Pagamento:
T/TOrigem do produto:
ChinaTempo de espera:
30days
Características e recursos

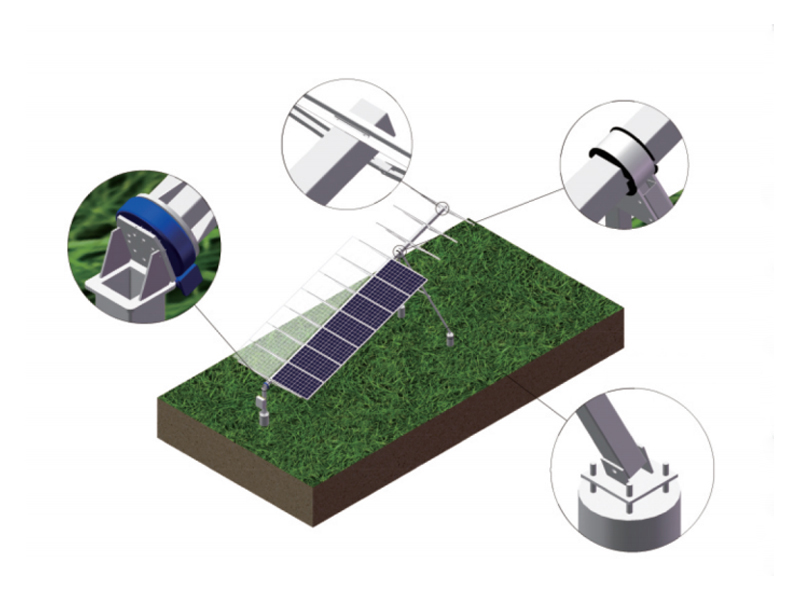

Alta estabilidade Suportes triangulares e estrutura simples para maior estabilidade
Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída
Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna, de acordo com o terreno e o clima
|
Estrutura do rastreador |
|
|
Tecnologia de rastreamento |

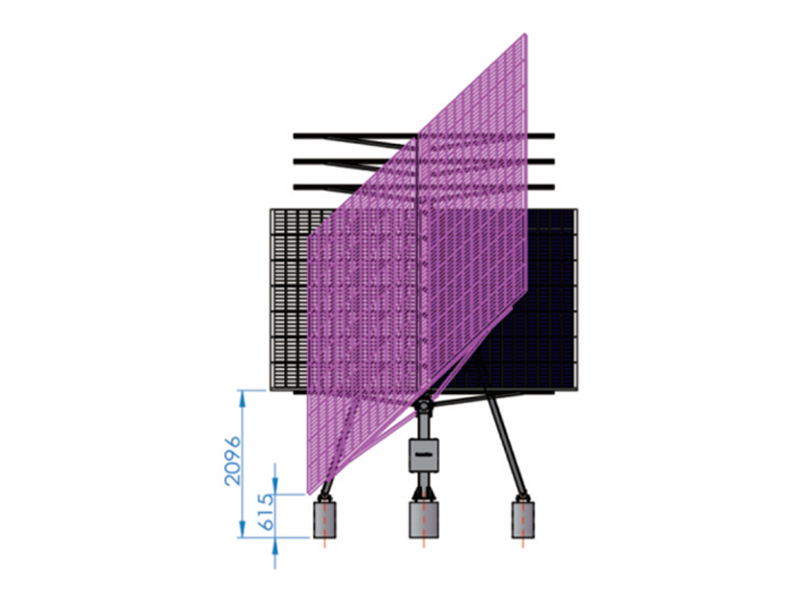

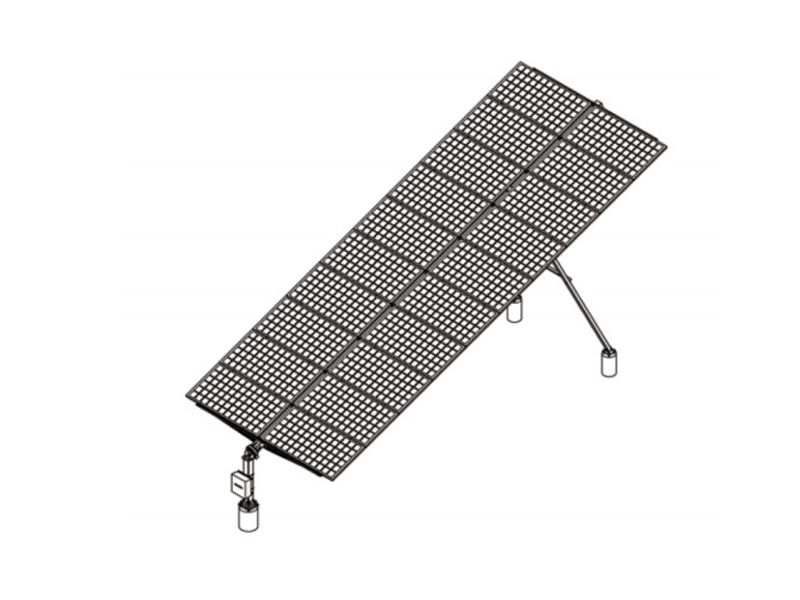

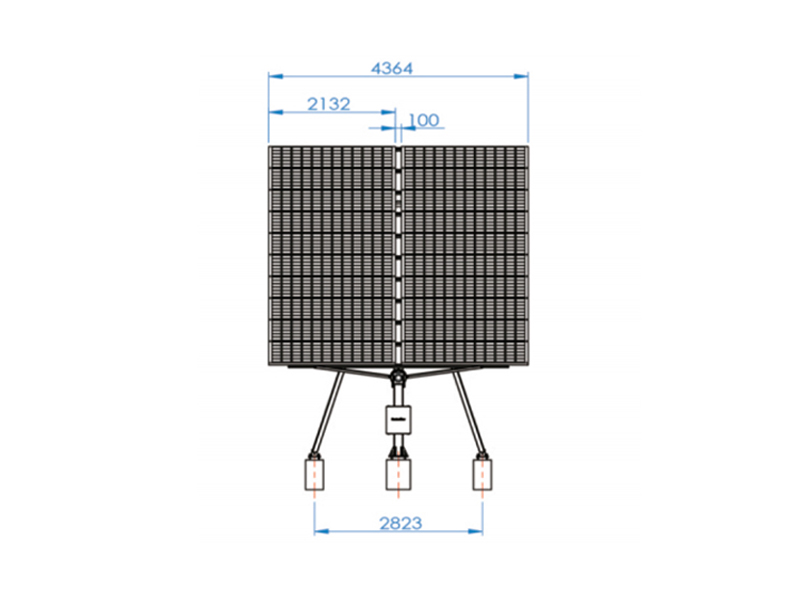

Rastreador de eixo único inclinado |
|
Tensão do sistema |
1000 V/1500 V |
|
Alcance de rastreamento |
±45° |
|

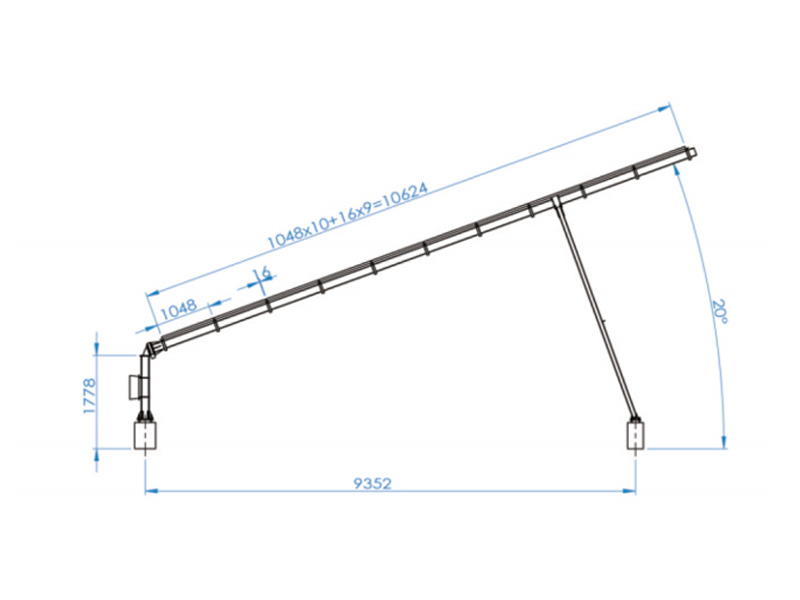

Ângulo de inclinação |
Azimute 5-25° |
|
Velocidade do vento de trabalho |
18 m/s (Personalizável) |
|
Velocidade máxima do vento |
40 m/s (ASCE 7-10) |
|
Módulos por Rastreador |
Módulos W20 (Personalizáveis) |
|
Materiais Principais |
Aço galvanizado a quente Q235B/Q355B com revestimento de Zn-Al-Mg |
|
Espessura média do revestimento |
≥65 mícrons |
|
Sistema de acionamento |
Transmissão de giro |
|
Tipo de fundação |
PHC / Estaca Moldada no Local / Estaca de Aço |
|
Sistema de controle |
|
|
Sistema de controle |
MCU |
|
Modo de rastreamento |
Controle de tempo em malha fechada + GPS |
|
Precisão de rastreamento |
<2 。 |
|
Comunicação |
Sem fio (ZigBee, LoRa); Com fio (RS485) |
|
Aquisição de Pólvora |
Fonte externa / Fonte de alimentação de string / Autoalimentado |
|
Armazenamento automático à noite |
Sim |
|
Armazenamento automático durante ventos fortes |
Sim |
|
Retrocesso otimizado |
Sim |
|
Grau de Proteção |
IP65 |
|
Temperatura de trabalho |
-30°C-65°C |
|
Anemômetro |
Sim |
|
Consumo de energia |
0,3 kWh por dia |

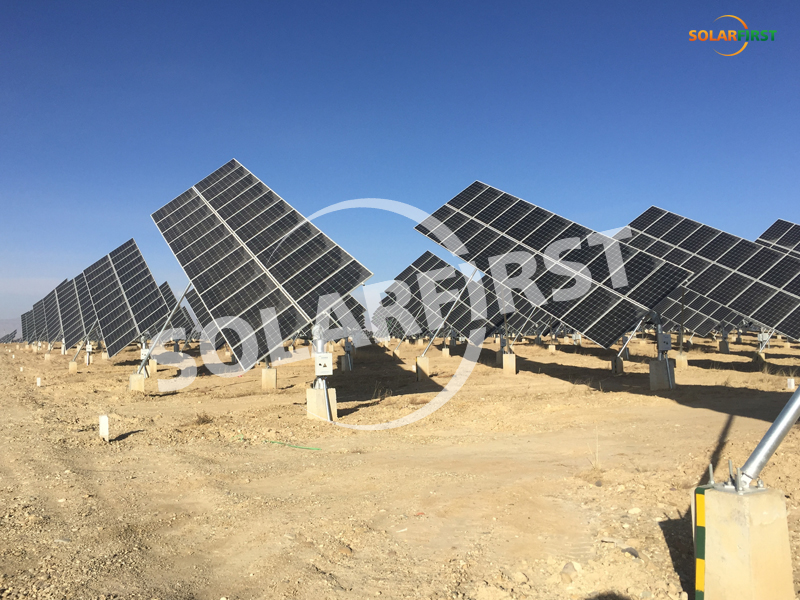

Referência do Projeto
Rastreador de eixo único horizontal
Rastreador de eixo único horizontal
Rastreador de eixo único horizontal
Rastreador de eixo duplo
Rastreador de eixo único inclinado
Características e recursos Alta Adaptabilidade Adaptabilidade de diferença de gradiente a terrenos irregulares na direção NS de até 15% Menos pilha s O projeto do módulo 2P economiza fundações de estacas (até 140 peças/MW) e reduz significativamente o custo Compatibilidade Compatível com módulos solares de células de 182/210 mm Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigorosos testes em túnel de vento. Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45°/±60° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 35 m/s (ASCE 7-10) Módulos por Rastreador ≤60 Módulos (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-AI-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Transmissão de giro Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Características e Características Alta Adaptabilidade Alta Adaptabilidade Adaptabilidade de diferença de gradiente a terrenos irregulares na direção NS de até 15% Alta estabilidade O acionamento multiponto aumenta significativamente a resistência à torção do vento e a velocidade crítica do vento Compatibilidade Compatível com módulos solares de células de 182/210 mm Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE 7-10) Módulos por Rastreador ≤120 Módulos (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-AI-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Acionamento giratório / atuador linear Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Características e recursos Alta capacidade Cada dois rastreadores são conectados para até 4 sequências de módulos (120 peças) Compatibilidade Compatível com módulos solares de células de 182/210 mm Alta estabilidade Esteja equipado com amortecedor para reduzir a ressonância em ambientes extremos Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±50° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE7-10) Velocidade máxima do vento
Características e recursos Alta Adaptabilidade Adapta-se a quase todos os terrenos Alta estabilidade Estrutura espinha de peixe, suporte multiponto, design de formato de malha quadrada Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo duplo Tensão do sistema 1000 V/1500 V Alcance de rastreamento Azimute ±120°, Elevação 0-60° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 35 m/s (ASCE 7-10) Módulos por Rastreador Módulos W40 (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-Al-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Fundação Independente Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Características · Forte capacidade de compensação de potência reativa, faixa ajustável do fator de potência ± 0,8 · Vários métodos de comunicação são flexíveis e opcionais (RS485, Ethernet, GPRS/Wi-Fi) · Suporte para atualização remota · Com o reparo do PID, melhore o desempenho do módulo · Equipado com interruptor CA e CC, a manutenção é mais segura e conveniente · Seleção de 100% de componentes de renome mundial, longa vida útil Aplicativo ·Distribuído · R oofs · Hotéis · Fábricas · Resorts · Edifícios comerciais · Centros de conferências · Edifícios de escritórios Potência do sistema 40 KW 50 KW 60 KW 80 kW 100 kW Energia do painel solar 400 C 420 C 450 C 450 W 450 W Número de painéis solares 100 peças 120 peças 134 peças 178 peças 222 peças Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Potência nominal de saída do inversor 33 kW 40 kW 50 kW 70 kW 80 kW Potência aparente máxima de saída 36,3 KVA 44 kVA 55 kVA 77 KVA 88 kVA Tensão nominal da rede 3/N/PE,400V Faixa de tensão da rede 2 70- 480 V corrente alternada Frequência de rede nominal 50 Hz Faixa de frequência da rede 45-65 Hz Eficiência máxima 98. 60% Proteção contra efeito ilha SIM Proteção de conexão reversa CC SIM Proteção contra curto-circuito CA SIM Proteção contra corrente de fuga SIM Nível de proteção de entrada IP66 Temperatura de trabalho Sistema Método de resfriamento Resfriamento natural Altitude máxima de trabalho -25 a +60 ℃ Comunicação 4G (opcional)/WiFi (opcional) Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
As estufas fotovoltaicas da série SolFirsTechPVROOM são construídas com vidro temperado e estrutura metálica. As soluções de estufa oferecem funções de geração de energia, proteção contra vento, neve, água e transmissão de luz. Esta série possui estrutura compacta, ótima aparência e alta adaptabilidade à maioria dos locais. Estrutura de vidro temperado + estrutura metálica + energia solar fotovoltaica, uma substituição ecológica para a tradicional sala de estar.
Série de braçadeiras de telhado SolFirsTech-RC Dimensões (mm) UM B C(° ） SolFirsTech-RC-15 76 21(R) 112 SolFirsTech-RC-16 76 21(R) 112 Detalhes técnicos Instalação Telhado de metal Carga de vento até 60m/s Carga de neve 1,4 kN/m² Ângulo de inclinação Paralelo à superfície do telhado Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
