Pagamento:
T/TOrigem do produto:
ChinaTempo de espera:
30days
Características e recursos
Alta Adaptabilidade Adapta-se a quase todos os terrenos

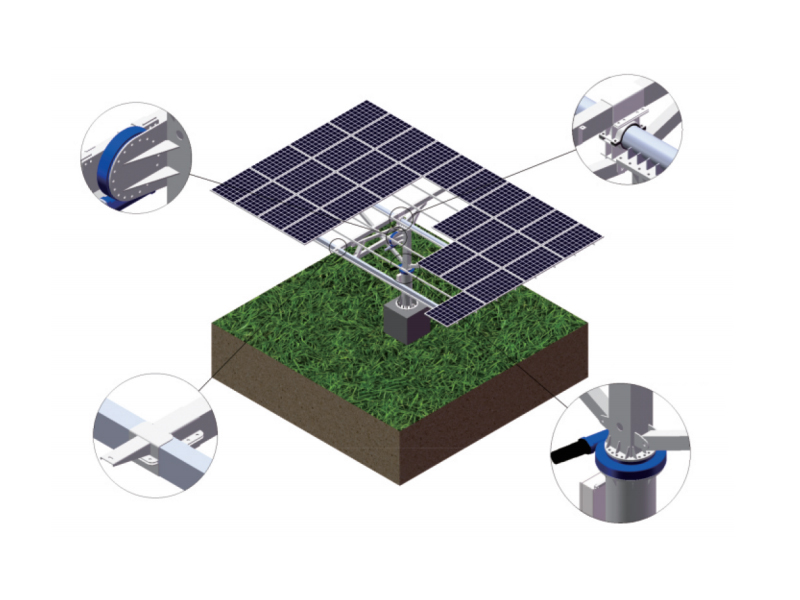

Alta estabilidade Estrutura espinha de peixe, suporte multiponto, design de formato de malha quadrada
Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção
Confiabilidade Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída
Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída
|
Estrutura do rastreador |
|
|
Tecnologia de rastreamento |

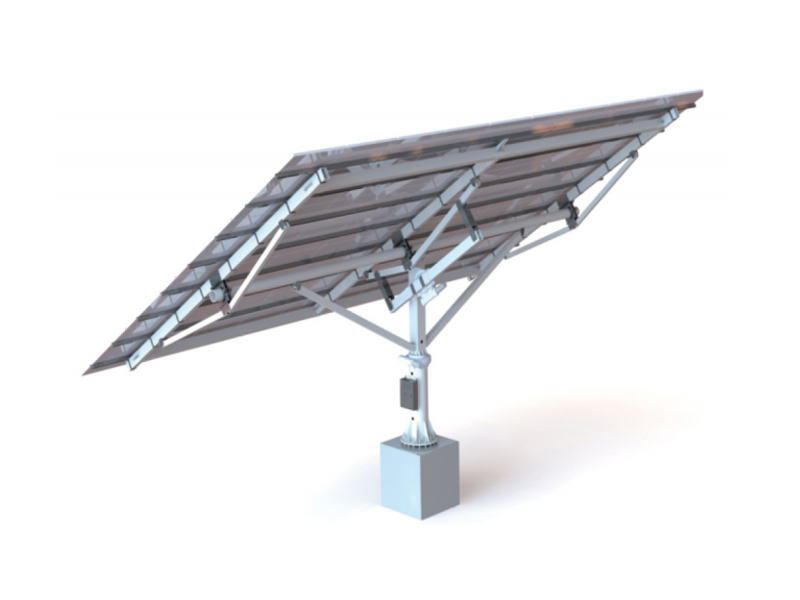

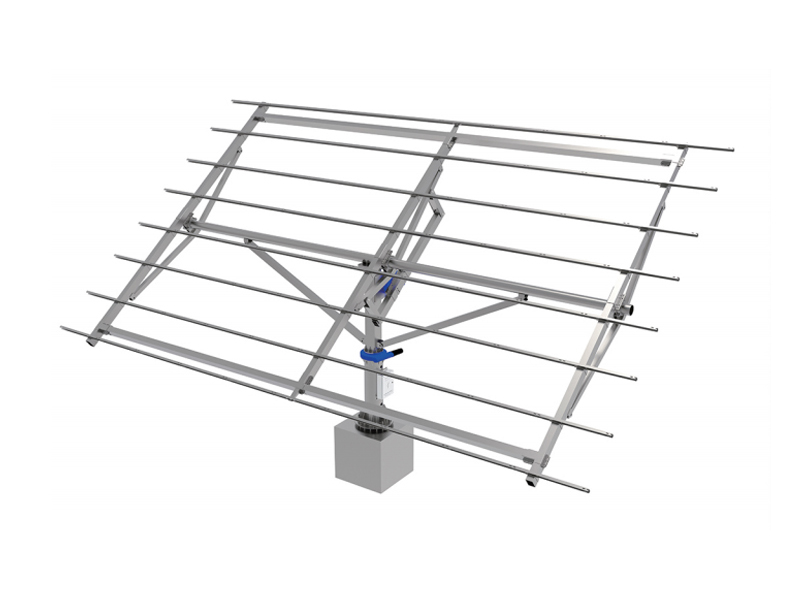

Rastreador de eixo duplo |
|
Tensão do sistema |
1000 V/1500 V |
|
Alcance de rastreamento |

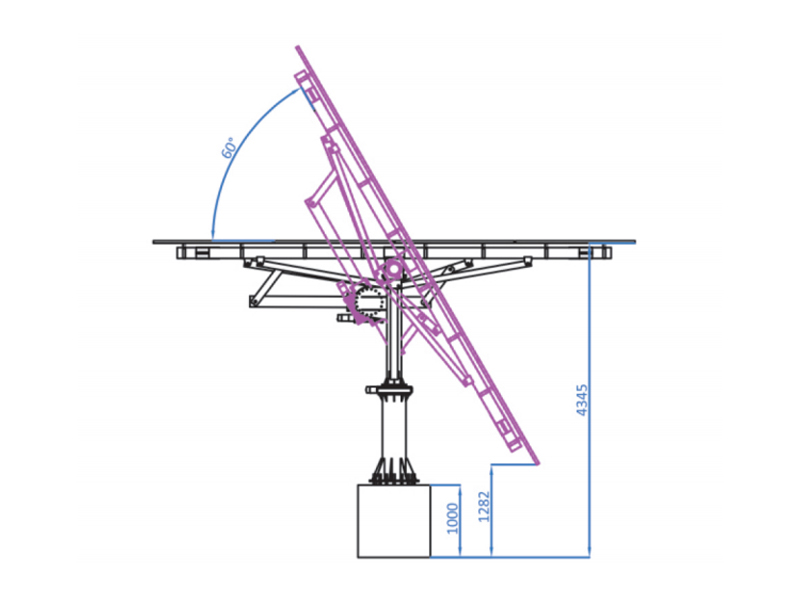

Azimute ±120°, Elevação 0-60° |
|
Velocidade do vento de trabalho |
18 m/s (Personalizável) |
|
Velocidade máxima do vento |
35 m/s (ASCE 7-10) |
|
Módulos por Rastreador |
Módulos W40 (Personalizáveis) |
|
Materiais Principais |
Aço galvanizado a quente Q235B/Q355B, revestido com Zn-Al-Mg |
|
Espessura média do revestimento |
≥65 mícrons |
|
Sistema de acionamento |
Fundação Independente |
|
Tipo de fundação |
PHC / Estaca Moldada no Local / Estaca de Aço |
|
Sistema de controle |
|
|
Sistema de controle |
MCU |
|
Modo de rastreamento |
Controle de tempo em malha fechada + GPS |
|
Precisão de rastreamento |
<2° |
|
Comunicação |
Sem fio (ZigBee, LoRa); Com fio (RS485) |
|
Aquisição de Pólvora |
Fonte externa / Fonte de alimentação de string / Autoalimentado |
|
Armazenamento automático à noite |
Sim |
|
Armazenamento automático durante ventos fortes |
Sim |
|
Retrocesso otimizado |
Sim |
|
Grau de Proteção |
IP65 |
|
Temperatura de trabalho |
-30°C-65°C |
|
Anemômetro |
Sim |
|
Consumo de energia |
0,5 kWh por dia |
Referência do Projeto
Rastreador de eixo único horizontal
Rastreador de eixo único horizontal
Rastreador de eixo único horizontal
Rastreador de eixo duplo
Rastreador de eixo único inclinado
Características e recursos Alta Adaptabilidade Adaptabilidade de diferença de gradiente a terrenos irregulares na direção NS de até 15% Menos pilha s O projeto do módulo 2P economiza fundações de estacas (até 140 peças/MW) e reduz significativamente o custo Compatibilidade Compatível com módulos solares de células de 182/210 mm Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigorosos testes em túnel de vento. Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45°/±60° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 35 m/s (ASCE 7-10) Módulos por Rastreador ≤60 Módulos (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-AI-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Transmissão de giro Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Características e Características Alta Adaptabilidade Alta Adaptabilidade Adaptabilidade de diferença de gradiente a terrenos irregulares na direção NS de até 15% Alta estabilidade O acionamento multiponto aumenta significativamente a resistência à torção do vento e a velocidade crítica do vento Compatibilidade Compatível com módulos solares de células de 182/210 mm Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE 7-10) Módulos por Rastreador ≤120 Módulos (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-AI-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Acionamento giratório / atuador linear Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Características e recursos Alta capacidade Cada dois rastreadores são conectados para até 4 sequências de módulos (120 peças) Compatibilidade Compatível com módulos solares de células de 182/210 mm Alta estabilidade Esteja equipado com amortecedor para reduzir a ressonância em ambientes extremos Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±50° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE7-10) Velocidade máxima do vento
Características e recursos Alta estabilidade Suportes triangulares e estrutura simples para maior estabilidade Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna, de acordo com o terreno e o clima Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único inclinado Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45° Ângulo de inclinação Azimute 5-25° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 40 m/s (ASCE 7-10) Módulos por Rastreador Módulos W20 (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B com revestimento de Zn-Al-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Transmissão de giro Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Detalhes técnicos Instalação Chão Fundação PHC/Pilha moldada no local Layout dos módulos Linha única em retrato Vão único ≤50m Carga de vento 0,45KN/㎡ (Ajustável de acordo com o projeto) Carga de neve 0,15 KN/㎡ (Ajustável de acordo com o projeto) Ângulo de inclinação ≤15° Padrões GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023 Material Alumínio anodizado AL6005-T5, aço galvanizado a quente, aço pré-revestido com Zn-Al-Mg, aço inoxidável SUS304 Garantia Garantia de 10 anos
Características e recursos Alta capacidade Cada dois rastreadores são conectados para até 4 sequências de módulos (120 peças) Compatibilidade Compatível com módulos solares de células de 182/210 mm Alta estabilidade Esteja equipado com amortecedor para reduzir a ressonância em ambientes extremos Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±50° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE7-10) Velocidade máxima do vento
Rastreador de eixo único inclinado
