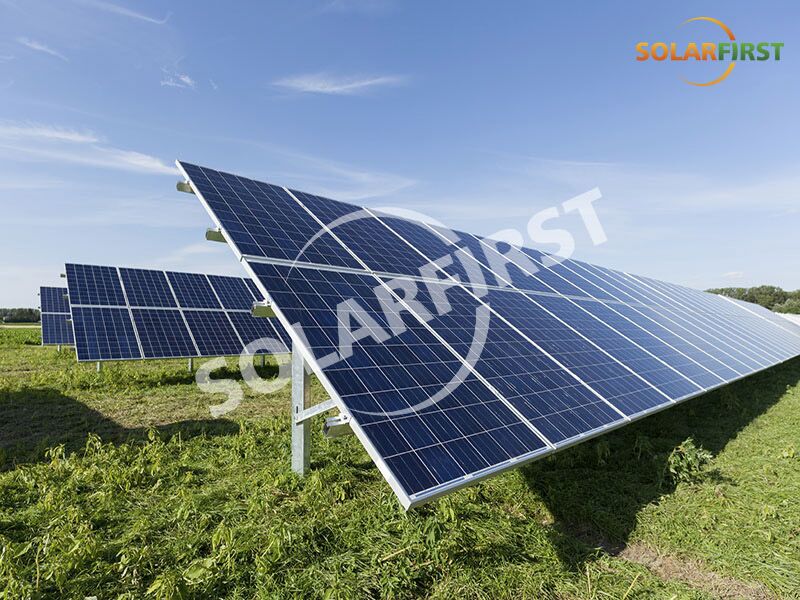

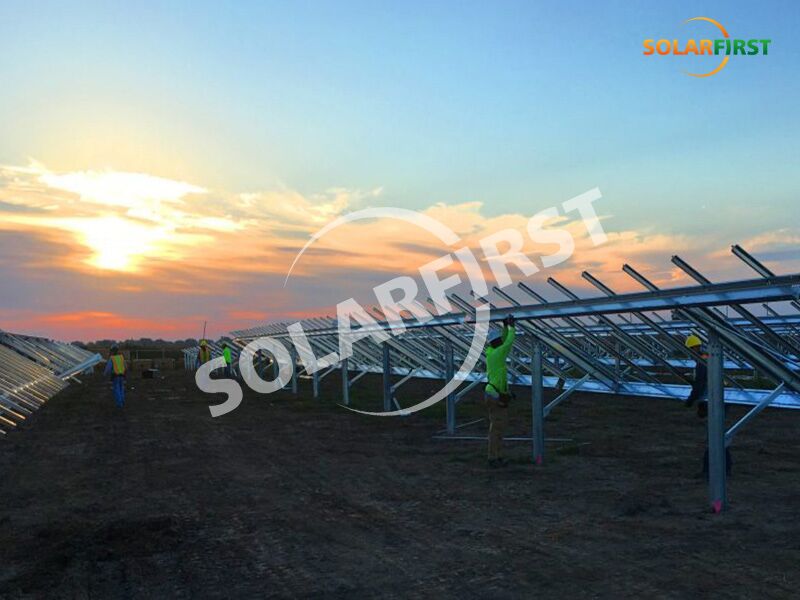

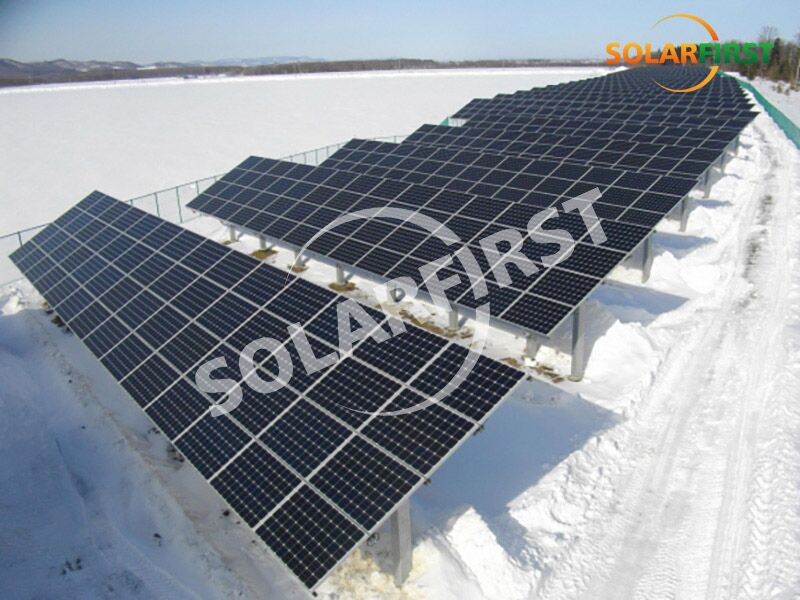

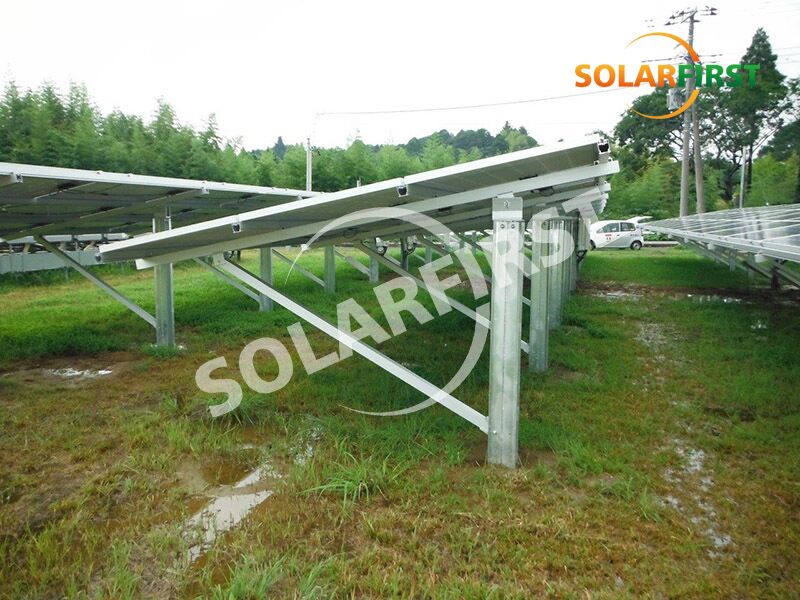

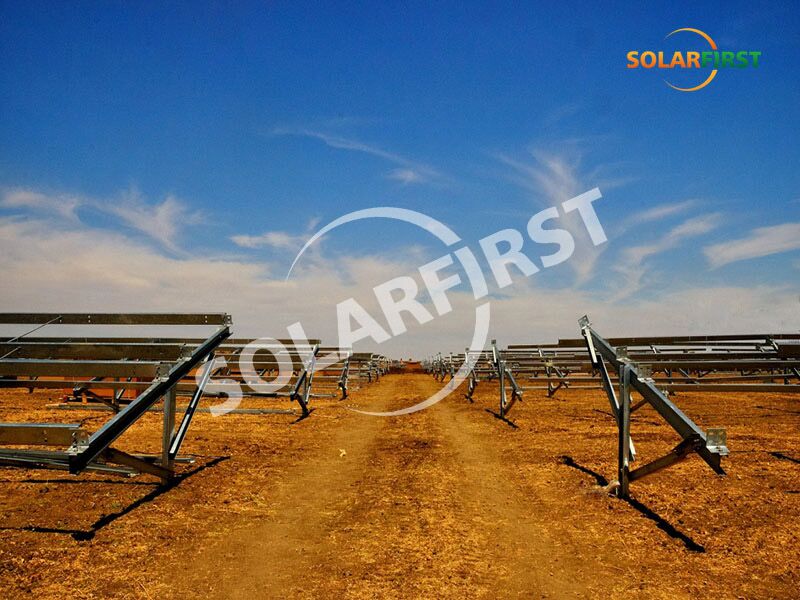

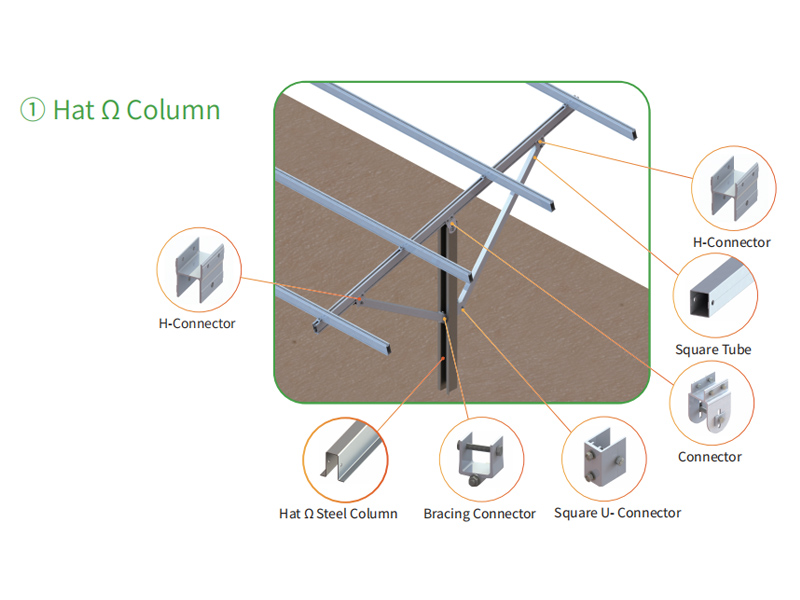

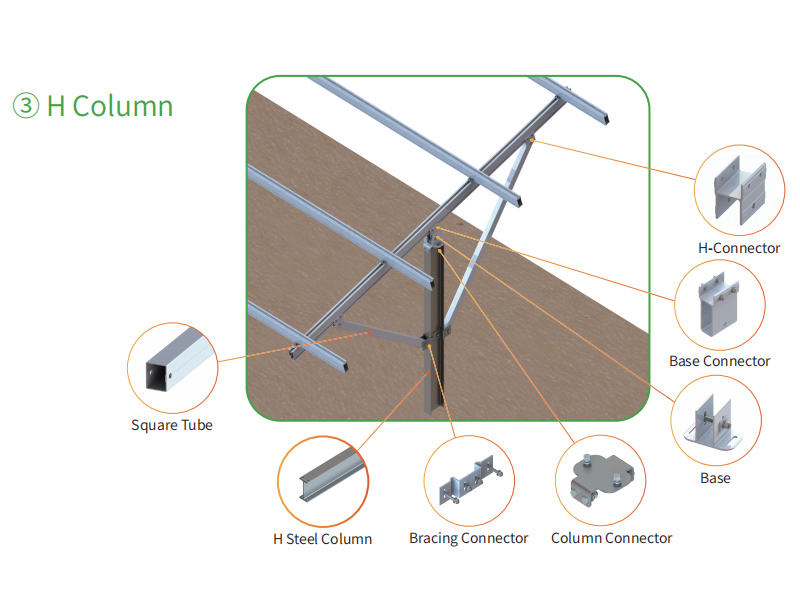

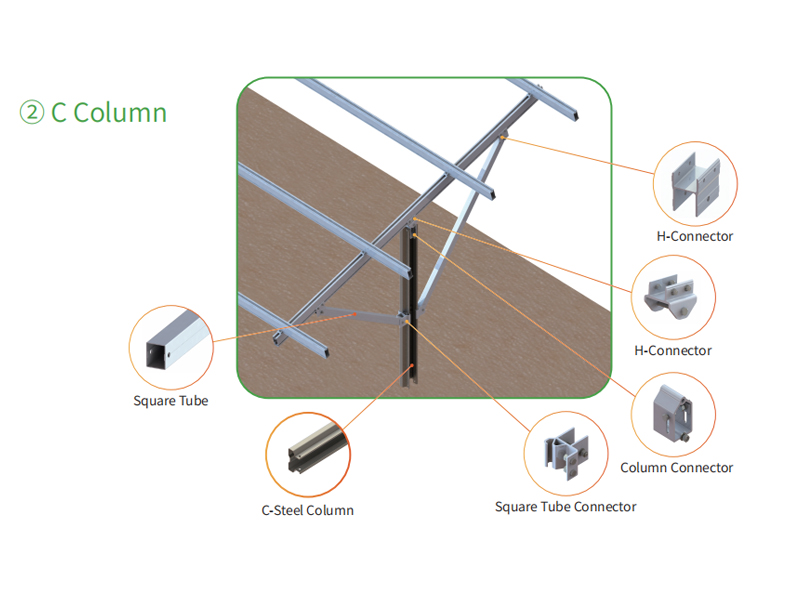

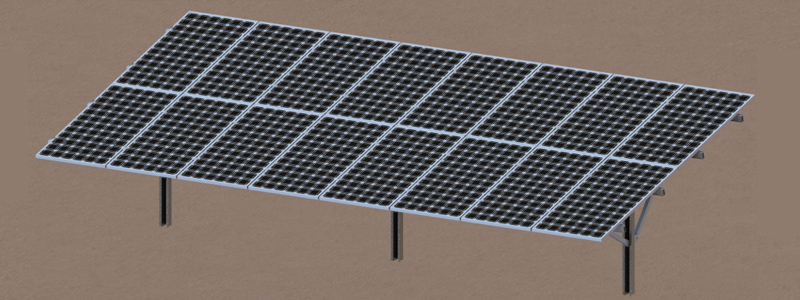

SolFirsTech ESTACA DE PILOTAGEM MONTADA NO SOLO

Sistema de montagem no solo de um único pólo de painel solar

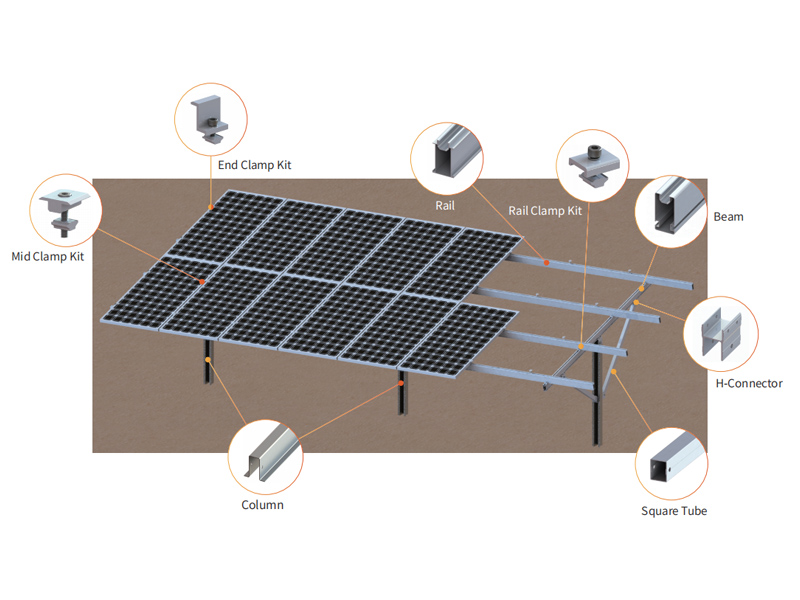

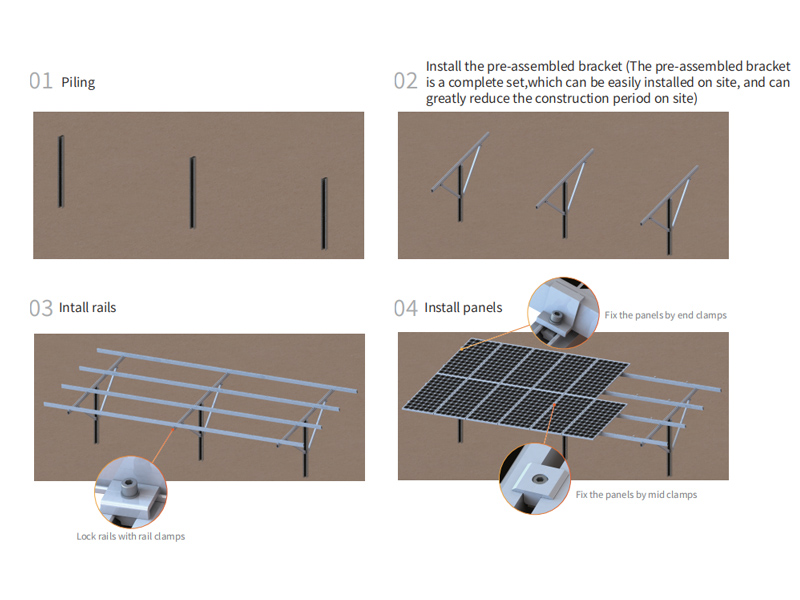

Sistema de montagem no solo de um único pólo Projetado para montar 4, 6, 8 ou 10 painéis em cada poste, o que proporciona eficiência, flexibilidade e durabilidade a longo prazo. Utilize nossa montagem em poste, trilho e grampos de alta pré-montagem para garantir fácil instalação, economizando tempo e mão de obra.

SolFirsTech ESTACA DE PILOTAGEM MONTADA NO SOLO

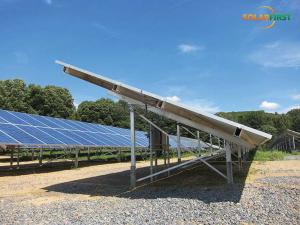

SolFirsTech MONTAGEM DE ESTACA DE PILOTAGEM NO SOLO (ÁREA DE DECLIVE)

Detalhes técnicos Instalação Chão Carga de vento até 60m/s Carga de neve 1,4 kN/m² Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio AL 6005-T5, Aço galvanizado a quente, Aço de alumínio e magnésio galvanizado , Aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto

Sistemas de rastreamento solar de eixo único com acionamento por ponto único da série Horizon D

Características e recursos Alta Adaptabilidade Adaptabilidade de diferença de gradiente a terrenos irregulares na direção NS de até 15% Menos pilha s O projeto do módulo 2P economiza fundações de estacas (até 140 peças/MW) e reduz significativamente o custo Compatibilidade Compatível com módulos solares de células de 182/210 mm Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigorosos testes em túnel de vento. Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45°/±60° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 35 m/s (ASCE 7-10) Módulos por Rastreador ≤60 Módulos (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-AI-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Transmissão de giro Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento

SolFirsTech MONTAGEM DE ESTACA DE PILOTAGEM NO SOLO (ÁREA DE DECLIVE)

Detalhes técnicos Instalação Chão Carga de vento até 60m/s Carga de neve 1,4 kN/m² Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio AL 6005-T5, Aço galvanizado a quente, Aço de alumínio e magnésio galvanizado , Aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto

Telhado BIPV

SolFirsTechPVROOF é uma série de coberturas BIPV que combinam estrutura de construção e geração de energia, oferecendo funções de proteção contra vento, neve, água e transmissão de luz. Esta série possui estrutura compacta, ótima aparência e alta adaptabilidade à maioria dos locais. Iluminação diurna + energia solar fotovoltaica, uma substituição ecológica para a claraboia tradicional.

Grampo de painel solar sem moldura de película fina de alumínio de alta qualidade para montagem de PV

Grampos para painéis solares de película fina, tamanhos 80 mm, 120 mm, 150 mm. Aplicação para módulo Módulo solar de película fina sem moldura de 6-9 mm.

Pé L de alumínio para sistema de montagem solar

Pé L Solar para uso em sistema de montagem de painéis fotovoltaicos em telhados de zinco, com alta qualidade e preço baixo.

SolFirsTech SUPORTE DE TELHADO DE METAL - GRAMPOS DE TELHADO TRAPEZOIDES

Série de braçadeiras de telhado SolFirsTech-RC Dimensões (mm) UM B C(°) SolFirsTech-RC-08 28 34 122 SolFirsTech-RC-0 9 20 20 123 SolFirsTech-RC- 10 20 20 123 SolFirsTech-RC- 11 25 23,8 132 SolFirsTech-RC- 18 22 16 120 SolFirsTech-RC- 21 52 12 135 SolFirsTech-RC- 22 33,7 18 135 SolFirsTech-RC- 23 33,7 18 135 Detalhes técnicos Instalação Telhado de metal Carga de vento até 60m/s Carga de neve 1,4 kN/m² Ângulo de inclinação Paralelo à superfície do telhado Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia

Suporte de solo plano SolFirsTech - tipo N, tipo V, tipo W

[se !listas de suporte] N- [fim se] Estrutura de tipo Estrutura amplamente utilizada, estável, conveniente para instalar, bem-vindo pelo cliente. Ambiente recomendado: Baixa carga de neve e carga de vento. Estrutura tipo V Estrutura de fácil instalação com grande praticidade. Como a estrutura em V tem uma limitação de altura livre em relação ao solo, ela é adequada para telhados planos de concreto e locais sem ervas daninhas ou animais de grande porte. Serve como uma abordagem econômica. Ambiente recomendado: Baixa carga de neve e carga de vento. Estrutura tipo W Estrutura popular com estrutura em V duplo, proporcionando maior estabilidade à estrutura. Pode ser usada em diversos ambientes. Ambiente recomendado: Alta carga de neve e carga de vento. Técnica Detalhes do cal Ins talação Chão Carga de vento até 60 EM S agora Carregar 1,4 nós/m ² Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio AL6005-T5, aço galvanizado a quente, aço inoxidável SUS304 Garantia Garantia de 10 anos

Módulo solar de película fina de CdTe

Estrutura de montagem flexível de camada dupla SolFirsTech

Detalhes técnicos Instalação Chão Fundação PHC/Pilha moldada no local Layout dos módulos Linha única em retrato Vão único ≤50m Carga de vento 0,45KN/㎡ (Ajustável de acordo com o projeto) Carga de neve 0,15 KN/㎡ (Ajustável de acordo com o projeto) Ângulo de inclinação ≤15° Padrões GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023 Material Alumínio anodizado AL6005-T5, aço galvanizado a quente, aço pré-revestido com Zn-Al-Mg, aço inoxidável SUS304 Garantia Garantia de 10 anos
