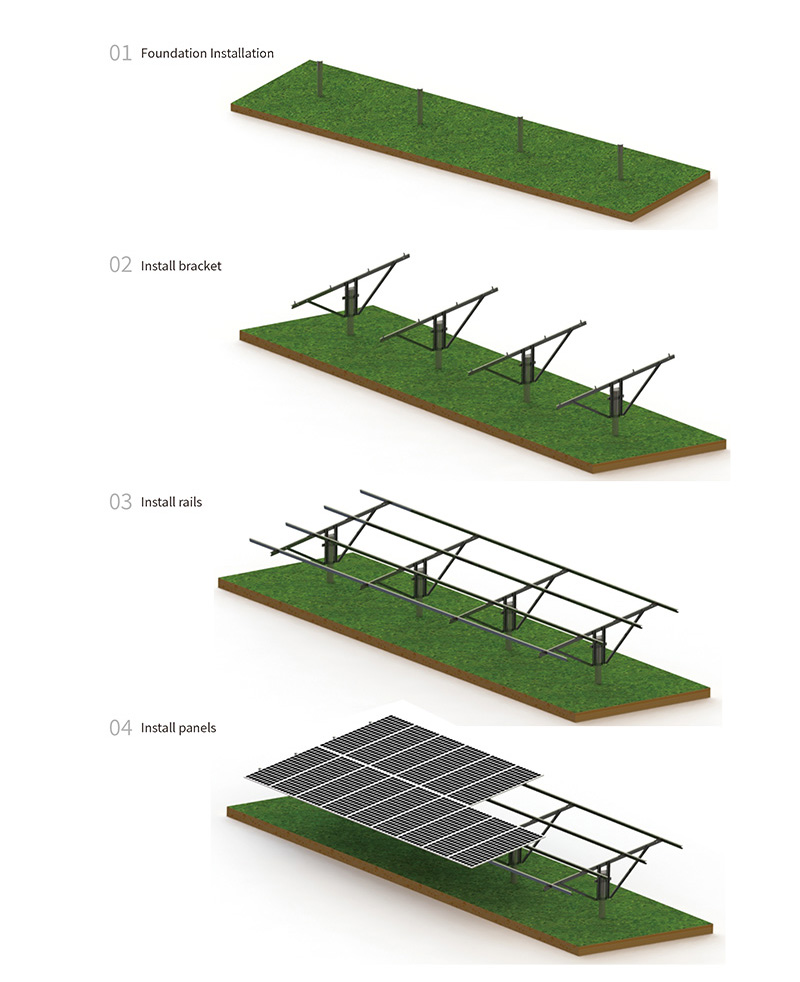

Etapas de instalação
Tipos de pilhas PHC
Detalhes técnicos
Ins
talação
Fundação
Carga de vento
Carga de neve
Padrões
Material
Garantia
Descrição do projeto: 1. Aplicável a piscinas, pântanos, áreas úmidas ou áreas de lama profunda.
2, Particularmente adequado para áreas propensas a inundações.
G
redondo

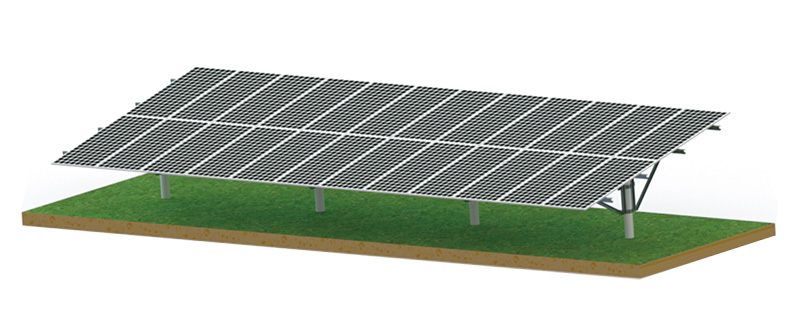

Montagem de estaca / estaca alta de concreto (H≥600mm)
até 60
EM
1.4
kn
/m²
GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50017-2017
Alumínio anodizado AL6005-T5, aço galvanizado a quente, aço pré-revestido com Zn-Al-Mg, aço inoxidável SUS304
Garantia de 10 anos

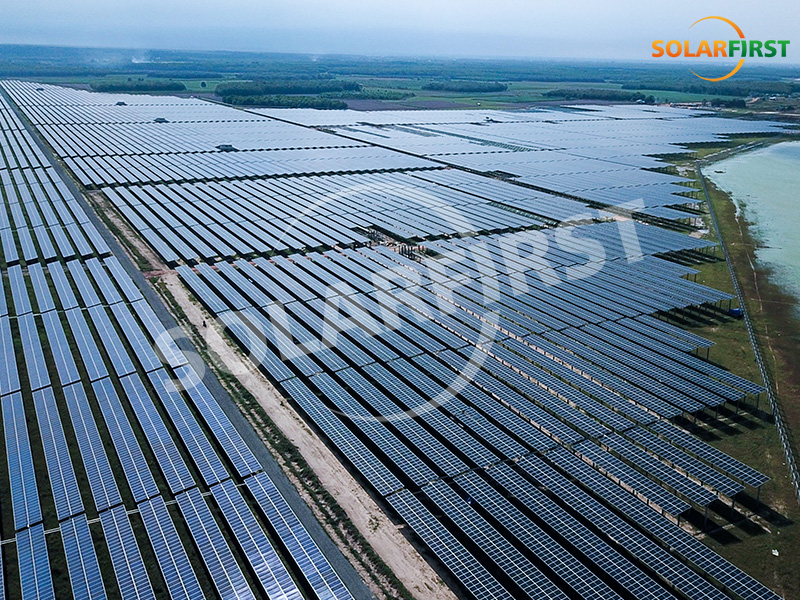

Referência do Projeto
A estrutura principal do Sistema de Montagem Solar com Parafuso de Aterramento é feita de aço HDG, com bela aparência, estrutura robusta e confiável. Pode ser personalizado de acordo com as necessidades do cliente, com diferentes ângulos de suporte.
Estrutura de montagem de painel solar de aterramento de aço galvanizado/alumínio de alta qualidade
Série de braçadeiras de telhado SolFirsTech-RC Detalhes técnicos Instalação Telhado de metal Carga de vento até 60m/s Carga de neve 1,4 nós/m ² Ângulo de inclinação Paralelo à superfície do telhado Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
Características ·Integração de edifícios fotovoltaicos, bela aparência ·Excelente combinação com módulos fotovoltaicos para garagem com boa geração de energia ·A geração de energia fotovoltaica economiza energia e é ecologicamente correta ·Sem emissões, sem ruído, sem poluição ·Pode fornecer energia à rede e ganhar contas com energia solar Aplicativo ·Fábrica ·Recorrer ·Edifício comercial ·Centro de conferências ·Prédio de escritórios ·Estacionamento ao ar livre ·Hotel Parâmetros do sistema Potência do sistema 21,45 kW Energia do painel solar 550 W Número de painéis solares 39 sim Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Potência nominal de saída do inversor 20 kW Potência aparente máxima de saída 22 kVA Tensão nominal da rede 3/N/PE, 400 V Frequência de rede nominal 50Hz Eficiência máxima 98,60% Proteção contra efeito ilha SIM Proteção de conexão reversa CC SIM Proteção contra curto-circuito CA SIM Proteção contra corrente de fuga SIM Nível de proteção de entrada IP66 Temperatura de trabalho -25~+60°C Método de resfriamento Resfriamento natural Altitude máxima de trabalho 4 km Comunicação 4G (opcional)/WiFi (opcional) Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Pilha de carregamento 2 conjuntos de pilhas de carregamento DC integradas de 120 kW Tensão de entrada e saída da pilha de carga Tensão de entrada: 380 Vca Tensão de saída: 200-1000 V Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
Suportes em L para montagem de painéis solares em telhados de zinco, instalação muito fácil.
Detalhes técnicos Descrição do projeto: Esta solução oferece instalação rápida com componentes mínimos . Sua estrutura é leve, de alta resistência e boa flexibilidade. Instalação Chão/Telhado de Concreto Carga de vento até 60m/s Carga de neve 1,4 nós/m 2 Ângulo de inclinação 10° , 15° , 20° Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 / Aço galvanizado por imersão a quente Garantia 10 Anos de garantia
SolFirsTech Sistemas de montagem de garagem de alumínio é especializada na fabricação e design para atender às necessidades de diversas instalações de montagem em postes.
Local de instalação Telhado de telha Tipo Não ajustável Tamanho Personalizado Cor Natureza Material SUS304 Certificação ISO9001 Garantia 10 anos e 20 anos de vida útil
A excelente qualidade do aço inoxidável e do alumínio garante a montagem mais durável. Escolha o produto adequado para seu telhado. Ou simplesmente nos informe os detalhes do seu telhado e escolheremos o mais adequado para você.
Sistema de montagem de telhado plano solar triangular ajustável Projetado com grande flexibilidade para sistemas solares de telhado residenciais e comerciais. É pequeno e leve para a cobertura.
Características e recursos Alta estabilidade Suportes triangulares e estrutura simples para maior estabilidade Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna, de acordo com o terreno e o clima Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único inclinado Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45° Ângulo de inclinação Azimute 5-25° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 40 m/s (ASCE 7-10) Módulos por Rastreador Módulos W20 (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B com revestimento de Zn-Al-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Transmissão de giro Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
A Solar Carports oferece uma solução flexível, simples e acessível para sistemas de montagem solar. Carports solares utilizam áreas de estacionamento existentes para gerar energia renovável e oferecem estacionamento coberto ou na sombra para carros, veículos elétricos e sistemas solares de energia solar.
