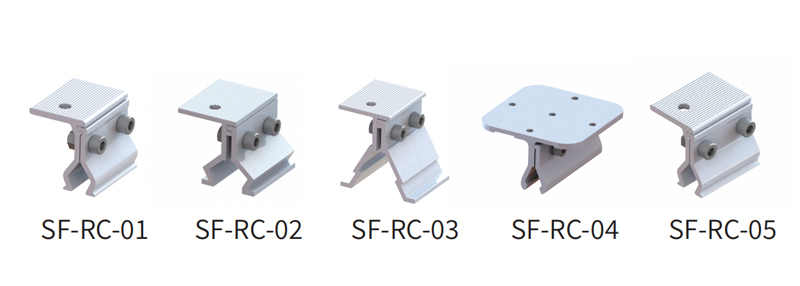

Série de braçadeiras de telhado SolFirsTech-RC
|

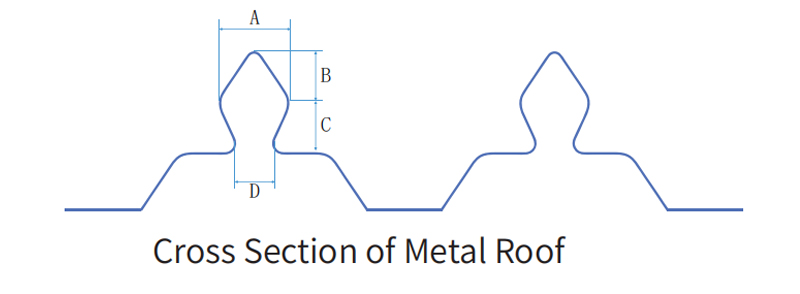

Dimensões (mm) |
UM |
B |
C |
D |
|
SolFirsTech-RC-01 |
18 |
13,5 |
10,5 |
10 |
|
SolFirsTech-RC-0 2 |
26 |
12 |
10,5 |
18 |
|
SolFirsTech-RC-0 3 |
35 |
21,6 |
2,5 |
31,5 |
|
SolFirsTech-RC-0 4 |
16.3 |
16.3 |
2,5 |
12 |
|
SolFirsTech-RC-0 5 |
15 |
12.2 |
10 |
10 |
|
Detalhes técnicos |
|
|
Instalação |
Telhado de metal |
|
Carga de vento |
até 60m/s |
|
Carga de neve |
1,4 kN/m² |
|
Ângulo de inclinação |
Paralelo à superfície do telhado |
|
Padrões |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
Material |
Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 |
|
Garantia |
10 Anos de garantia |
Local de instalação Teto Tipo Não ajustável Tamanho Personalizado Cor Natureza Material SUS304 Certificação ISO9001 Garantia 10 anos e 20 anos de vida útil
Steel Solar Ground Carports oferece uma solução flexível, simples e acessível para sistemas de montagem solar. Os carports solares utilizam áreas de estacionamento existentes para gerar energia renovável e fornecer estacionamento coberto ou na sombra para automóveis, cargas elétricas e sistemas solares MW conectados à rede.
Características ·Sistema híbrido eólico-solar estável e confiável ·Custo-efetivo ·Implantação flexível ·Múltipla gama de aplicações ·Baixo custo de manutenção ·Alta integração do sistema, pequena área de terra Aplicativo ·Demonstração de pesquisa científica ·Estação base de comunicação ·Fornecimento de energia residencial ·Monitoramento hidrológico ·Prevenção de incêndios florestais ·Posto de guarda de fronteira ·Fonte de alimentação da ilha Parâmetros do sistema Energia do painel solar 200 W 250 W 250 W Número de painéis solares 2 PCS 4 peças 6 peças Turbina eólica de eixo horizontal 1 kW 2 kW 3 kW Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Controlador híbrido eólico e solar 1 kW 2 kW 3 kW Bateria de lítio/Bateria de chumbo-ácido (Gel) 24V 48V Capacidade da bateria 200 Ah 200 Ah 300 Ah Tensão de entrada CA do inversor 170-275 V Frequência lateral de entrada CA do inversor 45-65Hz Potência nominal de saída do inversor off-grid 1 kW 2 kW 3 kW Potência aparente máxima de saída no lado fora da rede 1,2 KVA, 30 S 2. 4KVA, 30S 3. 6KVA, 30S Tensão de saída nominal no lado fora da rede 1/N/PE, 220V Frequência de saída nominal no lado fora da rede 50Hz Tempo de comutação
Tipos de pilhas PHC Detalhes técnicos Descrição do projeto: 1. Aplicável a piscinas, pântanos, áreas úmidas ou áreas de lama profunda. 2. Particularmente adequado para áreas propensas a inundações. Instalação Chão Fundação Estaca de concreto fiada / estaca de concreto alta (H ≥ 600 mm) Carga de vento até 60m/s Carga de neve 1,4 kN/m2 Padrões AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006 Material AL6005-T5 anodizado, aço galvanizado por imersão a quente, aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto
Características ·Instalação e manutenção integradas e simples, baixo custo operacional, alta eficiência e segurança, econômica e prática ·Bombeamento de água de poço profundo para irrigação de terras agrícolas ou para beber, resolvendo efetivamente o problema do abastecimento de água em áreas carentes de água e eletricidade ·A geração de energia fotovoltaica não gera ruído, nem outros riscos públicos, economizando energia, ecologicamente correto e com uma ampla gama de aplicações Aplicativo ·Áreas com escassez de água e energia ·Bombeado para águas profundas Especificações do sistema de bombeamento solar CA Energia do painel solar 1800 W 2400W 3400 W 4500W 6000W 8500W 13500W 22500W 31550W 40800W Tensão do painel solar 210-450V 350-800V Potência nominal da bomba de água 1100 W 1500W 220 0W 30 00W 4 000W 5500W 9000 W 15000W 22000W 30000W Tensão nominal da bomba de água CA 220 V CA 380 V Elevação máxima da bomba de água 120m 110m 235m 120m 105m 220m 100m 160m 210m 245m Fluxo máximo da bomba de água 3.8 3 /h 5m 3 /h 10 m 3 /h 18m 3 /h 10m 3 /h 53m 3 /h 75m 3 /h Diâmetro externo da bomba de água 3 polegadas 4 polegadas 6 polegadas Diâmetro de saída da bomba 1 polegada 1,25 polegadas 1,5 polegada 2 polegadas 1,5 polegadas 3 polegadas Material da bomba de água Aço inoxidável Meio de transporte de bomba Água Tipo de montagem fotovoltaica Montagem no solo
Nosso parafuso de aterramento é feito de aço carbono Q235, com revestimento HDG ≥80μm, com excelente resistência à corrosão, galvanizado a quente e compatível com máquinas de parafusamento em áreas abertas. Disponível com solução personalizada, o comprimento e o tamanho podem ser personalizados.
Por que cercar ·Para proteger eficazmente a segurança do pessoal, dentro e fora do local do projeto. ·Para evitar roubo.
Características ·Tensão de partida ultrabaixa, faixa de tensão ultra ampla ·Suporte à função antirrefluxo ·Suporta RS485, Wi-Fi, GPRS, vários métodos de comunicação ·Tecnologia de estabilização automática de tensão, adaptável a redes complexas ·AFCI integrado, pode prevenir 99% de risco de incêndio (opcional) ·Fácil de instalar e manter Aplicativo ·Casa ·Estufa de vegetais ·Lago de peixes Potência do sistema 3,6 kW 6 kW 10 kW 15 kW 20W 30 kW Energia do painel solar 450 W 430 W 420 W Número de painéis solares 8 PCS 14 peças 24 peças 36 peças 48 peças 72 peças Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Potência nominal de saída do inversor 3 kW 5 kW 8 kW 12 kW 17 kW 25 kW Potência aparente máxima de saída 3,3 KVA 5,5 kVA 8,8 KVA 13,2 KVA 18,7 KVA 27,5 kVA Tensão nominal da rede 1/N/PE.220V 3/N/PE,400V Faixa de tensão da rede 180~276 VCA 270 〜 480 Vca Frequência de rede nominal 50Hz Faixa de frequência da rede 45~55Hz Eficiência máxima 98,20% 98,50% Proteção contra efeito ilha SIM Proteção de conexão reversa CC SIM Proteção contra curto-circuito CA SIM Proteção contra corrente de fuga SIM Nível de proteção IP65 Temperatura de trabalho -25 〜 +60°C Método de resfriamento Resfriamento natural Altitude máxima de trabalho 4 km Comunicação 4G (opcional)/WiFi (opcional) Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)

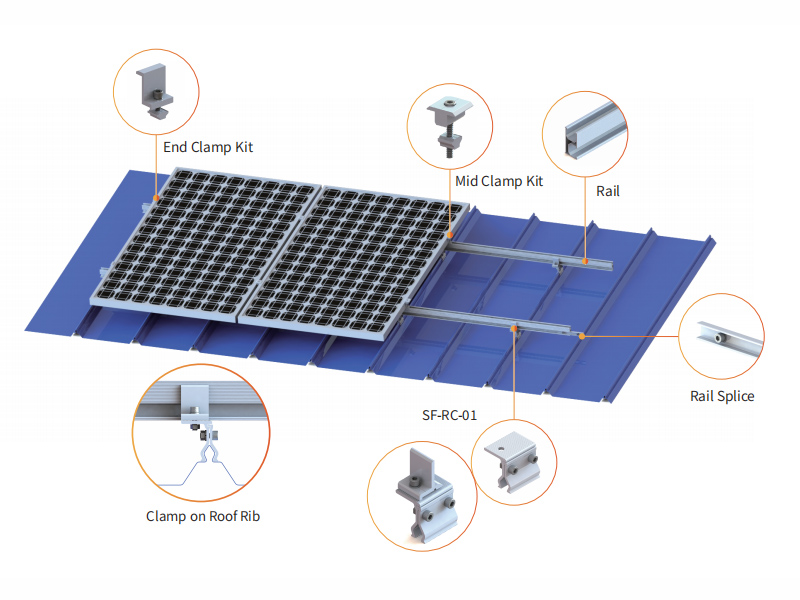

O grampo de costura vertical para telhado SolFirsTech é amplamente aplicado em projetos de telhados comerciais e residenciais. O sistema foi projetado para telhados de metal, o que é muito popular entre os clientes. A ampla variedade de componentes diferentes torna possível fixar quase todos os tipos de módulos.
Características ·Integração de edifícios fotovoltaicos, bela aparência ·Excelente combinação com módulos fotovoltaicos para garagem com boa geração de energia ·A geração de energia fotovoltaica economiza energia e é ecologicamente correta ·Sem emissões, sem ruído, sem poluição ·Pode fornecer energia à rede e ganhar contas com energia solar Aplicativo ·Fábrica ·Recorrer ·Edifício comercial ·Centro de conferências ·Prédio de escritórios ·Estacionamento ao ar livre ·Hotel Parâmetros do sistema Potência do sistema 21,45 kW Energia do painel solar 550 W Número de painéis solares 39 sim Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Potência nominal de saída do inversor 20 kW Potência aparente máxima de saída 22 kVA Tensão nominal da rede 3/N/PE, 400 V Frequência de rede nominal 50Hz Eficiência máxima 98,60% Proteção contra efeito ilha SIM Proteção de conexão reversa CC SIM Proteção contra curto-circuito CA SIM Proteção contra corrente de fuga SIM Nível de proteção de entrada IP66 Temperatura de trabalho -25~+60°C Método de resfriamento Resfriamento natural Altitude máxima de trabalho 4 km Comunicação 4G (opcional)/WiFi (opcional) Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Pilha de carregamento 2 conjuntos de pilhas de carregamento DC integradas de 120 kW Tensão de entrada e saída da pilha de carga Tensão de entrada: 380 Vca Tensão de saída: 200-1000 V Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
Detalhes técnicos Descrição do projeto: Esta solução também é aplicável em telhados de solo ou concreto com pequena inclinação. Estrutura leve, forte resistência, boa flexibilidade, o cliente pode escolher o ângulo de inclinação de acordo com a necessidade do projeto. Instalação Telhado de concreto/chão Carga de vento até 60m/s Carga de neve 1,4 kN/m² Ângulo de inclinação 5~60 ° Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
Iluminação pública solar LED, design simples, prática, fácil instalação, alimentada por energia solar, economiza energia e é ecologicamente correta.
