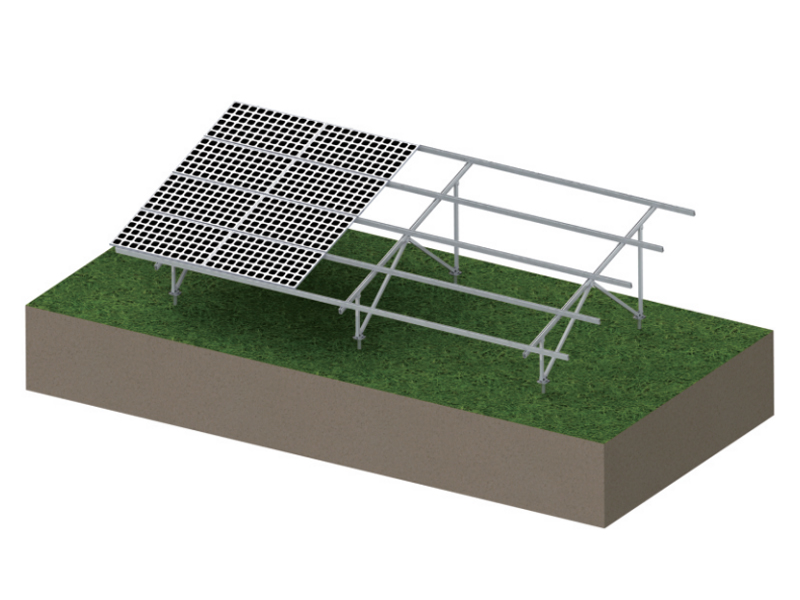

[se !listas de suporte] N- [fim se] Estrutura de tipo
Estrutura amplamente utilizada, estável, conveniente para instalar, bem-vindo pelo cliente.
Ambiente recomendado: Baixa carga de neve e carga de vento.

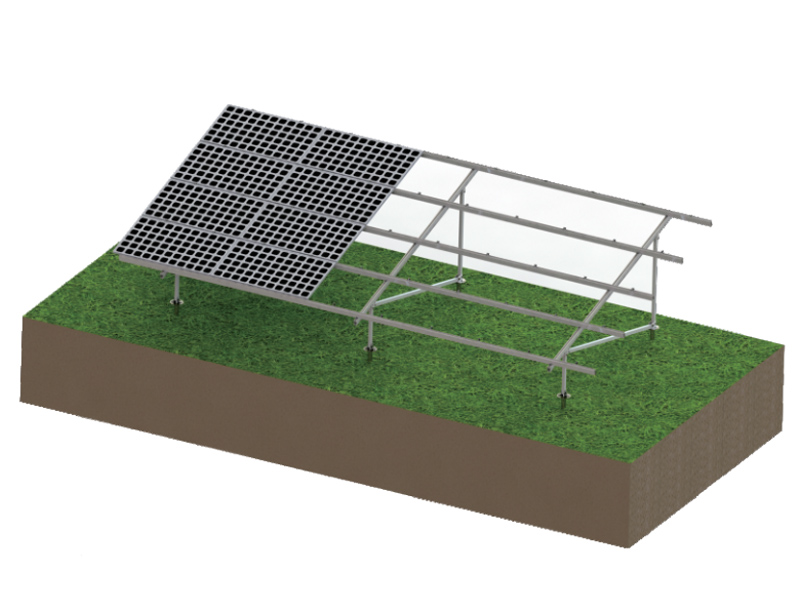

Estrutura tipo V
Estrutura de fácil instalação com grande praticidade. Como a estrutura em V tem uma limitação de altura livre em relação ao solo, ela é adequada para telhados planos de concreto e locais sem ervas daninhas ou animais de grande porte. Serve como uma abordagem econômica.
Ambiente recomendado:
Baixa carga de neve e carga de vento.

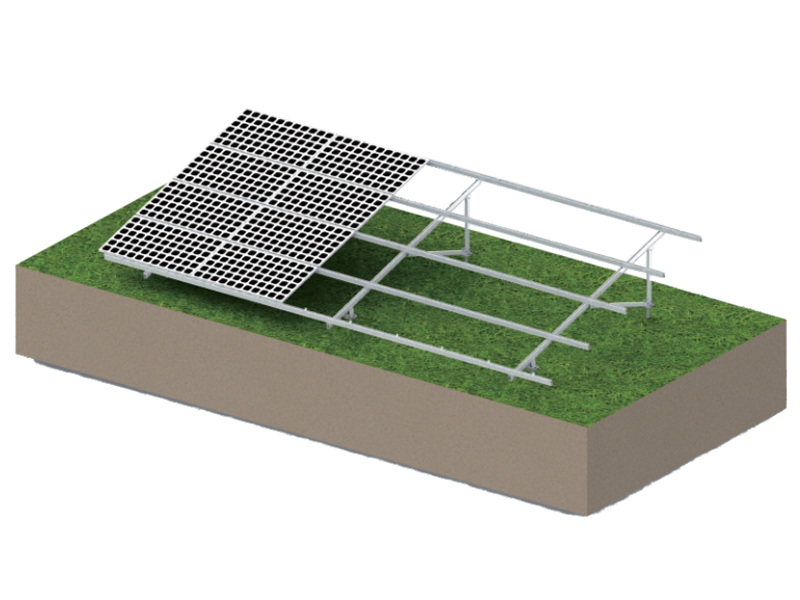

Estrutura tipo W
Estrutura popular com estrutura em V duplo, proporcionando maior estabilidade à estrutura. Pode ser usada em diversos ambientes.
Ambiente recomendado:
Alta carga de neve e carga de vento.
|
Técnica Detalhes do cal |
|
| Ins talação |
Chão
|
|
Carga de vento
|
até 60
EM
|
|
S
agora
Carregar
|
1,4 nós/m
²
|
|
Padrões
|
GB50009-2012,
EN1990:2002,
ASE7-05,
AS/NZS1170,
JIS C8955:2017,
GB50429-2007
|
|
Material
|
Alumínio AL6005-T5, aço galvanizado a quente, aço inoxidável SUS304
|
|
Garantia
|
Garantia de 10 anos
|
Estrutura do tipo multi-linha O projeto de instalação do módulo de múltiplas fileiras pode aumentar a taxa de utilização do solo, melhorar a eficiência da geração de energia e aumentar os benefícios econômicos. Ângulo de inclinação recomendado: menos de 15° Ambiente recomendado: Alta carga de neve e carga de vento. Estrutura do tipo l A estrutura é fixada por duas aberturas postagens. É estável e conveniente na instalação. Ambiente recomendado: Baixo carga de neve e vento. Tecnologia Detalhes técnicos Instalação Chão d Carga de vento até 60m/s Carga de neve 1 .4kn/m² Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Ano d izado A alumínio AL 6005-T5 , Aço galvanizado por imersão a quente, S Aço inoxidável SUS304 Garantia 1 0 Anos de garantia
Série de braçadeiras de telhado SolFirsTech-RC Detalhes técnicos Instalação Telhado de metal Carga de vento até 60m/s Carga de neve 1,4 nós/m ² Ângulo de inclinação Paralelo à superfície do telhado Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
Características · Fonte de alimentação ininterrupta, comutação em 20 ms, redução de picos e preenchimento de vales · Vários modos de trabalho, para que a taxa de autoutilização atinja 95% · Alta eficiência de carga e descarga, melhorando os benefícios econômicos do sistema · Compatível com baterias de chumbo-ácido e lítio, podendo corresponder a soluções econômicas em diferentes mercados ·Função de gerenciamento BMS inteligente para melhorar a confiabilidade da bateria ·Usando tecnologia de isolamento de alta frequência para tornar o sistema mais seguro e com maior vida útil · 24- gerenciamento inteligente de energia por hora, controle remoto de um botão e função de atualização, compreensão em tempo real do estado das usinas fotovoltaicas Aplicativo ·Locais onde não há energia disponível devido a cortes de energia ou autoconsumo fotovoltaico ·Locais onde o preço da eletricidade para uso próprio é mais alto do que o preço da rede ·Locais onde o preço de pico da eletricidade é mais alto do que o preço normal da eletricidade Parâmetros do sistema Energia do painel solar 400 W Tensão do painel solar 41V Número de painéis solares 12 PCS 14 peças 20 PCS Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Voltagem da bateria 48V Capacidade da bateria 100A h 200 Ah Método de comunicação da bateria CAN/RS485 Potência nominal de saída do inversor off-grid 3 kW 5 kW Potência aparente máxima de saída no lado fora da rede 4,5 KVA, 10S 7KVA,10S Tensão de saída nominal no lado fora da rede 1/N/PE, 220V Frequência de saída nominal no lado fora da rede 50Hz Tempo de comutação fora da rede
Características e recursos Alta estabilidade Suportes triangulares e estrutura simples para maior estabilidade Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna, de acordo com o terreno e o clima Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único inclinado Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45° Ângulo de inclinação Azimute 5-25° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 40 m/s (ASCE 7-10) Módulos por Rastreador Módulos W20 (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B com revestimento de Zn-Al-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Transmissão de giro Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Grampos para painéis solares de película fina, tamanhos 80 mm, 120 mm, 150 mm. Aplicação para módulo Módulo solar de película fina sem moldura de 6-9 mm.
O grampo de costura vertical para telhado SolFirsTech é amplamente aplicado em projetos de telhados comerciais e residenciais. O sistema foi projetado para telhados de metal, o que é muito popular entre os clientes. A ampla variedade de componentes diferentes torna possível fixar quase todos os tipos de módulos.
Carports solares oferece uma solução flexível, simples e acessível para Sistema de montagem solar .Carports solares utilizam áreas de estacionamento existentes para gerar energia renovável e fornecer estacionamento coberto ou na sombra para automóveis, cargas elétricas, em sistemas solares de energia solar.
Detalhes técnicos Instalação Chão Fundação PHC/Pilha moldada no local Layout dos módulos Linha única em retrato Vão único ≤20m Carga de vento 0,45KN/㎡ (Ajustável de acordo com o projeto) Carga de neve 0,15 KN/㎡ (Ajustável de acordo com o projeto) Ângulo de inclinação ≤30° Padrões GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023 Material Alumínio anodizado AL6005-T5, aço galvanizado a quente, aço pré-revestido com Zn-Al-Mg, aço inoxidável SUS304 Garantia Garantia de 10 anos
Detalhes técnicos Descrição do projeto: Esta solução é aplicável em solo ou telhado de concreto com pequena inclinação. Estrutura leve, forte resistência, boa flexibilidade. Instalação Chão/Telhado de Concreto Carga de vento até 60m/s Carga de neve 1,4 kN/m² Ângulo de inclinação 0~60° Padrões UM GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
Características ·Design de núcleo duplo MCU, excelente desempenho ·O modo de energia da rede elétrica/modo de economia de energia/modo de bateria pode ser alternado e a aplicação é flexível ·Saída CA de onda senoidal pura, que pode se adaptar a vários tipos de cargas ·Ampla faixa de tensão de entrada, saída de alta precisão, tensão totalmente automática função de estabilização ·O módulo LCD exibe os parâmetros operacionais do equipamento em tempo real, indicação clara do status da operação ·Função de proteção completa (sobrecarga da bateria, alta tensão, proteção de baixa tensão, proteção contra sobrecarga, proteção contra curto-circuito, proteção contra superaquecimento) Aplicativo ·Lar ·Escola ·Rua ·Defesa de fronteira ·Área pastoral ·Equipamentos industriais ·Equipamentos de comunicação via satélite ·Navios e outros novos campos de geração de energia Parâmetros do sistema Potência do sistema 1 kW 3 kW 5 kW 10 kW 15 kW 20 kW Energia do painel solar 335 W 420 W Número de painéis solares 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Caixa combinadora CC 1 CONJUNTO Controlador 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A Bateria de lítio/Bateria de chumbo-ácido (Gel) 24V 48V 96V 216V Capacidade da bateria 200 Ah 250 Ah 200 Ah 300 Ah 400 Ah Tensão de entrada CA do inversor 170-275 V Frequência lateral de entrada CA do inversor 45-65Hz Potência nominal de saída do inversor off-grid 0,8 kW 2. 4 kW 4 kW 8 kW 12 kW 16 kW Potência aparente máxima de saída no lado fora da rede 1KVA30S 3KVA30s 5KVA30s 10KVA10min 15KVA10min 20KVA10min Tensão de saída nominal no lado fora da rede 1/N/PE, 220V Frequência de saída nominal no lado fora da rede 50Hz Temperatura de trabalho 0 ~ +40 °C Método de resfriamento Resfriamento a ar Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de suporte fotovoltaico Suporte de alumínio/aço carbono (um conjunto) Cargas elétricas para sistema solar off-grid de 3 kW Equipamentos elétricos Não. Potência (W) Despesa diária (h) Consumo total de eletricidade (Wh) Ventilador de mesa 2 45 5 450 Luzes LED 4 2/3/5Z7 6 204 aparelho de TV 1 100 4 400 Forno de microondas 600 0,5 300 Espremedor 300 0,6 180 Frigorífico 150 24 150*24*0,8=2880 Ar condicionado 1100 6 1100*6*0,8=5280 Consumo total de eletricidade 9694
Rastreador de eixo único horizontal
Detalhes técnicos Instalação Chão Carga de vento até 60m/s Carga de neve 1,4 kN/m² Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio AL 6005-T5, Aço galvanizado a quente, Aço de alumínio e magnésio galvanizado , Aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto
