Detalhes técnicos |
|
|

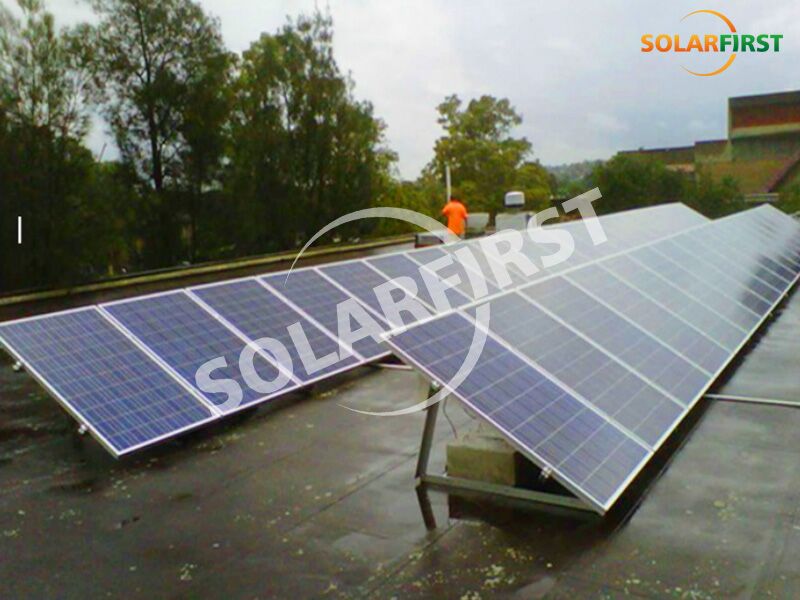

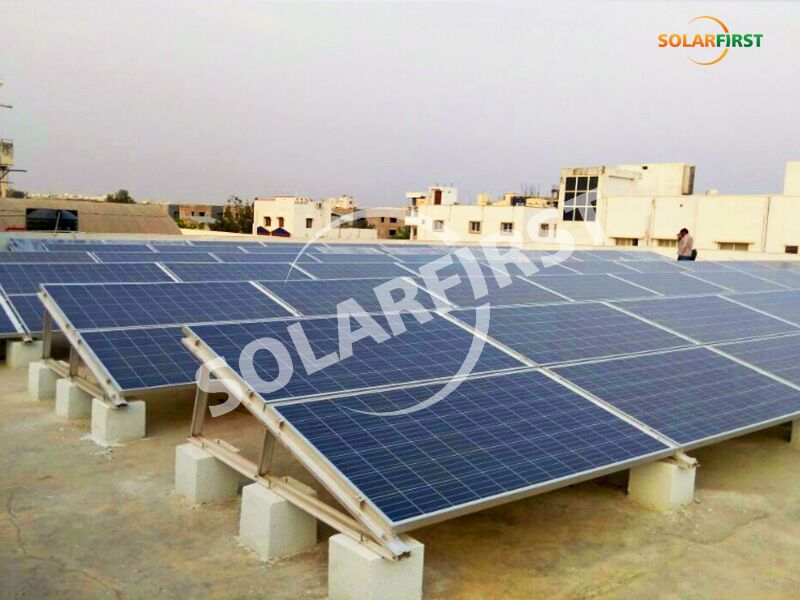

Descrição do projeto: Esta solução também é aplicável em telhados de solo ou concreto com pequena inclinação. Estrutura leve, forte resistência, boa flexibilidade, o cliente pode escolher o ângulo de inclinação de acordo com a necessidade do projeto. |
|
|
Instalação |
Telhado de concreto/chão |
|
Carga de vento |
até 60m/s |
|
Carga de neve |
1,4 kN/m² |
|
Ângulo de inclinação |
5~60 ° |
|
Padrões |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
Material |
Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 |
|
Garantia |
10 Anos de garantia |
Nós projetamos o Sistema de montagem ajustável instalação surpreendentemente rápida e fácil para qualquer telhado, com excelente qualidade de aço inoxidável e alumínio, garantindo os suportes mais duráveis.

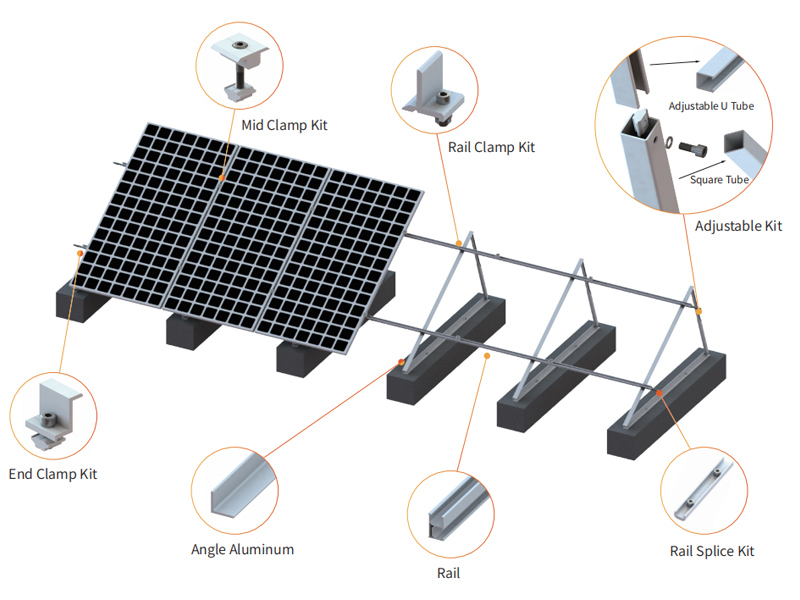

Sistema de montagem de telhado plano solar triangular ajustável Projetado com grande flexibilidade para sistemas solares de telhado residenciais e comerciais. É pequeno e leve para a cobertura.
Local de instalação Teto Tipo Ajustável Tamanho Personalizado Cor Natureza Material SUS304 Certificação ISO9001 Garantia 10 anos e 20 anos de vida útil
A excelente qualidade do aço inoxidável e do alumínio garante a montagem mais durável. Escolha o produto adequado para seu telhado. Ou simplesmente nos informe os detalhes do seu telhado e escolheremos o mais adequado para você.
Parafuso de aterramento Aplique aço carbono Q235 com revestimento HDG > 80 μm, excelente resistência à corrosão. Soluções personalizadas disponíveis. DESENHO
Características e Características Alta Adaptabilidade Alta Adaptabilidade Adaptabilidade de diferença de gradiente a terrenos irregulares na direção NS de até 15% Alta estabilidade O acionamento multiponto aumenta significativamente a resistência à torção do vento e a velocidade crítica do vento Compatibilidade Compatível com módulos solares de células de 182/210 mm Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE 7-10) Módulos por Rastreador ≤120 Módulos (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-AI-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Acionamento giratório / atuador linear Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Características ·Sistema híbrido eólico-solar estável e confiável ·Custo-efetivo ·Implantação flexível ·Múltipla gama de aplicações ·Baixo custo de manutenção ·Alta integração do sistema, pequena área de terra Aplicativo ·Demonstração de pesquisa científica ·Estação base de comunicação ·Fornecimento de energia residencial ·Monitoramento hidrológico ·Prevenção de incêndios florestais ·Posto de guarda de fronteira ·Fonte de alimentação da ilha Parâmetros do sistema Energia do painel solar 200 W 250 W 250 W Número de painéis solares 2 PCS 4 peças 6 peças Turbina eólica de eixo horizontal 1 kW 2 kW 3 kW Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Controlador híbrido eólico e solar 1 kW 2 kW 3 kW Bateria de lítio/Bateria de chumbo-ácido (Gel) 24V 48V Capacidade da bateria 200 Ah 200 Ah 300 Ah Tensão de entrada CA do inversor 170-275 V Frequência lateral de entrada CA do inversor 45-65Hz Potência nominal de saída do inversor off-grid 1 kW 2 kW 3 kW Potência aparente máxima de saída no lado fora da rede 1,2 KVA, 30 S 2. 4KVA, 30S 3. 6KVA, 30S Tensão de saída nominal no lado fora da rede 1/N/PE, 220V Frequência de saída nominal no lado fora da rede 50Hz Tempo de comutação
Características e recursos Alta capacidade Cada dois rastreadores são conectados para até 4 sequências de módulos (120 peças) Compatibilidade Compatível com módulos solares de células de 182/210 mm Alta estabilidade Esteja equipado com amortecedor para reduzir a ressonância em ambientes extremos Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±50° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE7-10) Velocidade máxima do vento
SolFirsTech Sistema de montagem no telhado é amplamente utilizado para sistemas de montagem solar em telhados comerciais e residenciais, instalação rápida e economia de custos de mão de obra.
Rastreador de eixo único horizontal
Tipos de pilhas PHC Detalhes técnicos Descrição do projeto: 1. Aplicável a piscinas, pântanos, áreas úmidas ou áreas de lama profunda. 2. Particularmente adequado para áreas propensas a inundações. Instalação Chão Fundação Estaca de concreto fiada / estaca de concreto alta (H ≥ 600 mm) Carga de vento até 60m/s Carga de neve 1,4 kN/m2 Padrões AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006 Material AL6005-T5 anodizado, aço galvanizado por imersão a quente, aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto
Características ·Integrado, fácil instalação e manutenção, baixo custo operacional, alta eficiência e segurança, econômica e prática ·Bombeamento de água de poços profundos para irrigação de terras agrícolas ou para consumo humano e animal, resolver eficazmente o problema do abastecimento de água em áreas carentes de água e eletricidade ·Sem ruído, livre de outros perigos públicos, economia de energia, amigo do ambiente e uma ampla gama de aplicações Aplicativo ·Áreas com escassez de água e energia ·Bombeado para águas profundas Especificações do sistema de bombeamento solar CC Energia do painel solar 500 W 800 W 1000 W 1500W Tensão do painel solar 42-100V 63-150V Potência nominal da bomba de água 300 W 550 W 750 W 1100 W Tensão nominal da bomba de água DC48V DC72V Elevação máxima da bomba de água 35m 50m 72m Fluxo máximo da bomba de água 3m 3 /h 3,2 m 3 / h 5m 3 /h Diâmetro externo da bomba de água 3 polegadas Diâmetro de saída da bomba 1 polegada Material da bomba de água Aço inoxidável Meio de transporte de bomba Água Tipo de montagem fotovoltaica Montagem no solo
