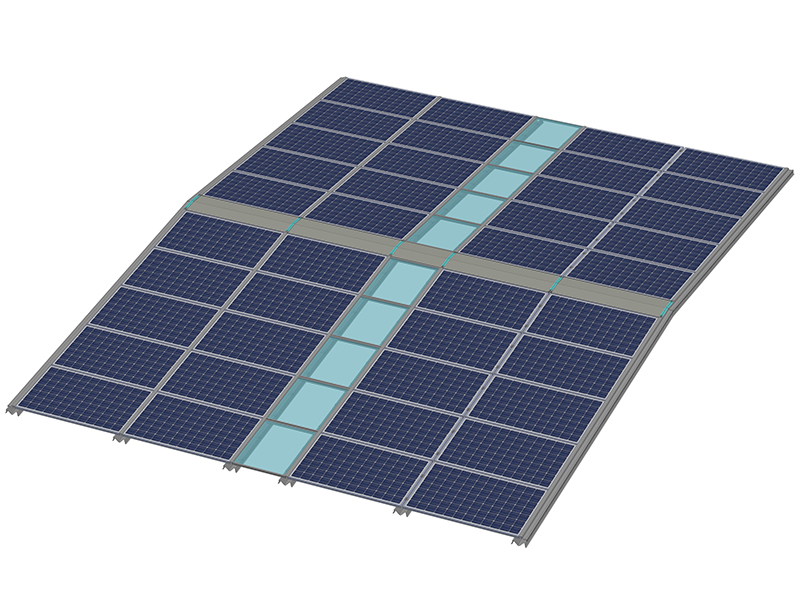

Descrição do projeto: Adequado para sistema de lastro bidirecional espinha de peixe, que pode resistir melhor e efetivamente ao efeito da pressão negativa do vento |
|
|
Instalação |
Chão/Telhado de concreto/Cerca |
|
Vento Carregar |
até 60m/s |
|
Carga de neve |
1,4 kN/m² |
|
T Ângulo de inclinação |
≥3 ° |
|
Padrões |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 |
|
Material |
Alumínio Anodizado A L6005-T5, Aço Inoxidável SUS304 , Aço galvanizado por imersão a quente |
|
Garantia |
Garantia de 10 anos |
Características e recursos Alta estabilidade Suportes triangulares e estrutura simples para maior estabilidade Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna, de acordo com o terreno e o clima Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único inclinado Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45° Ângulo de inclinação Azimute 5-25° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 40 m/s (ASCE 7-10) Módulos por Rastreador Módulos W20 (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B com revestimento de Zn-Al-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Transmissão de giro Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Nosso parafuso de aterramento é feito de aço carbono Q235, com revestimento HDG ≥80μm, com excelente resistência à corrosão, galvanizado a quente e compatível com máquinas de parafusamento em áreas abertas. Disponível com solução personalizada, o comprimento e o tamanho podem ser personalizados.
O parafuso de aterramento inteiro pode ser usado para muitos tipos de aplicação, como sistema solar; construção de quadros de temporizadores; sistemas de publicidade e tráfego; construção de jardins urbanos e paisagens; mastros de bandeiras e assim por diante.
Características ·Tensão de partida ultrabaixa, faixa de tensão ultra ampla ·Suporte à função antirrefluxo ·Suporta RS485, Wi-Fi, GPRS, vários métodos de comunicação ·Tecnologia de estabilização automática de tensão, adaptável a redes complexas ·AFCI integrado, pode prevenir 99% de risco de incêndio (opcional) ·Fácil de instalar e manter Aplicativo ·Casa ·Estufa de vegetais ·Lago de peixes Potência do sistema 3,6 kW 6 kW 10 kW 15 kW 20W 30 kW Energia do painel solar 450 W 430 W 420 W Número de painéis solares 8 PCS 14 peças 24 peças 36 peças 48 peças 72 peças Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Potência nominal de saída do inversor 3 kW 5 kW 8 kW 12 kW 17 kW 25 kW Potência aparente máxima de saída 3,3 KVA 5,5 kVA 8,8 KVA 13,2 KVA 18,7 KVA 27,5 kVA Tensão nominal da rede 1/N/PE.220V 3/N/PE,400V Faixa de tensão da rede 180~276 VCA 270 〜 480 Vca Frequência de rede nominal 50Hz Faixa de frequência da rede 45~55Hz Eficiência máxima 98,20% 98,50% Proteção contra efeito ilha SIM Proteção de conexão reversa CC SIM Proteção contra curto-circuito CA SIM Proteção contra corrente de fuga SIM Nível de proteção IP65 Temperatura de trabalho -25 〜 +60°C Método de resfriamento Resfriamento natural Altitude máxima de trabalho 4 km Comunicação 4G (opcional)/WiFi (opcional) Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
Características e Características Alta Adaptabilidade Alta Adaptabilidade Adaptabilidade de diferença de gradiente a terrenos irregulares na direção NS de até 15% Alta estabilidade O acionamento multiponto aumenta significativamente a resistência à torção do vento e a velocidade crítica do vento Compatibilidade Compatível com módulos solares de células de 182/210 mm Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE 7-10) Módulos por Rastreador ≤120 Módulos (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-AI-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Acionamento giratório / atuador linear Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Suportes em L para montagem de painéis solares em telhados de zinco, instalação muito fácil.
Estrutura de montagem de painel solar de aterramento de aço galvanizado/alumínio de alta qualidade
Série de braçadeiras de telhado SolFirsTech-RC Dimensões (mm) UM B SolFirsTech-RC-0 6 8,5 18 SolFirsTech-RC-0 7 21 18 Detalhes técnicos Instalação Telhado de metal Carga de vento até 60m/s Carga de neve 1,4 kN/m² Ângulo de inclinação Paralelo à superfície do telhado Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
O grampo de costura vertical para telhado SolFirsTech é amplamente aplicado em projetos de telhados comerciais e residenciais. O sistema foi projetado para telhados de metal, o que é muito popular entre os clientes. A ampla variedade de componentes diferentes torna possível fixar quase todos os tipos de módulos.
Características ·Tecnologia de inversor de controle inteligente DSP, com excelente desempenho ·Saída CA de onda senoidal pura, com forte adaptabilidade à carga ·Modo de exibição LCD+LED, com indicação clara do status operacional do equipamento ·Com proteção contra sobrecarga de saída, diversas proteções automáticas e alarmes ·Controle de carga inteligente, pontos de parâmetros de carga programáveis para atender aos requisitos especiais de diferentes ocasiões ·A bateria pode ser configurada com vários parâmetros de proteção, com função de proteção por senha Aplicativo ·Aplicações de geração de energia solar em larga escala, como indústria e mineração ·Defesa de fronteira ·Áreas pastorais ·Ilhas ·Estações base de telecomunicações Parâmetros do sistema Potência do sistema 10 kW 15 kW 20 kW 30 kW 50 kW Energia do painel solar 420 W Número de painéis solares 24 PCS 36 PCS 48 PCS 72 PCS 120 PCS Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Caixa combinadora CC 1 CONJUNTO Controlador 216V50A 216V75A 216V100A 216V150A 348V150A Bateria de lítio/Bateria de chumbo-ácido (Gel) 216V 348V Capacidade da bateria 200 Ah 300 Ah 400 Ah 600 AH Tensão de entrada CA do inversor 304-456V Frequência lateral de entrada CA do inversor 45-65Hz Potência nominal de saída do inversor off-grid 8 KW 12 kW 16 kW 24 kW 40 kW Potência aparente máxima de saída no lado fora da rede 10KVA10min 15KVA10min 20KVA10min 30KVA10min 50KVA10min Tensão de saída nominal no lado fora da rede 3/N/PE,380/400 Frequência de saída nominal no lado fora da rede 50Hz Temperatura de trabalho 0~+40°C Método de resfriamento Resfriamento a ar Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
Carports solares oferece uma solução flexível, simples e acessível para Sistema de montagem solar .Carports solares utilizam áreas de estacionamento existentes para gerar energia renovável e fornecer estacionamento coberto ou na sombra para automóveis, cargas elétricas, em sistemas solares de energia solar.
Características e recursos Alta Adaptabilidade Adaptabilidade de diferença de gradiente a terrenos irregulares na direção NS de até 15% Menos pilha s O projeto do módulo 2P economiza fundações de estacas (até 140 peças/MW) e reduz significativamente o custo Compatibilidade Compatível com módulos solares de células de 182/210 mm Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigorosos testes em túnel de vento. Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45°/±60° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 35 m/s (ASCE 7-10) Módulos por Rastreador ≤60 Módulos (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-AI-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Transmissão de giro Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
