Pagamento:
T/TOrigem do produto:
Xiamen ChinaPorto de embarque:
XiamenTempo de espera:
2 weeks
Descrição do produto:

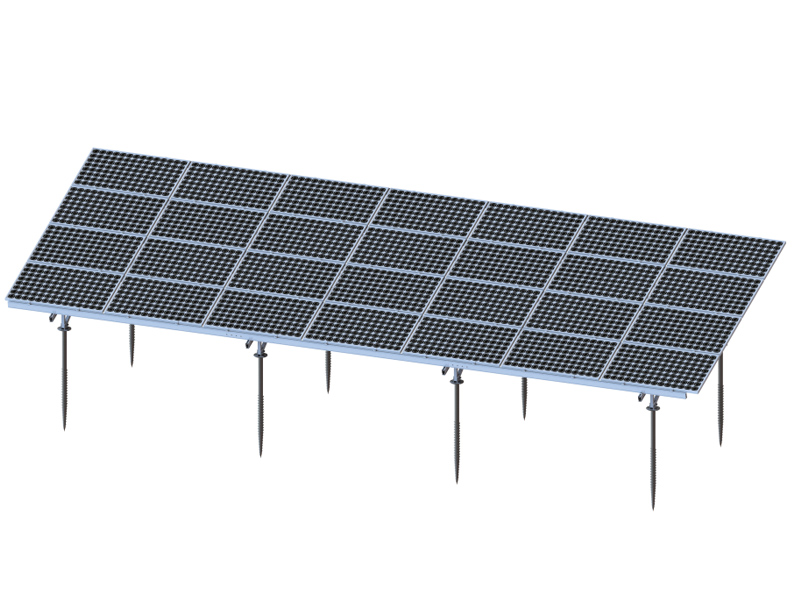

Sistema de montagem solar de fundação de concreto para estação fotovoltaica
| Tipo: | Kit de montagem solar no solo |
| Local de instalação: | De acordo com o tipo de solo |
| Material: | Alumínio 6063 T3-T5; Aço |
| Material de fixação: | Alumínio |
| Anticorrosivo: | Galvanizado a quente |
| Velocidade do vento de sobrevivência: | < 60 m/s |
| Carga de neve de projeto: | Até 1,4 KN/metros quadrados |
| Tipo de painel solar: | Com ou sem moldura |
| Orientação do painel: | Transversal ou vertical |
| Padrão de design: | CE;IOS9001 |
| Garantia de qualidade: | 12-25 anos |
| Duração: | Mais de 20 anos |
| Prazo de entrega: | 7-15 dias |
| Pacote: | Embalagem padrão |
As vantagens são as seguintes:
1. Conectores T: economia de pelo menos 40% no tempo de instalação
2. Tubo de reforço de tubo quadrado: aumento de resistência de suporte de pelo menos 30%.
3. Conjuntos de múltiplos painéis: atendem aos requisitos de projetos de usinas de energia solar.
4. Preço mais baixo e competitivo.
5. Alta resistência e resistência à ferrugem.

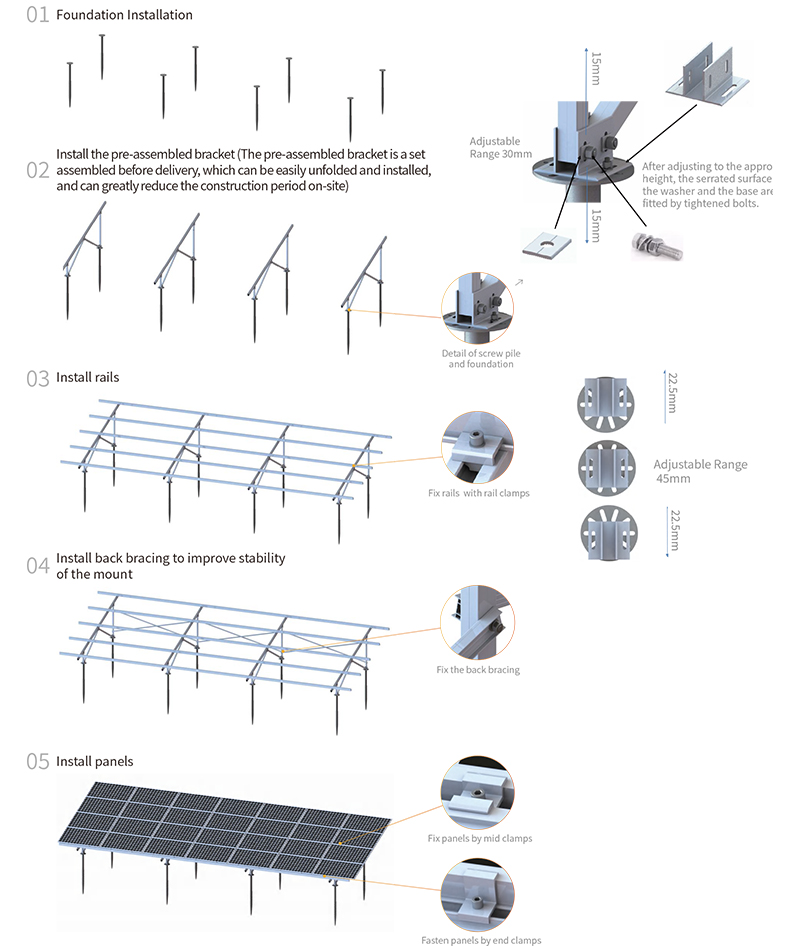

Etapas de instalação

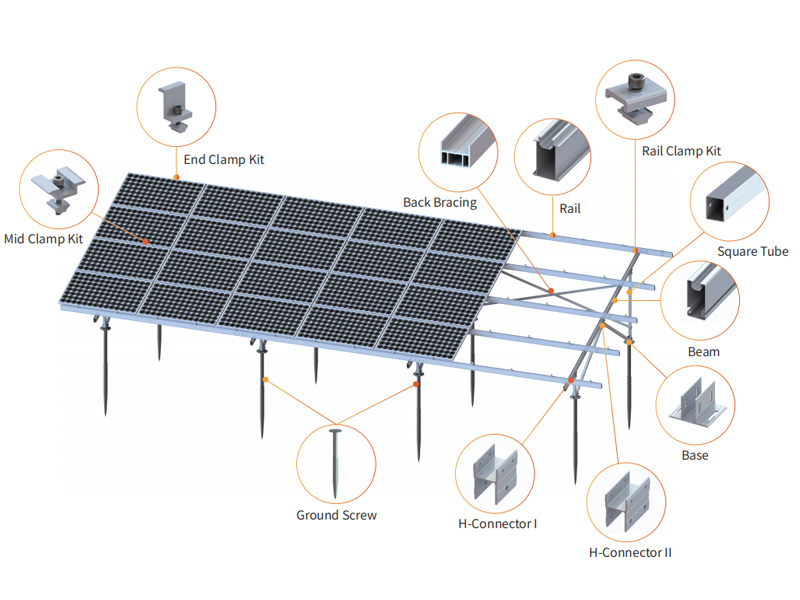

Detalhes técnicos
Instalação
Chão
Carga de vento
até 60m/s
Carga de neve
1,4 kN/m²
Padrões
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007
Material
Alumínio anodizado AL 6005-T5, aço inoxidável SUS304
Garantia
10
Anos de garantia

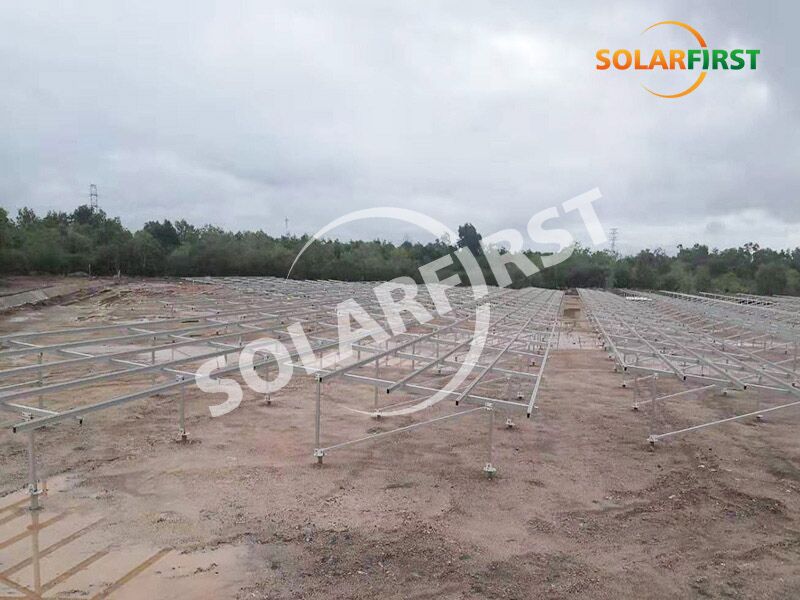

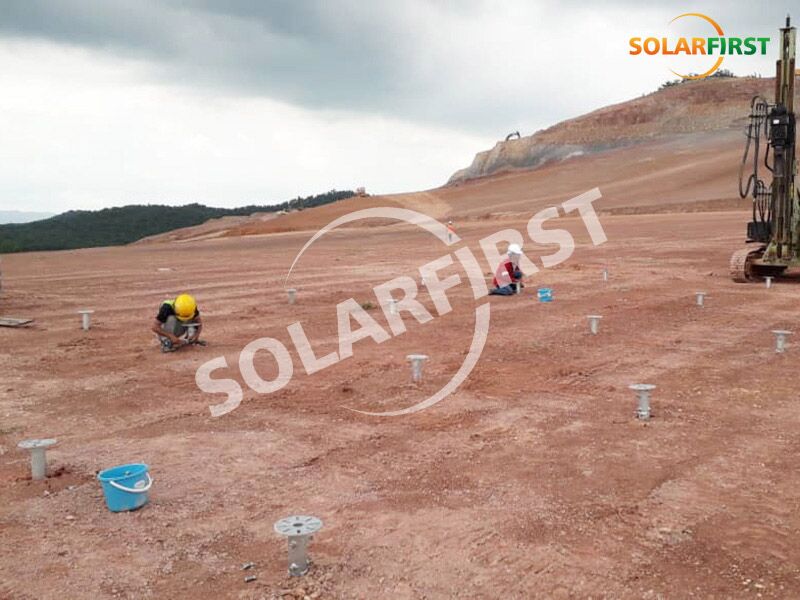

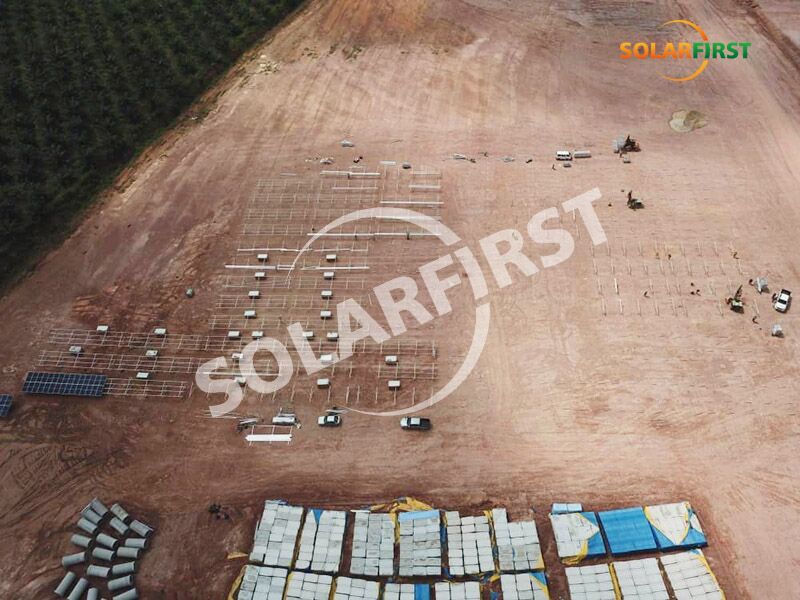

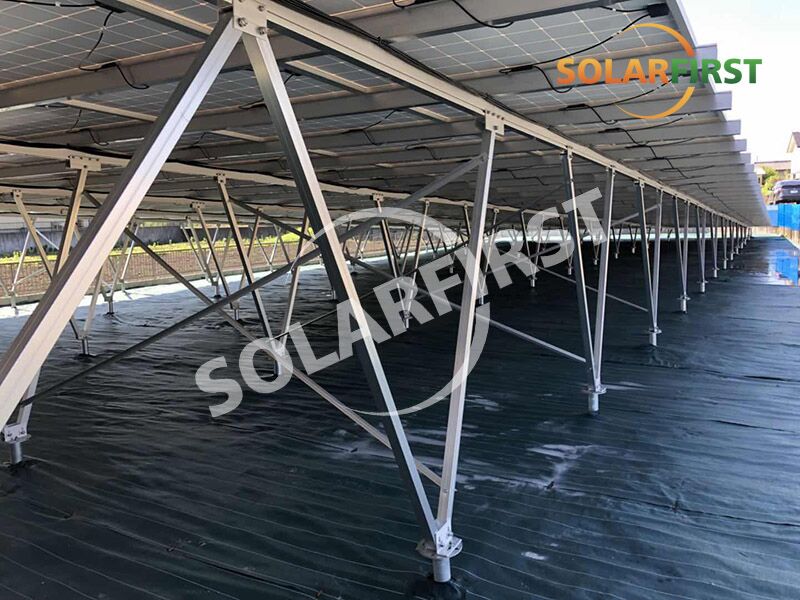

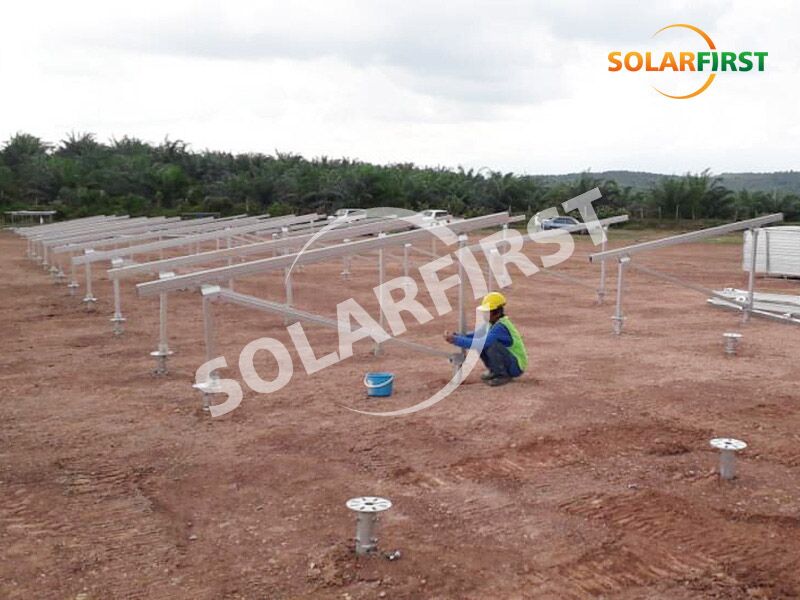

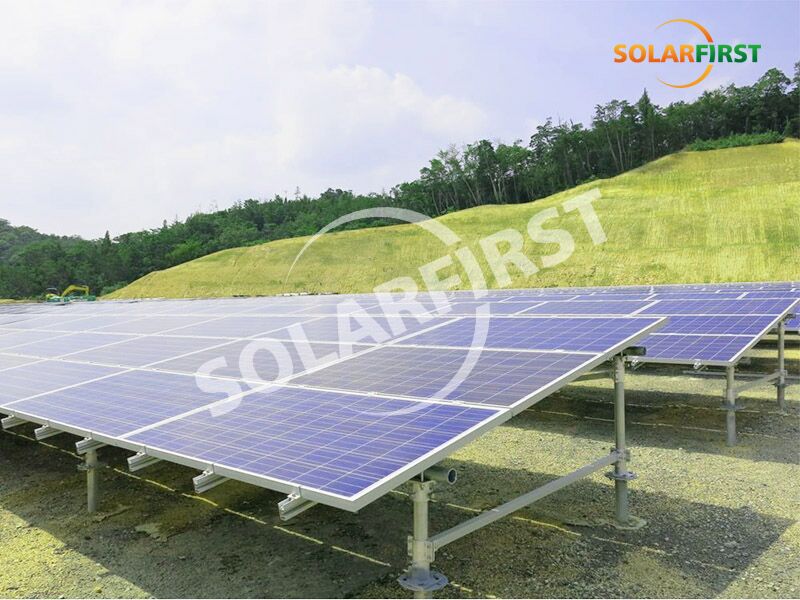

Referência do Projeto
