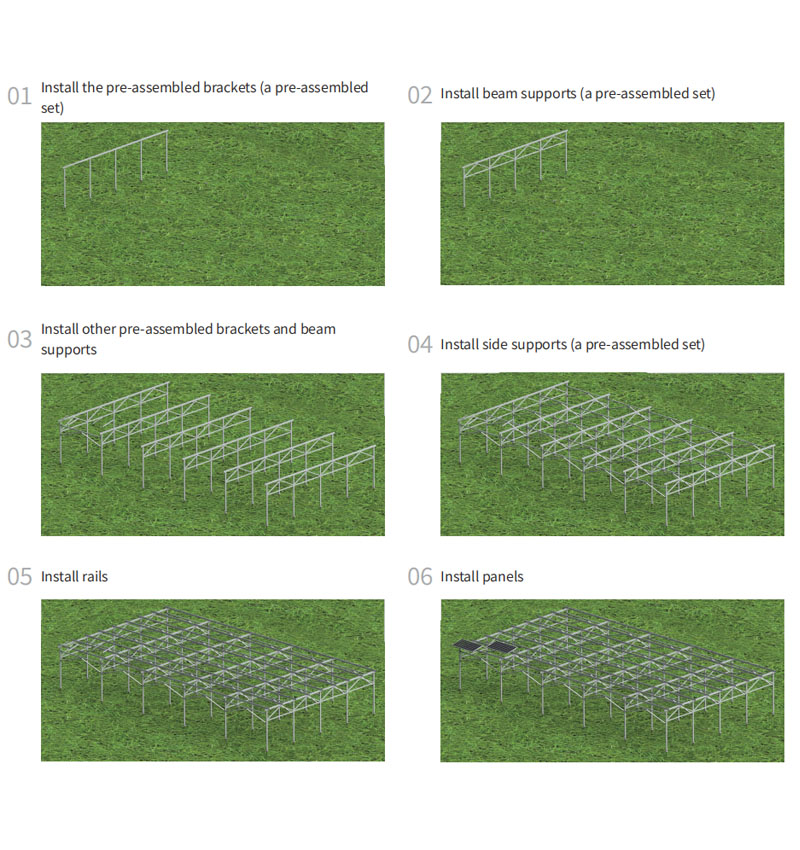

Etapas de instalação

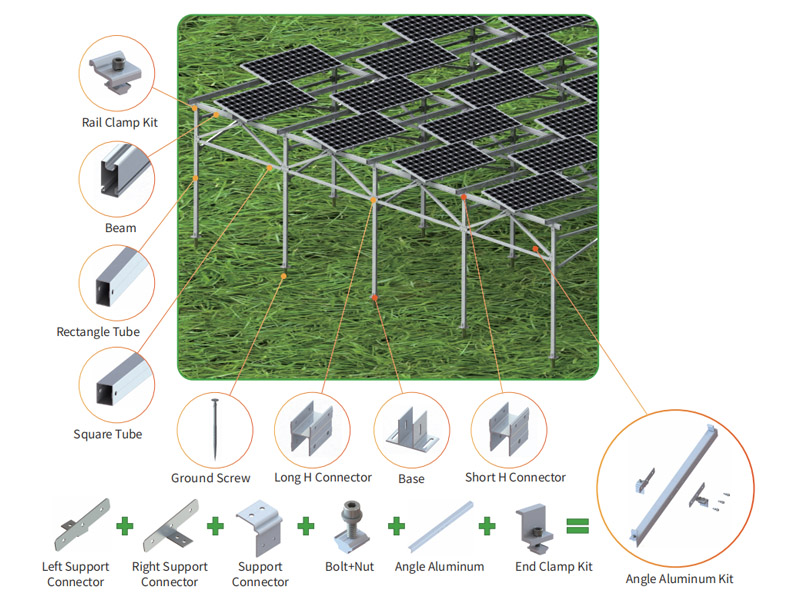

Detalhes técnicos

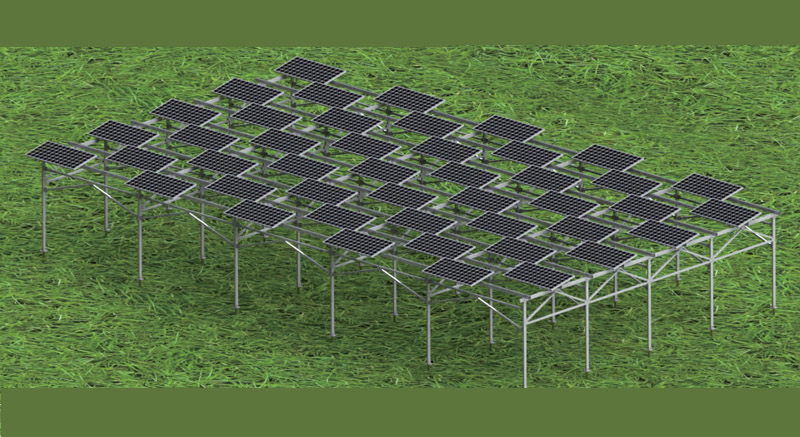

Descrição do projeto: Esta solução permite que os painéis solares gerem energia a partir da luz solar, enquanto sua estrutura inferior
fornece um ambiente de crescimento adequado para plantações, fungos comestíveis e gado.
Instalação
Chão
Fundação
Parafuso de aterramento / concreto
Carga de vento
até 60m/s
Carga de neve
1,4 kN/m²
Padrões
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007
Material
Alumínio anodizado AL 6005-T5, aço inoxidável SUS304
Garantia
10
Anos de garantia

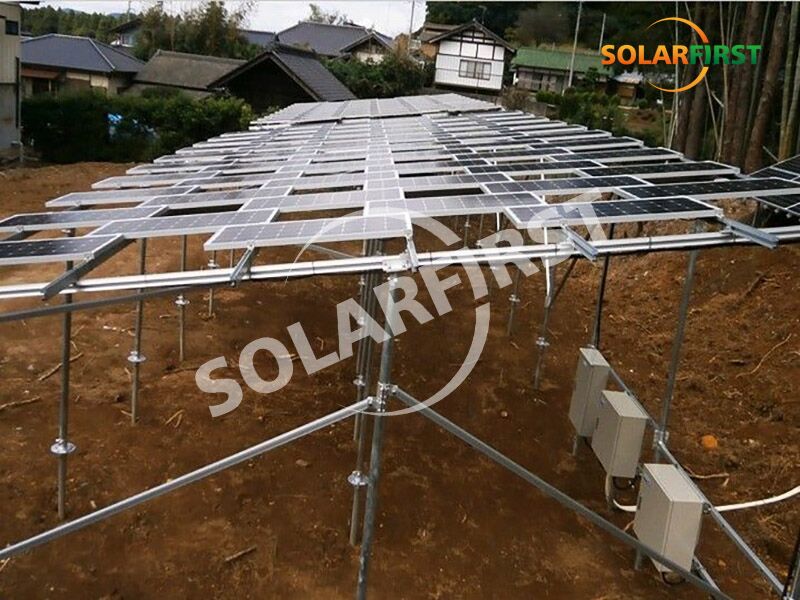

Referência do Projeto
Estrutura de montagem de painel solar de aterramento de aço galvanizado/alumínio de alta qualidade
Características · Fonte de alimentação ininterrupta, comutação em 20 ms, redução de picos e preenchimento de vales · Vários modos de trabalho, para que a taxa de autoutilização atinja 95% · Alta eficiência de carga e descarga, melhorando os benefícios econômicos do sistema · Compatível com baterias de chumbo-ácido e lítio, podendo corresponder a soluções econômicas em diferentes mercados ·Função de gerenciamento BMS inteligente para melhorar a confiabilidade da bateria ·Usando tecnologia de isolamento de alta frequência para tornar o sistema mais seguro e com maior vida útil · 24- gerenciamento inteligente de energia por hora, controle remoto de um botão e função de atualização, compreensão em tempo real do estado das usinas fotovoltaicas Aplicativo ·Locais onde não há energia disponível devido a cortes de energia ou autoconsumo fotovoltaico ·Locais onde o preço da eletricidade para uso próprio é mais alto do que o preço da rede ·Locais onde o preço de pico da eletricidade é mais alto do que o preço normal da eletricidade Parâmetros do sistema Energia do painel solar 400 W Tensão do painel solar 41V Número de painéis solares 12 PCS 14 peças 20 PCS Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Voltagem da bateria 48V Capacidade da bateria 100A h 200 Ah Método de comunicação da bateria CAN/RS485 Potência nominal de saída do inversor off-grid 3 kW 5 kW Potência aparente máxima de saída no lado fora da rede 4,5 KVA, 10S 7KVA,10S Tensão de saída nominal no lado fora da rede 1/N/PE, 220V Frequência de saída nominal no lado fora da rede 50Hz Tempo de comutação fora da rede
Luminária pública solar integrada, tudo em um, design multifuncional, fácil de instalar. Luminária externa à prova d'água.
Características ·Design de núcleo duplo MCU, excelente desempenho ·O modo de energia da rede elétrica/modo de economia de energia/modo de bateria pode ser alternado e a aplicação é flexível ·Saída CA de onda senoidal pura, que pode se adaptar a vários tipos de cargas ·Ampla faixa de tensão de entrada, saída de alta precisão, tensão totalmente automática função de estabilização ·O módulo LCD exibe os parâmetros operacionais do equipamento em tempo real, indicação clara do status da operação ·Função de proteção completa (sobrecarga da bateria, alta tensão, proteção de baixa tensão, proteção contra sobrecarga, proteção contra curto-circuito, proteção contra superaquecimento) Aplicativo ·Lar ·Escola ·Rua ·Defesa de fronteira ·Área pastoral ·Equipamentos industriais ·Equipamentos de comunicação via satélite ·Navios e outros novos campos de geração de energia Parâmetros do sistema Potência do sistema 1 kW 3 kW 5 kW 10 kW 15 kW 20 kW Energia do painel solar 335 W 420 W Número de painéis solares 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Caixa combinadora CC 1 CONJUNTO Controlador 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A Bateria de lítio/Bateria de chumbo-ácido (Gel) 24V 48V 96V 216V Capacidade da bateria 200 Ah 250 Ah 200 Ah 300 Ah 400 Ah Tensão de entrada CA do inversor 170-275 V Frequência lateral de entrada CA do inversor 45-65Hz Potência nominal de saída do inversor off-grid 0,8 kW 2. 4 kW 4 kW 8 kW 12 kW 16 kW Potência aparente máxima de saída no lado fora da rede 1KVA30S 3KVA30s 5KVA30s 10KVA10min 15KVA10min 20KVA10min Tensão de saída nominal no lado fora da rede 1/N/PE, 220V Frequência de saída nominal no lado fora da rede 50Hz Temperatura de trabalho 0 ~ +40 °C Método de resfriamento Resfriamento a ar Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de suporte fotovoltaico Suporte de alumínio/aço carbono (um conjunto) Cargas elétricas para sistema solar off-grid de 3 kW Equipamentos elétricos Não. Potência (W) Despesa diária (h) Consumo total de eletricidade (Wh) Ventilador de mesa 2 45 5 450 Luzes LED 4 2/3/5Z7 6 204 aparelho de TV 1 100 4 400 Forno de microondas 600 0,5 300 Espremedor 300 0,6 180 Frigorífico 150 24 150*24*0,8=2880 Ar condicionado 1100 6 1100*6*0,8=5280 Consumo total de eletricidade 9694
Série de braçadeiras de telhado SolFirsTech-RC Detalhes técnicos Instalação Telhado de metal Carga de vento até 60m/s Carga de neve 1,4 nós/m ² Ângulo de inclinação Paralelo à superfície do telhado Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
As estufas fotovoltaicas da série SolFirsTechPVROOM são construídas com vidro temperado e estrutura metálica. As soluções de estufa oferecem funções de geração de energia, proteção contra vento, neve, água e transmissão de luz. Esta série possui estrutura compacta, ótima aparência e alta adaptabilidade à maioria dos locais. Estrutura de vidro temperado + estrutura metálica + energia solar fotovoltaica, uma substituição ecológica para a tradicional sala de estar.
Introdução: SolFirsTechPVROOF é uma série de galpões de aço impermeáveis que combinam estrutura de construção e geração de energia, oferecendo funções de proteção contra vento, neve, água e transmissão de luz. Esta série possui estrutura compacta, ótima aparência e alta adaptabilidade à maioria dos locais. Estrutura impermeável + energia solar fotovoltaica ， uma substituição ecológica para a claraboia tradicional.
Características e recursos Alta capacidade Cada dois rastreadores são conectados para até 4 sequências de módulos (120 peças) Compatibilidade Compatível com módulos solares de células de 182/210 mm Alta estabilidade Esteja equipado com amortecedor para reduzir a ressonância em ambientes extremos Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±50° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE7-10) Velocidade máxima do vento
Sistema de montagem flutuante Estrutura Sistema de Ancoragem Suporte para caixa combinadora, canaleta de cabos, corredor Tipos de Calhas Detalhes técnicos Descrição do projeto: 1. Reduz a evaporação da água e utiliza o efeito de resfriamento da água para aumentar a geração de energia. 2. O suporte é feito de liga de alumínio para proteção contra fogo. 3. Fácil de instalar sem equipamento pesado; seguro e conveniente de manter. Instalação Superfície da água Altura da onda de superfície ≤0,5m Taxa de fluxo de superfície ≤0,5 m/s Carga de vento ≤36m/s Carga de neve ≤0,45 kn/m² Ângulo de inclinação 0~25° Padrões GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017 Material HDPE, alumínio anodizado AL6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto
Características ·Instalação e manutenção integradas e simples, baixo custo operacional, alta eficiência e segurança, econômica e prática ·Bombeamento de água de poço profundo para irrigação de terras agrícolas ou para beber, resolvendo efetivamente o problema do abastecimento de água em áreas carentes de água e eletricidade ·A geração de energia fotovoltaica não gera ruído, nem outros riscos públicos, economizando energia, ecologicamente correto e com uma ampla gama de aplicações Aplicativo ·Áreas com escassez de água e energia ·Bombeado para águas profundas Especificações do sistema de bombeamento solar CA Energia do painel solar 1800 W 2400W 3400 W 4500W 6000W 8500W 13500W 22500W 31550W 40800W Tensão do painel solar 210-450V 350-800V Potência nominal da bomba de água 1100 W 1500W 220 0W 30 00W 4 000W 5500W 9000 W 15000W 22000W 30000W Tensão nominal da bomba de água CA 220 V CA 380 V Elevação máxima da bomba de água 120m 110m 235m 120m 105m 220m 100m 160m 210m 245m Fluxo máximo da bomba de água 3.8 3 /h 5m 3 /h 10 m 3 /h 18m 3 /h 10m 3 /h 53m 3 /h 75m 3 /h Diâmetro externo da bomba de água 3 polegadas 4 polegadas 6 polegadas Diâmetro de saída da bomba 1 polegada 1,25 polegadas 1,5 polegada 2 polegadas 1,5 polegadas 3 polegadas Material da bomba de água Aço inoxidável Meio de transporte de bomba Água Tipo de montagem fotovoltaica Montagem no solo
O sistema fotovoltaico flutuante na água é diferente dos projetos de geração de energia fotovoltaica no solo e no telhado. Com o declínio do uso dos recursos terrestres, a disponibilidade de terrenos para a construção de usinas fotovoltaicas se tornará cada vez mais escassa no futuro. Ao mesmo tempo, as vantagens dos sistemas fotovoltaicos flutuantes na água estão lentamente ganhando atenção na indústria fotovoltaica.
Características e recursos Alta estabilidade Suportes triangulares e estrutura simples para maior estabilidade Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna, de acordo com o terreno e o clima Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único inclinado Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45° Ângulo de inclinação Azimute 5-25° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 40 m/s (ASCE 7-10) Módulos por Rastreador Módulos W20 (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B com revestimento de Zn-Al-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Transmissão de giro Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
