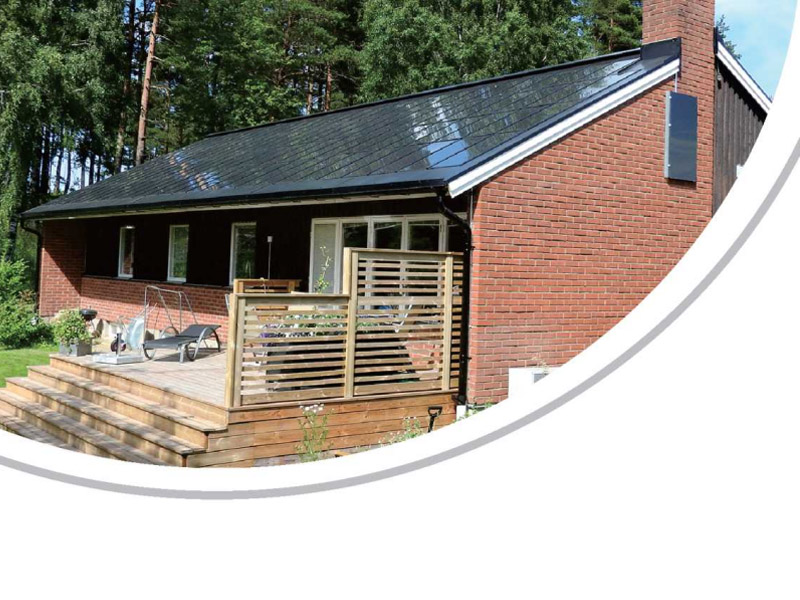

Sistema de conexão à rede fotovoltaica residencial

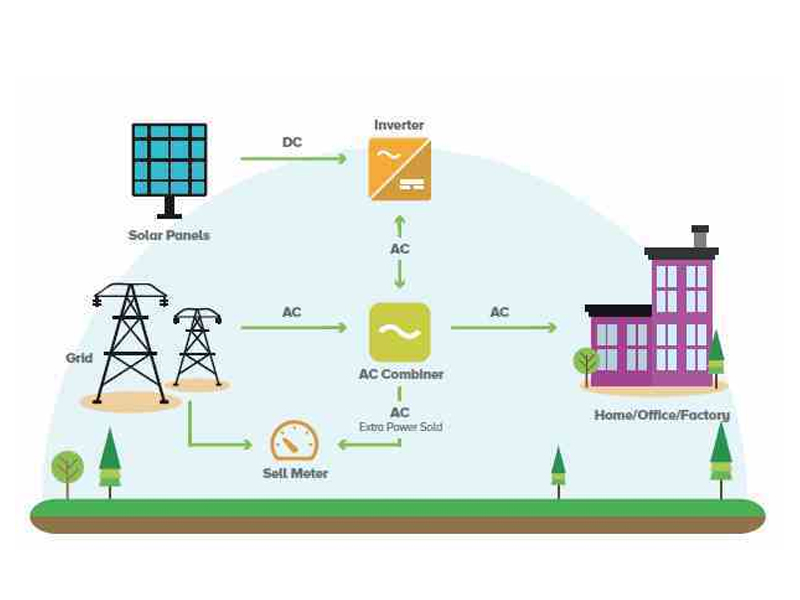

Sistema fotovoltaico industrial e comercial conectado à rede

Características · Forte capacidade de compensação de potência reativa, faixa ajustável do fator de potência ± 0,8 · Vários métodos de comunicação são flexíveis e opcionais (RS485, Ethernet, GPRS/Wi-Fi) · Suporte para atualização remota · Com o reparo do PID, melhore o desempenho do módulo · Equipado com interruptor CA e CC, a manutenção é mais segura e conveniente · Seleção de 100% de componentes de renome mundial, longa vida útil Aplicativo ·Distribuído · R oofs · Hotéis · Fábricas · Resorts · Edifícios comerciais · Centros de conferências · Edifícios de escritórios Potência do sistema 40 KW 50 KW 60 KW 80 kW 100 kW Energia do painel solar 400 C 420 C 450 C 450 W 450 W Número de painéis solares 100 peças 120 peças 134 peças 178 peças 222 peças Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Potência nominal de saída do inversor 33 kW 40 kW 50 kW 70 kW 80 kW Potência aparente máxima de saída 36,3 KVA 44 kVA 55 kVA 77 KVA 88 kVA Tensão nominal da rede 3/N/PE,400V Faixa de tensão da rede 2 70- 480 V corrente alternada Frequência de rede nominal 50 Hz Faixa de frequência da rede 45-65 Hz Eficiência máxima 98. 60% Proteção contra efeito ilha SIM Proteção de conexão reversa CC SIM Proteção contra curto-circuito CA SIM Proteção contra corrente de fuga SIM Nível de proteção de entrada IP66 Temperatura de trabalho Sistema Método de resfriamento Resfriamento natural Altitude máxima de trabalho -25 a +60 ℃ Comunicação 4G (opcional)/WiFi (opcional) Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)

SolFirsTech PHC PILE GROUND MOUNT - LIGA DE ALUMÍNIO

Tipos de pilhas PHC Detalhes técnicos Descrição do projeto: 1. Aplicável a piscinas, pântanos, áreas úmidas ou áreas de lama profunda. 2. Particularmente adequado para áreas propensas a inundações. Instalação Chão Fundação Estaca de concreto fiada / estaca de concreto alta (H ≥ 600 mm) Carga de vento até 60m/s Carga de neve 1,4 kN/m2 Padrões AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006 Material AL6005-T5 anodizado, aço galvanizado por imersão a quente, aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto

Suporte para sacada SolFirsTech

Gancho para telhas montado no sistema fotovoltaico de telhado solar com diferentes tipos

Local de instalação Telhado de telha Tipo Não ajustável Tamanho Personalizado Cor Natureza Material SUS304 Certificação ISO9001 Garantia 10 anos e 20 anos de vida útil

Estrutura de montagem flexível de camada dupla SolFirsTech

Detalhes técnicos Instalação Chão Fundação PHC/Pilha moldada no local Layout dos módulos Linha única em retrato Vão único ≤50m Carga de vento 0,45KN/㎡ (Ajustável de acordo com o projeto) Carga de neve 0,15 KN/㎡ (Ajustável de acordo com o projeto) Ângulo de inclinação ≤15° Padrões GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023 Material Alumínio anodizado AL6005-T5, aço galvanizado a quente, aço pré-revestido com Zn-Al-Mg, aço inoxidável SUS304 Garantia Garantia de 10 anos

Fornecimento de fábrica de braçadeira intermediária de liga de alumínio de alta qualidade com película fina para sistema de montagem de painel fotovoltaico

Grampos para painéis solares de película fina, tamanhos 80 mm, 120 mm, 150 mm. Aplicação para módulo Módulo solar de película fina sem moldura de 6-9 mm.

GANCHOS PARA TELHA SolFirsTech

Detalhes técnicos Instalação Telhado de telha Carga de vento até 60m/s Carga de neve 1,4 kN/m² Ângulo de inclinação Paralelo à superfície do telhado Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aço inoxidável SUS304 Garantia 10 Anos de garantia

Solário BIPV

As estufas fotovoltaicas da série SolFirsTechPVROOM são construídas com vidro temperado e estrutura metálica. As soluções de estufa oferecem funções de geração de energia, proteção contra vento, neve, água e transmissão de luz. Esta série possui estrutura compacta, ótima aparência e alta adaptabilidade à maioria dos locais. Estrutura de vidro temperado + estrutura metálica + energia solar fotovoltaica, uma substituição ecológica para a tradicional sala de estar.

Sistemas de rastreamento solar Horizon Série D+

Rastreador de eixo único horizontal

Suporte de teto BIPV SolFirsTech

Sistemas de rastreamento solar de eixo único com acionamento multiponto da série Horizon D+

Características e Características Alta Adaptabilidade Alta Adaptabilidade Adaptabilidade de diferença de gradiente a terrenos irregulares na direção NS de até 15% Alta estabilidade O acionamento multiponto aumenta significativamente a resistência à torção do vento e a velocidade crítica do vento Compatibilidade Compatível com módulos solares de células de 182/210 mm Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE 7-10) Módulos por Rastreador ≤120 Módulos (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-AI-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Acionamento giratório / atuador linear Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento

Garagem solar fotovoltaica

Características ·Integração de edifícios fotovoltaicos, bela aparência ·Excelente combinação com módulos fotovoltaicos para garagem com boa geração de energia ·A geração de energia fotovoltaica economiza energia e é ecologicamente correta ·Sem emissões, sem ruído, sem poluição ·Pode fornecer energia à rede e ganhar contas com energia solar Aplicativo ·Fábrica ·Recorrer ·Edifício comercial ·Centro de conferências ·Prédio de escritórios ·Estacionamento ao ar livre ·Hotel Parâmetros do sistema Potência do sistema 21,45 kW Energia do painel solar 550 W Número de painéis solares 39 sim Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Potência nominal de saída do inversor 20 kW Potência aparente máxima de saída 22 kVA Tensão nominal da rede 3/N/PE, 400 V Frequência de rede nominal 50Hz Eficiência máxima 98,60% Proteção contra efeito ilha SIM Proteção de conexão reversa CC SIM Proteção contra curto-circuito CA SIM Proteção contra corrente de fuga SIM Nível de proteção de entrada IP66 Temperatura de trabalho -25~+60°C Método de resfriamento Resfriamento natural Altitude máxima de trabalho 4 km Comunicação 4G (opcional)/WiFi (opcional) Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Pilha de carregamento 2 conjuntos de pilhas de carregamento DC integradas de 120 kW Tensão de entrada e saída da pilha de carga Tensão de entrada: 380 Vca Tensão de saída: 200-1000 V Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
