Item número.:
SF-TF-01Pagamento:
TT,LCPreço:
$0.029/WOrigem do produto:
ChinaCor:
silverPorto de embarque:
Xiamen,ChinaTempo de espera:
15-20 working days

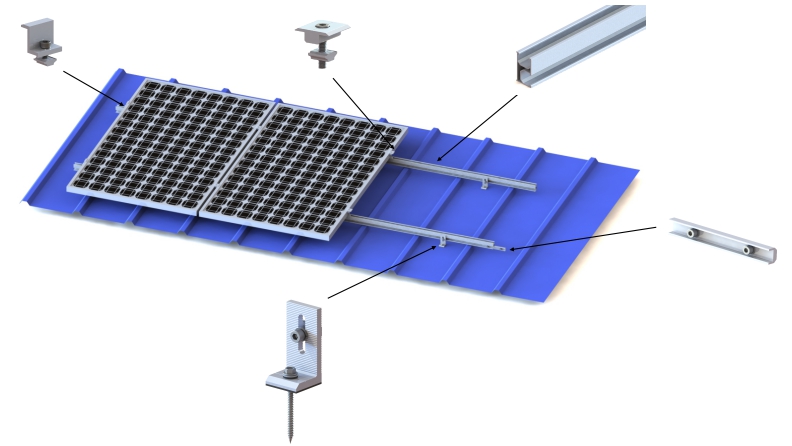

Suporte de pé em L para sistema de montagem de telhado de zinco solar
SolFirsTech Os suportes de montagem de painéis solares são muito fáceis de usar e podem suportar tetos de barcos RV fora da rede e qualquer superfície plana.
Os suportes de montagem solar são fabricados em alumínio de alta qualidade e, portanto, são muito leves e convenientes.
Os suportes de montagem solar são compatíveis com qualquer painel solar. Podem funcionar com ou sem trilho-guia em sistemas conectados e desconectados da rede.
O gancho pode ser usado com telhados compostos ou de metal, bem como com sistemas de montagem em trilhos e chapas de outros fabricantes.
Fácil instalação e sem necessidade de manutenção.
Especificação Técnica
| Tipo de montagem |
SolFirsTech Suportes de montagem para telhado de zinco |
|
Local de instalação |
Telhado de zinco |
|
Materiais estruturais |
Liga de alumínio e aço inoxidável |
|
Velocidade do vento de sobrevivência |
60 m/s |
|
Carga de neve de projeto |
1,4 KN/m2 |
|
Ângulo de inclinação do sistema |
10-45° |
|
Orientação do módulo |
Vertical ou horizontal |
|
Padrão de design |
AS/NZS 170 |
|
Vida |
A vida útil do projeto é de 25 anos, garantia de qualidade de 10 anos |
|
Prazo de entrega |
Com 20-30 dias |
|
Pacote |
Caixa, palete de madeira para montagem solar |
Sistema de montagem com lastro de alumínio, fácil de instalar---O design simples e os componentes pré-montados garantem uma instalação rápida e fácil.
Com uma variedade de diferentes suportes para telhado de lata, Sistema de montagem de telhado de zinco SolFirsTech pode se encontrar telhado de metal trapezoidal ou corrugado e telhado de costura vertical exigem com ou sem penetração nos telhados.

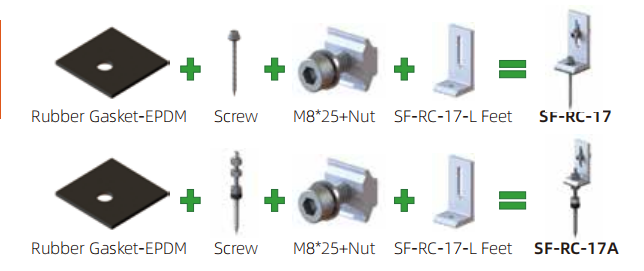

Série de braçadeiras de telhado SolFirsTech-RC Dimensões (mm) UM B C D SolFirsTech-RC-01 18 13,5 10,5 10 SolFirsTech-RC-0 2 26 12 10,5 18 SolFirsTech-RC-0 3 35 21,6 2,5 31,5 SolFirsTech-RC-0 4 16.3 16.3 2,5 12 SolFirsTech-RC-0 5 15 12.2 10 10 Detalhes técnicos Instalação Telhado de metal Carga de vento até 60m/s Carga de neve 1,4 kN/m² Ângulo de inclinação Paralelo à superfície do telhado Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
Etapas de instalação Detalhes técnicos Descrição do projeto: Esta solução permite que os painéis solares gerem energia a partir da luz solar, enquanto sua estrutura inferior fornece um ambiente de crescimento adequado para plantações, fungos comestíveis e gado. Instalação Chão Fundação Parafuso de aterramento / concreto Carga de vento até 60m/s Carga de neve 1,4 kN/m² Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto
Características ·Design de núcleo duplo MCU, excelente desempenho ·O modo de energia da rede elétrica/modo de economia de energia/modo de bateria pode ser alternado e a aplicação é flexível ·Saída CA de onda senoidal pura, que pode se adaptar a vários tipos de cargas ·Ampla faixa de tensão de entrada, saída de alta precisão, tensão totalmente automática função de estabilização ·O módulo LCD exibe os parâmetros operacionais do equipamento em tempo real, indicação clara do status da operação ·Função de proteção completa (sobrecarga da bateria, alta tensão, proteção de baixa tensão, proteção contra sobrecarga, proteção contra curto-circuito, proteção contra superaquecimento) Aplicativo ·Lar ·Escola ·Rua ·Defesa de fronteira ·Área pastoral ·Equipamentos industriais ·Equipamentos de comunicação via satélite ·Navios e outros novos campos de geração de energia Parâmetros do sistema Potência do sistema 1 kW 3 kW 5 kW 10 kW 15 kW 20 kW Energia do painel solar 335 W 420 W Número de painéis solares 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Caixa combinadora CC 1 CONJUNTO Controlador 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A Bateria de lítio/Bateria de chumbo-ácido (Gel) 24V 48V 96V 216V Capacidade da bateria 200 Ah 250 Ah 200 Ah 300 Ah 400 Ah Tensão de entrada CA do inversor 170-275 V Frequência lateral de entrada CA do inversor 45-65Hz Potência nominal de saída do inversor off-grid 0,8 kW 2. 4 kW 4 kW 8 kW 12 kW 16 kW Potência aparente máxima de saída no lado fora da rede 1KVA30S 3KVA30s 5KVA30s 10KVA10min 15KVA10min 20KVA10min Tensão de saída nominal no lado fora da rede 1/N/PE, 220V Frequência de saída nominal no lado fora da rede 50Hz Temperatura de trabalho 0 ~ +40 °C Método de resfriamento Resfriamento a ar Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de suporte fotovoltaico Suporte de alumínio/aço carbono (um conjunto) Cargas elétricas para sistema solar off-grid de 3 kW Equipamentos elétricos Não. Potência (W) Despesa diária (h) Consumo total de eletricidade (Wh) Ventilador de mesa 2 45 5 450 Luzes LED 4 2/3/5Z7 6 204 aparelho de TV 1 100 4 400 Forno de microondas 600 0,5 300 Espremedor 300 0,6 180 Frigorífico 150 24 150*24*0,8=2880 Ar condicionado 1100 6 1100*6*0,8=5280 Consumo total de eletricidade 9694
Características e recursos Alta Adaptabilidade Adaptabilidade de diferença de gradiente a terrenos irregulares na direção NS de até 15% Menos pilha s O projeto do módulo 2P economiza fundações de estacas (até 140 peças/MW) e reduz significativamente o custo Compatibilidade Compatível com módulos solares de células de 182/210 mm Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigorosos testes em túnel de vento. Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45°/±60° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 35 m/s (ASCE 7-10) Módulos por Rastreador ≤60 Módulos (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-AI-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Transmissão de giro Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Características e recursos Alta capacidade Cada dois rastreadores são conectados para até 4 sequências de módulos (120 peças) Compatibilidade Compatível com módulos solares de células de 182/210 mm Alta estabilidade Esteja equipado com amortecedor para reduzir a ressonância em ambientes extremos Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±50° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE7-10) Velocidade máxima do vento
SolFirsTech Sistema de montagem no telhado é amplamente utilizado para sistemas de montagem solar em telhados comerciais e residenciais, instalação rápida e economia de custos de mão de obra.
Local de instalação Teto Tipo Ajustável Tamanho Personalizado Cor Natureza Material SUS304 Certificação ISO9001 Garantia 10 anos e 20 anos de vida útil
Características ·Tecnologia de inversor de controle inteligente DSP, com excelente desempenho ·Saída CA de onda senoidal pura, com forte adaptabilidade à carga ·Modo de exibição LCD+LED, com indicação clara do status operacional do equipamento ·Com proteção contra sobrecarga de saída, diversas proteções automáticas e alarmes ·Controle de carga inteligente, pontos de parâmetros de carga programáveis para atender aos requisitos especiais de diferentes ocasiões ·A bateria pode ser configurada com vários parâmetros de proteção, com função de proteção por senha Aplicativo ·Aplicações de geração de energia solar em larga escala, como indústria e mineração ·Defesa de fronteira ·Áreas pastorais ·Ilhas ·Estações base de telecomunicações Parâmetros do sistema Potência do sistema 10 kW 15 kW 20 kW 30 kW 50 kW Energia do painel solar 420 W Número de painéis solares 24 PCS 36 PCS 48 PCS 72 PCS 120 PCS Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Caixa combinadora CC 1 CONJUNTO Controlador 216V50A 216V75A 216V100A 216V150A 348V150A Bateria de lítio/Bateria de chumbo-ácido (Gel) 216V 348V Capacidade da bateria 200 Ah 300 Ah 400 Ah 600 AH Tensão de entrada CA do inversor 304-456V Frequência lateral de entrada CA do inversor 45-65Hz Potência nominal de saída do inversor off-grid 8 KW 12 kW 16 kW 24 kW 40 kW Potência aparente máxima de saída no lado fora da rede 10KVA10min 15KVA10min 20KVA10min 30KVA10min 50KVA10min Tensão de saída nominal no lado fora da rede 3/N/PE,380/400 Frequência de saída nominal no lado fora da rede 50Hz Temperatura de trabalho 0~+40°C Método de resfriamento Resfriamento a ar Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
Eólica e Solar dois modo de carregamento Luz de rua solar
Luz de rua LED solar à prova d'água de alumínio, design simples, prática, alimentada por energia solar, economiza energia e é ecologicamente correta.
