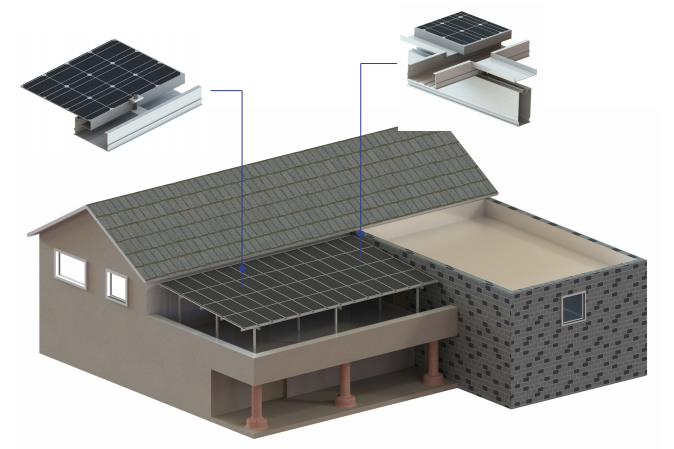

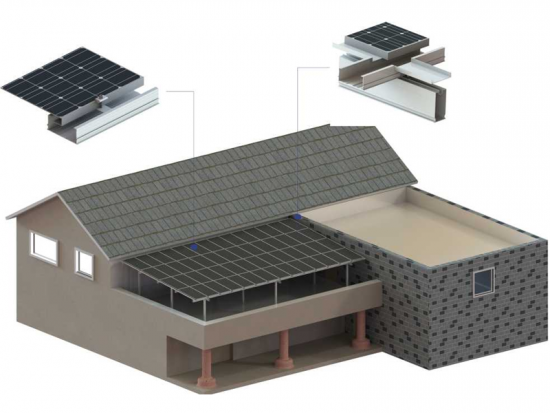

SolFirsTechPVROOF é uma série de galpões de alumínio à prova d'água que combinam estrutura de construção e geração de energia, oferecendo funções de proteção contra vento, neve, água e transmissão de luz. Esta série possui estrutura compacta e ótima aparência. e alta adaptabilidade a a maioria dos sites.
Estrutura à prova d'água + energia solar fotovoltaica, um eco- substituição amigável ao dossel tradicional.
Item número.:
SFPVROOF02Pagamento:
T/TOrigem do produto:
ChinaTempo de espera:
30 days
Características:
Adaptação do local:
5 séries e 48 seções transversais para você escolher. De acordo com as condições do local, podemos selecionar o material apropriado e a estrutura adequada, atendendo aos padrões técnicos. Mais opções para decorar seu espaço.
Boa resistência às intempéries:
A estrutura de alumínio com superfície anodizada garante longa vida útil, estabilidade e proteção contra corrosão.
Alta resistência à carga:
Nesta solução são consideradas 35 cm de cobertura de neve e 42 m/s de velocidade do vento, de acordo com a norma EN13830.
Aplicações típicas:
Área impermeável na casa / vila Área impermeável no telhado Área impermeável no telhado de metal
Extensões opcionais:
Estrutura de estrutura de aço montada em telhado existente que funciona como um galpão independente

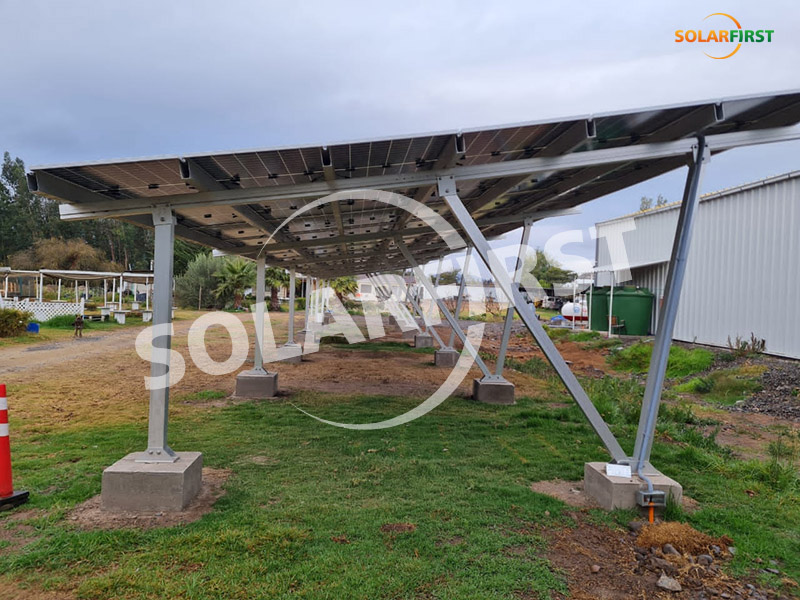

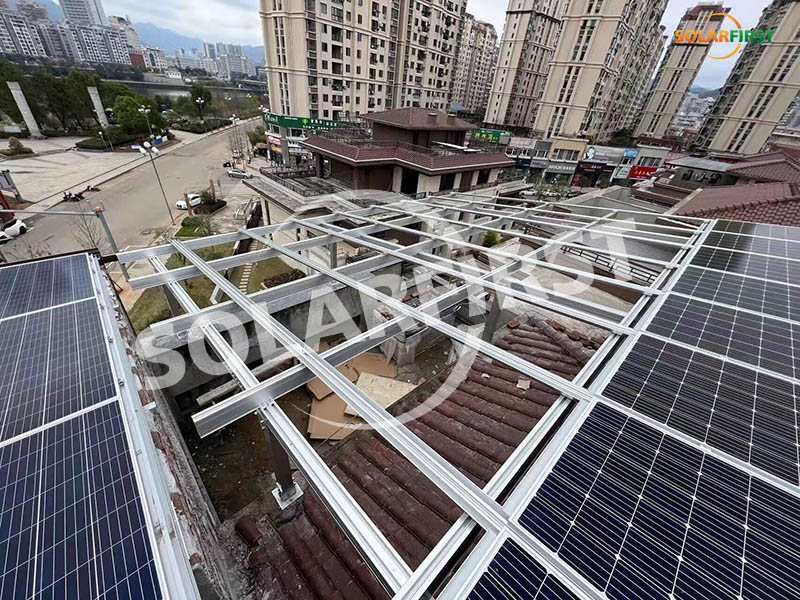

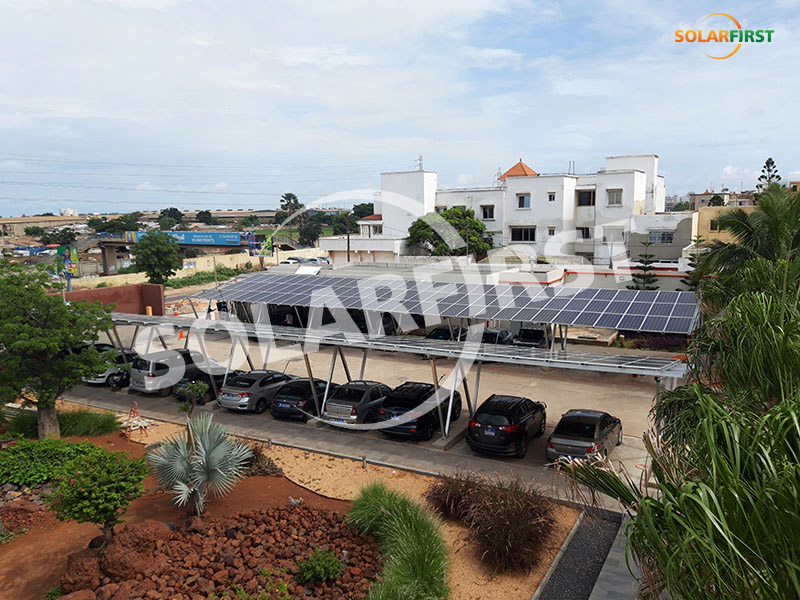

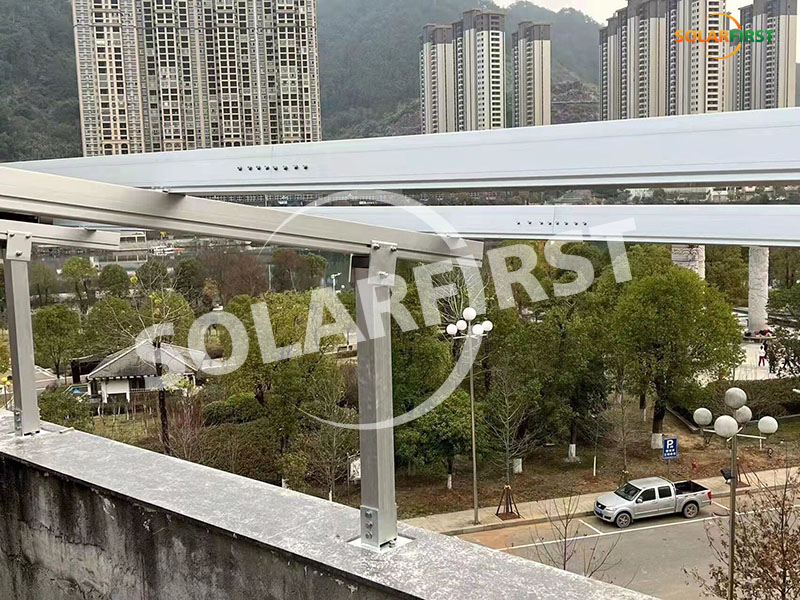

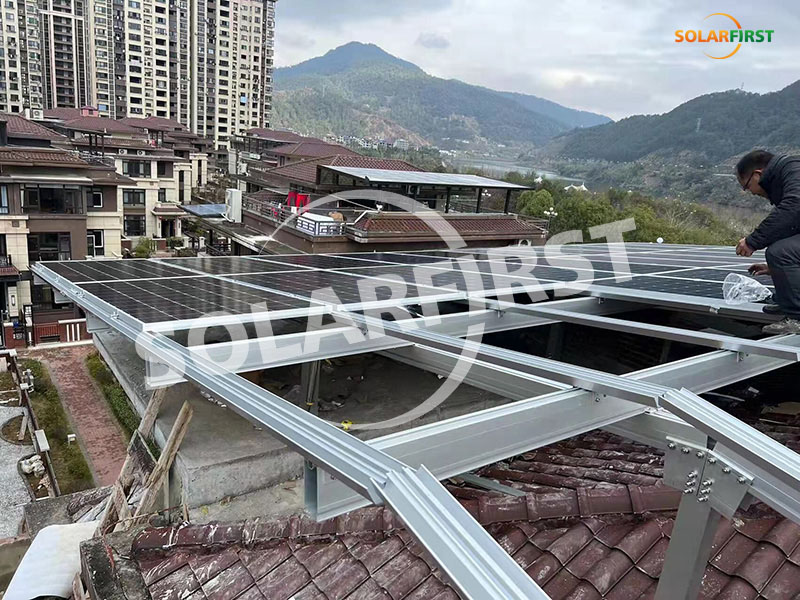

Referência do Projeto
Detalhes técnicos Descrição do projeto: Esta solução também é aplicável em telhados de solo ou concreto com pequena inclinação. Estrutura leve, forte resistência, boa flexibilidade, o cliente pode escolher o ângulo de inclinação de acordo com a necessidade do projeto. Instalação Telhado de concreto/chão Carga de vento até 60m/s Carga de neve 1,4 kN/m² Ângulo de inclinação 5~60 ° Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
Luz de rua LED solar à prova d'água tudo em um, design tudo em um, a luz e o painel solar da luz de rua solar integrada são integrados em uma estrutura, que é fácil de instalar.
Esta solução também é aplicável em telhados de concreto ou de solo com pequena inclinação. Sua estrutura é leve, de alta resistência e boa flexibilidade.
Detalhes técnicos Descrição do projeto: Esta solução é aplicável em solo ou telhado de concreto com pequena inclinação. Estrutura leve, forte resistência, boa flexibilidade. Instalação Chão/Telhado de Concreto Carga de vento até 60m/s Carga de neve 1,4 kN/m² Ângulo de inclinação 0~60° Padrões UM GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
Suportes em L para montagem de painéis solares em telhados de zinco, instalação muito fácil.
Detalhes técnicos Instalação Chão Fundação PHC/Pilha moldada no local Layout dos módulos Linha única em retrato Vão único ≤50m Carga de vento 0,45KN/㎡ (Ajustável de acordo com o projeto) Carga de neve 0,15 KN/㎡ (Ajustável de acordo com o projeto) Ângulo de inclinação ≤15° Padrões GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023 Material Alumínio anodizado AL6005-T5, aço galvanizado a quente, aço pré-revestido com Zn-Al-Mg, aço inoxidável SUS304 Garantia Garantia de 10 anos
Características e recursos Alta estabilidade Suportes triangulares e estrutura simples para maior estabilidade Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna, de acordo com o terreno e o clima Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único inclinado Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45° Ângulo de inclinação Azimute 5-25° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 40 m/s (ASCE 7-10) Módulos por Rastreador Módulos W20 (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B com revestimento de Zn-Al-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Transmissão de giro Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
O Sistema de Parafuso de Aterramento é um sistema de fundação moderno, que utiliza uma máquina de perfuração para instalação, o que o torna a solução de fundação mais eficiente e econômica. Pode ser amplamente aplicado em diferentes condições de solo. O parafuso de aterramento pode ser usado para diversos tipos de aplicações, como sistema solar; estrutura de temporizador.
As soluções de paredes de vidro fotovoltaico da série SolFirsTechPVROOM combinam estrutura de construção e geração de energia, oferecendo funções de proteção contra vento, neve, água e transmissão de luz. Esta série possui estrutura compacta, ótima aparência e alta adaptabilidade à maioria dos locais. Parede cortina + energia solar fotovoltaica, uma substituição ecológica ao sistema de parede cortina de vidro.
Etapas de instalação Detalhes técnicos Instalação Chão Fundação Parafuso de concreto / Concreto Carga de vento até 60m/s Carga de neve 1,4 kN/m² Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Material Aço galvanizado a quente, alumínio anodizado AL6005-T5, aço pré-revestido com Zn-Al-Mg, Garantia 10 Anos de garantia
A excelente qualidade do aço inoxidável e do alumínio garante a montagem mais durável. Escolha o produto adequado para seu telhado. Ou simplesmente nos informe os detalhes do seu telhado e escolheremos o mais adequado para você.
Características ·Integração de edifícios fotovoltaicos, bela aparência ·Excelente combinação com módulos fotovoltaicos para garagem com boa geração de energia ·A geração de energia fotovoltaica economiza energia e é ecologicamente correta ·Sem emissões, sem ruído, sem poluição ·Pode fornecer energia à rede e ganhar contas com energia solar Aplicativo ·Fábrica ·Recorrer ·Edifício comercial ·Centro de conferências ·Prédio de escritórios ·Estacionamento ao ar livre ·Hotel Parâmetros do sistema Potência do sistema 21,45 kW Energia do painel solar 550 W Número de painéis solares 39 sim Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Potência nominal de saída do inversor 20 kW Potência aparente máxima de saída 22 kVA Tensão nominal da rede 3/N/PE, 400 V Frequência de rede nominal 50Hz Eficiência máxima 98,60% Proteção contra efeito ilha SIM Proteção de conexão reversa CC SIM Proteção contra curto-circuito CA SIM Proteção contra corrente de fuga SIM Nível de proteção de entrada IP66 Temperatura de trabalho -25~+60°C Método de resfriamento Resfriamento natural Altitude máxima de trabalho 4 km Comunicação 4G (opcional)/WiFi (opcional) Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Pilha de carregamento 2 conjuntos de pilhas de carregamento DC integradas de 120 kW Tensão de entrada e saída da pilha de carga Tensão de entrada: 380 Vca Tensão de saída: 200-1000 V Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
