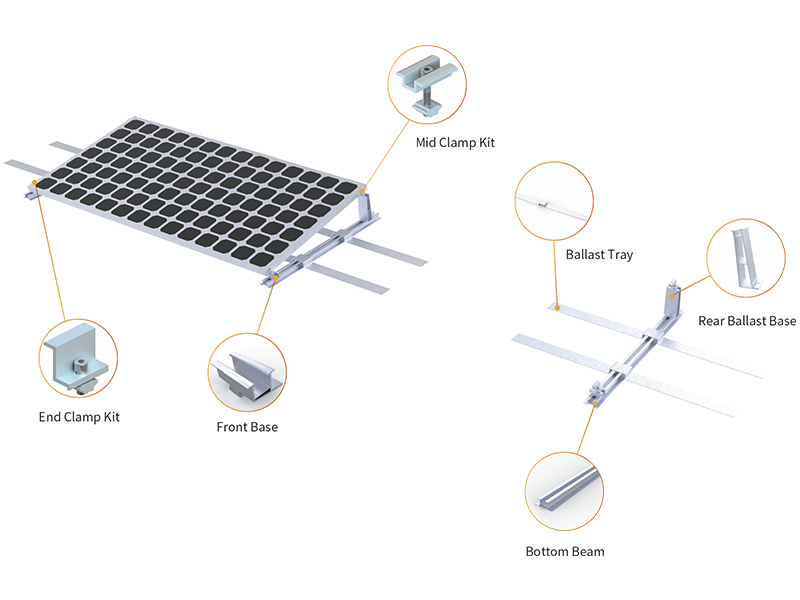

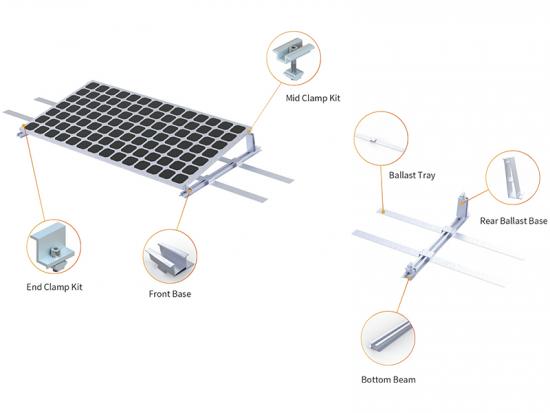

Esta solução também é aplicável em telhados de concreto ou de solo com pequena inclinação. Sua estrutura é leve, de alta resistência e boa flexibilidade.
|
Detalhes técnicos
|
|
|
Descrição do Projeto: Esta solução também é aplicável em solo ou coberturas de concreto com pequena inclinação. Sua estrutura é leve, de alta resistência e
d boa flexibilidade.
|
|
|
Instalação |
Chão /Telhado de concreto |
|
Vento Carregar |
até 60m/s |
|
Carga de neve |
1,4 kN/m² |
|
Ângulo de inclinação |
5 ° , 10° , 1 5° |
|
Padrões |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
Material |
Alumínio Anodizado A L6005-T5, Aço Inoxidável SUS304 |
|
Garantia |
Garantia de 10 anos |
Características · Fonte de alimentação ininterrupta, comutação em 20 ms, redução de picos e preenchimento de vales · Vários modos de trabalho, para que a taxa de autoutilização atinja 95% · Alta eficiência de carga e descarga, melhorando os benefícios econômicos do sistema · Compatível com baterias de chumbo-ácido e lítio, podendo corresponder a soluções econômicas em diferentes mercados ·Função de gerenciamento BMS inteligente para melhorar a confiabilidade da bateria ·Usando tecnologia de isolamento de alta frequência para tornar o sistema mais seguro e com maior vida útil · 24- gerenciamento inteligente de energia por hora, controle remoto de um botão e função de atualização, compreensão em tempo real do estado das usinas fotovoltaicas Aplicativo ·Locais onde não há energia disponível devido a cortes de energia ou autoconsumo fotovoltaico ·Locais onde o preço da eletricidade para uso próprio é mais alto do que o preço da rede ·Locais onde o preço de pico da eletricidade é mais alto do que o preço normal da eletricidade Parâmetros do sistema Energia do painel solar 400 W Tensão do painel solar 41V Número de painéis solares 12 PCS 14 peças 20 PCS Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Voltagem da bateria 48V Capacidade da bateria 100A h 200 Ah Método de comunicação da bateria CAN/RS485 Potência nominal de saída do inversor off-grid 3 kW 5 kW Potência aparente máxima de saída no lado fora da rede 4,5 KVA, 10S 7KVA,10S Tensão de saída nominal no lado fora da rede 1/N/PE, 220V Frequência de saída nominal no lado fora da rede 50Hz Tempo de comutação fora da rede
Os pés solares L são comumente usados em sistemas de energia solar de telhado, pois são o conector do trilho e do telhado.
Steel Solar Ground Carports oferece uma solução flexível, simples e acessível para sistemas de montagem solar. Os carports solares utilizam áreas de estacionamento existentes para gerar energia renovável e fornecer estacionamento coberto ou na sombra para automóveis, cargas elétricas e sistemas solares MW conectados à rede.
Etapas de instalação Acessórios Detalhes técnicos Instalação G redondo Fundação Estaca de parafuso / Concr ete Carga de vento até 60 EM Carga de neve 1.4 kn /m² Padrões GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50017-2017 Material Alumínio anodizado AL6005-T5, aço galvanizado a quente, aço pré-revestido com Zn-Al-Mg, aço inoxidável SUS304 Garantia Garantia de 10 anos
Steel Solar Ground Carports oferece uma solução flexível, simples e acessível para sistemas de montagem solar. Os carports solares utilizam áreas de estacionamento existentes para gerar energia renovável e fornecer estacionamento coberto ou na sombra para automóveis, cargas elétricas e sistemas solares MW conectados à rede.
Características e recursos Alta estabilidade Suportes triangulares e estrutura simples para maior estabilidade Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna, de acordo com o terreno e o clima Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único inclinado Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45° Ângulo de inclinação Azimute 5-25° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 40 m/s (ASCE 7-10) Módulos por Rastreador Módulos W20 (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B com revestimento de Zn-Al-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Transmissão de giro Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Diferentes telhados de telha requerem diferentes ganchos de telha, com base no molde do telhado de telha, você pode escolher o gancho adequado de acordo com o tipo do seu telhado.
Trabalhar com módulo solar de película fina, módulo solar de vidro-vidro, módulo solar sem moldura Não.q` Nome do produto Foto SolFirsTech-BM-EC80 Kit de grampo final para módulo sem moldura SolFirsTech-BM-IC80 Kit de grampo médio para módulo sem moldura SolFirsTech-MC-HP12 Kit de grampo médio SolFirsTech-MC-HP18 Kit de grampo final SolFirsTech-MC-SolFirsTech71 Kit de grampo final SolFirsTech-MCSolFirsTech70 Kit de grampo médio SolFirsTech-EC-F35-50 Kit de grampo de extremidade ajustável
Detalhes técnicos Instalação Telhado de metal Carga de vento até 60m/s Carga de neve 1,4 kN/m² Ângulo de inclinação 5°~ 45° Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
SolFirsTech M este R aflição C lábio eu ock é bem recebido pelos clientes e é amplamente aplicado em nossos projetos de telhados na Malásia. SolFirsTech M este R aflição C lábio eu ock usado na Malásia 4 MW Telhado . Projeto é feito de AL6005-T5 e SUS304 parafusos e é travado diretamente no telhado de metal. Fim C lâmpada K isso é e M eu ia C lâmpada K isso é são colocados acima do C lábio eu ock s para fixar bem os painéis solares.
Luz de rua LED solar à prova d'água de alumínio, design simples, prática, alimentada por energia solar, economiza energia e é ecologicamente correta.
Características e Características Alta Adaptabilidade Alta Adaptabilidade Adaptabilidade de diferença de gradiente a terrenos irregulares na direção NS de até 15% Alta estabilidade O acionamento multiponto aumenta significativamente a resistência à torção do vento e a velocidade crítica do vento Compatibilidade Compatível com módulos solares de células de 182/210 mm Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE 7-10) Módulos por Rastreador ≤120 Módulos (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-AI-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Acionamento giratório / atuador linear Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
