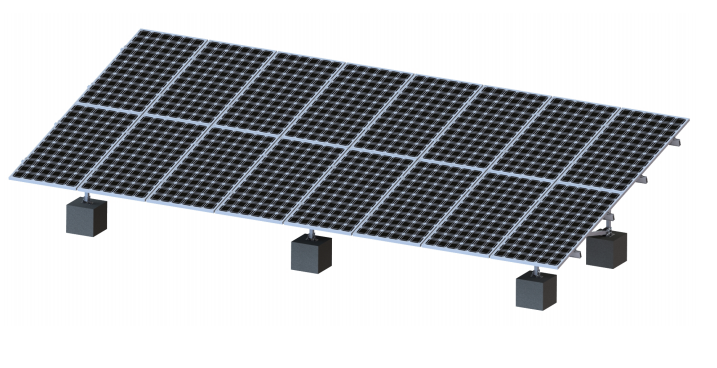

Sistema de montagem solar no solo É aplicado em grandes usinas solares comerciais para serviços públicos. Trata-se de um sistema montado em coluna única, adequado para módulos com e sem moldura.
Pagamento:
T/TOrigem do produto:
Xiamen ChinaPorto de embarque:
XiamenTempo de espera:
2 weeks
SolFirsTech Descrição do produto:
1. Visão geral

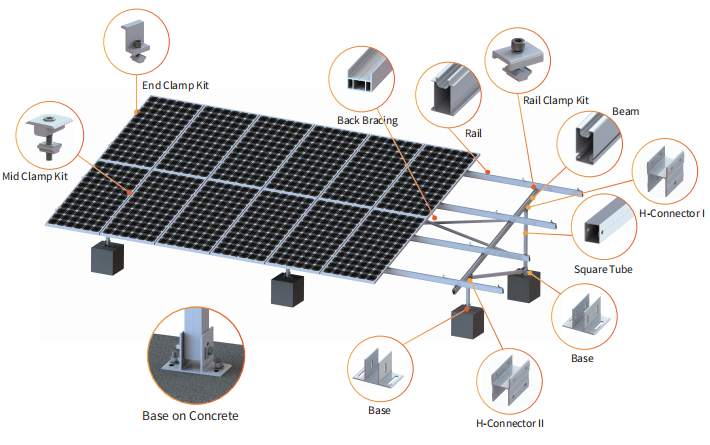

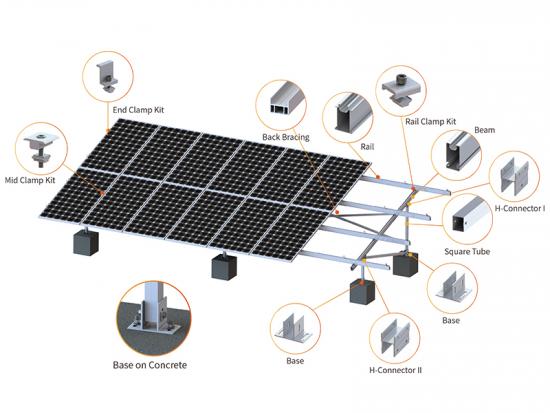

Sistema de montagem solar no solo foi desenvolvido para a montagem de sistemas fotovoltaicos em campos abertos. A estabilidade e a segurança deste produto estão em conformidade com as normas internacionais de mecânica estrutural e construção. Sistema de montagem no solo pode ser instalado nas diferentes soluções de fundação, como concreto com parafuso pré-enterrado, enterrado diretamente e parafuso de aterramento . Este produto é fabricado em aço galvanizado a quente e liga de alumínio anodizado, com excelente resistência à corrosão, adequado para uso externo. De acordo com os requisitos práticos, o sistema pode ser planejado e personalizado na fábrica para evitar soldagem e corte no local, economizando tempo e dinheiro.
2. Características
1). Fácil instalação:
Planejamento e usinagem na fábrica economizando tempo e custos.
2). Grande flexibilidade:
O conjunto de aterramento pode ser planejado de quilowatt a megawatt.
3). Estável e seguro:
Projetar e verificar a estrutura de acordo com a mecânica estrutural e leis de construção.
4). Excelente duração:
Para uso externo, todo o material selecionado possui proteção anticorrosiva de alta classe.
3. Parâmetro Técnico Principal
| Local de instalação: | Campo aberto |
| Ângulo de inclinação: | 10-60 graus |
| Altura do edifício: | até 20m |
| Resistência máxima ao vento: | até 60m/s |
| Carga de neve: | até 1,4 KN/m2 |
| Padrões: | GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50429-2007 |
| Material: | Liga de alumínio de alta qualidade, aço inoxidável, aço galvanizado |
| Solução de Fundação: | Concreto com parafuso pré-enterrado, enterrado diretamente, parafuso de aterramento etc. |
| Cor: | Natural ou opcional |
| Anticorrosivo: | Anodizado, galvanizado a quente |
| Garantia: | 10 anos |
| Duração: | Mais de 20 anos |
4. Aplicação
Fácil de instalar---O design simples e os componentes pré-montados garantem uma instalação rápida e fácil.
Etapas de instalação Tipos de pilhas PHC Detalhes técnicos Descrição do projeto: 1. Aplicável a piscinas, pântanos, áreas úmidas ou áreas de lama profunda. 2, Particularmente adequado para áreas propensas a inundações. Ins talação G redondo Fundação Montagem de estaca / estaca alta de concreto (H≥600mm) Carga de vento até 60 EM Carga de neve 1.4 kn /m² Padrões GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50017-2017 Material Alumínio anodizado AL6005-T5, aço galvanizado a quente, aço pré-revestido com Zn-Al-Mg, aço inoxidável SUS304 Garantia Garantia de 10 anos Referência do Projeto

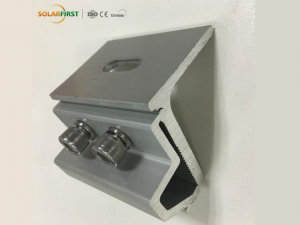

O grampo de costura vertical para telhado SolFirsTech é amplamente aplicado em projetos de telhados comerciais e residenciais. O sistema foi projetado para telhados de metal, o que é muito popular entre os clientes. A ampla variedade de componentes diferentes torna possível fixar quase todos os tipos de módulos.
Características ·Lente patenteada, distribuição de luz em forma de asa de morcego, a luz é bem distribuída ·Sistema de controle inteligente para reduzir o consumo de energia de toda a lâmpada ·Toda a lâmpada é fácil de montar e fácil de manter · Altos tempos de ciclo, econômicos e práticos Aplicativo ·Iluminação rodoviária ·Iluminação paisagística ·Escolas ·Campo remoto ·Agricultura e pecuária Especificações de iluminação pública híbrida eólica-solar Energia do painel solar 120 W±15% 1 50 W±15% 240 W±15% 300 W±15% Turbina eólica de eixo horizontal 200 W 300 W 400 W 500 W Controlador híbrido eólico e solar 1 CONJUNTO Capacidade da bateria 12V/1 50 Ah 12V/1 00 Ahx2 12V/1 50 Ahx2 12V/ 200 Ahx2 Tipo de Bateria Baterias de chumbo-ácido (Gel) Potência da luz principal 40W 50W 80 W 100 W Temperatura de cor 400 0 K Altura de toda a luminária 7,0 m 8,0 m 9,0 m 10,0 m Temperatura de operação -20°C~55°C Resistência à prova de vento 27 m/s （ Vento Grau 10 ) Dias chuvosos 5 〜 7 dias
Local de instalação Telhado de telha Tipo Não ajustável Tamanho Personalizado Cor Natureza Material SUS304 Certificação ISO9001 Garantia 10 anos e 20 anos de vida útil
Características ·Sistema híbrido eólico-solar estável e confiável ·Custo-efetivo ·Implantação flexível ·Múltipla gama de aplicações ·Baixo custo de manutenção ·Alta integração do sistema, pequena área de terra Aplicativo ·Demonstração de pesquisa científica ·Estação base de comunicação ·Fornecimento de energia residencial ·Monitoramento hidrológico ·Prevenção de incêndios florestais ·Posto de guarda de fronteira ·Fonte de alimentação da ilha Parâmetros do sistema Energia do painel solar 200 W 250 W 250 W Número de painéis solares 2 PCS 4 peças 6 peças Turbina eólica de eixo horizontal 1 kW 2 kW 3 kW Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Controlador híbrido eólico e solar 1 kW 2 kW 3 kW Bateria de lítio/Bateria de chumbo-ácido (Gel) 24V 48V Capacidade da bateria 200 Ah 200 Ah 300 Ah Tensão de entrada CA do inversor 170-275 V Frequência lateral de entrada CA do inversor 45-65Hz Potência nominal de saída do inversor off-grid 1 kW 2 kW 3 kW Potência aparente máxima de saída no lado fora da rede 1,2 KVA, 30 S 2. 4KVA, 30S 3. 6KVA, 30S Tensão de saída nominal no lado fora da rede 1/N/PE, 220V Frequência de saída nominal no lado fora da rede 50Hz Tempo de comutação
Uma das melhores coisas que você pode fazer para o sucesso a longo prazo de um sistema fotovoltaico (PV) é priorizar o gerenciamento dos fios durante o processo de instalação. SolFirsTech-CC-01 SolFirsTech-CC-02 SolFirsTech-CC-03 SolFirsTech-CC-04 SolFirsTech-CC-05
Fácil instalação, todos os tipos de comprimentos de estacas de aterramento galvanizadas por imersão a quente.
Steel Solar Ground Carports oferece uma solução flexível, simples e acessível para sistemas de montagem solar. Os carports solares utilizam áreas de estacionamento existentes para gerar energia renovável e fornecer estacionamento coberto ou na sombra para automóveis, cargas elétricas e sistemas solares MW conectados à rede.
Características ·Lente patenteada, distribuição de luz em forma de asa de morcego, a luz é bem distribuída ·Sistema de controle inteligente para reduzir o consumo de energia de toda a lâmpada ·Toda a luminária é fácil de montar e fácil de manter · Altos tempos de ciclo, econômicos e práticos Aplicativo ·Jardim ·Praça ·Cidade industrial e estrada rural ·Rodovia Especificações de iluminação pública solar Energia do painel solar 85 W±15% 1 20 W±15% 150 W±15% 240 W±15% 240 W±15% capacidade da bateria 12V/1 00 Ah 12V/1 50 Ahx2 12V/1 00 Ahx2 12V/ 150 Ahx2 Tipo de Bateria Baterias de chumbo-ácido (Gel) Potência da luz principal 30W 40W 50W 80 W 100 W Temperatura de cor 400 0 K Altura de toda a luminária 6,0 m 7,0 m 8,0 m 9,0 m 9,0 m Temperatura de operação -20°C~55°C Resistência à prova de vento 27 m/s （ Vento grau 10 ） Dias chuvosos 5 a 7 dias
Características e recursos Alta estabilidade Suportes triangulares e estrutura simples para maior estabilidade Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna, de acordo com o terreno e o clima Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único inclinado Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45° Ângulo de inclinação Azimute 5-25° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 40 m/s (ASCE 7-10) Módulos por Rastreador Módulos W20 (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B com revestimento de Zn-Al-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Transmissão de giro Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Características ·Tecnologia de inversor de controle inteligente DSP, com excelente desempenho ·Saída CA de onda senoidal pura, com forte adaptabilidade à carga ·Modo de exibição LCD+LED, com indicação clara do status operacional do equipamento ·Com proteção contra sobrecarga de saída, diversas proteções automáticas e alarmes ·Controle de carga inteligente, pontos de parâmetros de carga programáveis para atender aos requisitos especiais de diferentes ocasiões ·A bateria pode ser configurada com vários parâmetros de proteção, com função de proteção por senha Aplicativo ·Aplicações de geração de energia solar em larga escala, como indústria e mineração ·Defesa de fronteira ·Áreas pastorais ·Ilhas ·Estações base de telecomunicações Parâmetros do sistema Potência do sistema 10 kW 15 kW 20 kW 30 kW 50 kW Energia do painel solar 420 W Número de painéis solares 24 PCS 36 PCS 48 PCS 72 PCS 120 PCS Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Caixa combinadora CC 1 CONJUNTO Controlador 216V50A 216V75A 216V100A 216V150A 348V150A Bateria de lítio/Bateria de chumbo-ácido (Gel) 216V 348V Capacidade da bateria 200 Ah 300 Ah 400 Ah 600 AH Tensão de entrada CA do inversor 304-456V Frequência lateral de entrada CA do inversor 45-65Hz Potência nominal de saída do inversor off-grid 8 KW 12 kW 16 kW 24 kW 40 kW Potência aparente máxima de saída no lado fora da rede 10KVA10min 15KVA10min 20KVA10min 30KVA10min 50KVA10min Tensão de saída nominal no lado fora da rede 3/N/PE,380/400 Frequência de saída nominal no lado fora da rede 50Hz Temperatura de trabalho 0~+40°C Método de resfriamento Resfriamento a ar Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
