Suporte solar para telhado inclinado SolFirsTech Adequado para instalação de módulos com e sem moldura, embutidos no telhado inclinado. O design profissional torna a instalação mais fácil e rápida. Peças de pré-montagem de alta qualidade e soluções personalizadas economizam tempo e dinheiro na instalação.
Item número.:
SF-TR-002Pagamento:
L/C, T/T, D/P, Western Union, PaypalOrigem do produto:
Fujian, ChinaCor:
NormalPorto de embarque:
XiamenTempo de espera:
within 15-30 working daysSistema de montagem de painéis solares para telhados de telha
SolFirsTech suporte solar para telhado inclinado é fixo Montagem de energia solar fotovoltaica por ganchos em telhado de telhas de rampa. É projetado como um sistema de montagem de unidade modular com materiais de qualidade, o que permite ao instalador instalar qualquer módulo em praticamente qualquer situação ou configuração de montagem. Os componentes são fáceis de instalar e utilizados em diversos tipos de telhados de telhas. SolFirsTech conta com excelentes equipes de engenheiros e sistema de gestão de qualidade para lhe fornecer o serviço perfeito.
Especificações
|
Pr nome do produto |
Suporte de montagem para telhado solar de primeira telha Solar |
|
Local de instalação |
Telhado plano/inclinado, telhado de telha, telha vítrea, qualquer área adequada |
|
Carga de neve: |
Até 1,4 KN/m2 (40pSolFirsTech) |
|
Carga de vento: |
Até 36,9 m/s (150 km/h) |
|
Pressão do vento: |
Até 66,42 KG/m2 |
|
Orientação do módulo: |
Horizontal / vertical |
|
Material |
Alumínio, aço inoxidável, aço carbono, etc. |
|
Cor: |
Natural, prata, cinza ou personalizado |
|
Material da estrutura: |
Anodização, jateamento de areia, galvanização a quente, liga de alumínio etc. |
|
Padrão: |
GB/T13912-2002 ou AS/NZS 1170 ou qualquer outra norma internacional. |
Vantagens de SolFirsTech
★Fácil instalação.
O Sistema de SolFirsTech Pode ser instalado com uma única chave sextavada e kits de ferramentas padrão. Os processos de pré-montagem e pré-corte previnem bastante a corrosão e economizam tempo de instalação e mão de obra.
★
Ótimo
flexibilidade
.
Telhado SolFirsTech
O sistema de montagem possui acessórios de montagem projetados para uso em quase todos os telhados com excelente compatibilidade. Projetado como um sistema de rack universal, módulos emoldurados de todos os fabricantes populares podem ser usados.
★
Alta precisão.
Sem a necessidade de cortes no local, o uso de nossa exclusiva extensão de trilho permite que o sistema seja instalado com precisão milimétrica.
★
Vida útil máxima.
Todos os componentes são feitos de alumínio extrudado de qualidade, aço C e aço inoxidável. A alta resistência à corrosão garante a máxima vida útil possível e também é completamente reciclável.
★
Durabilidade garantida.
A Wanhos Solar oferece uma garantia de 10 anos na durabilidade de todos os componentes utilizados.

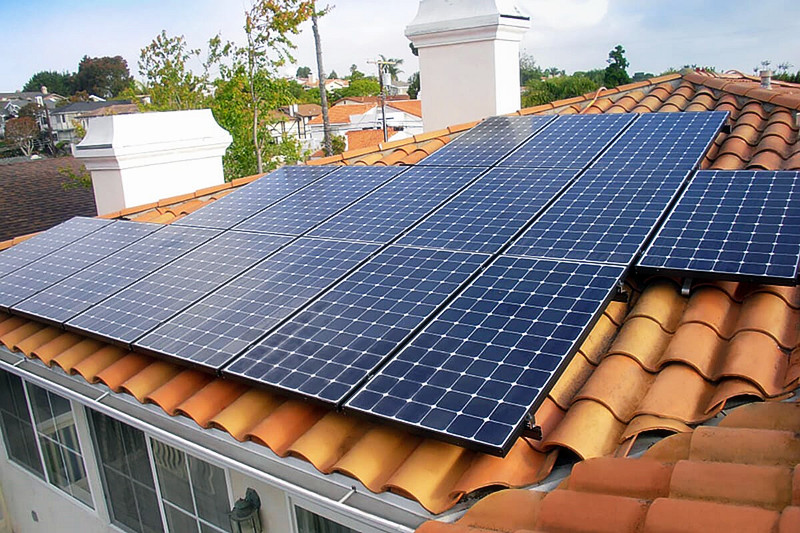

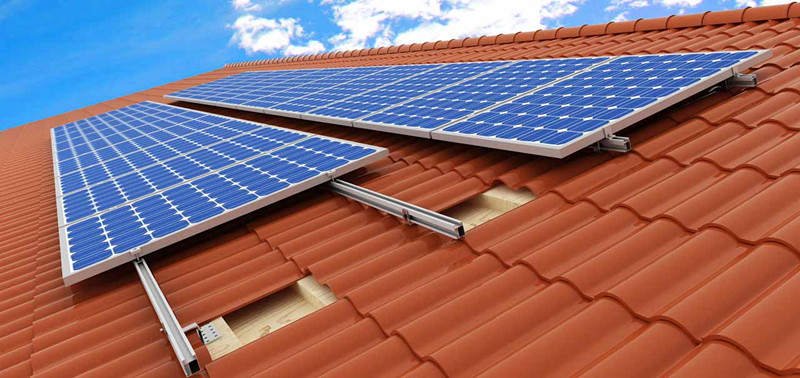

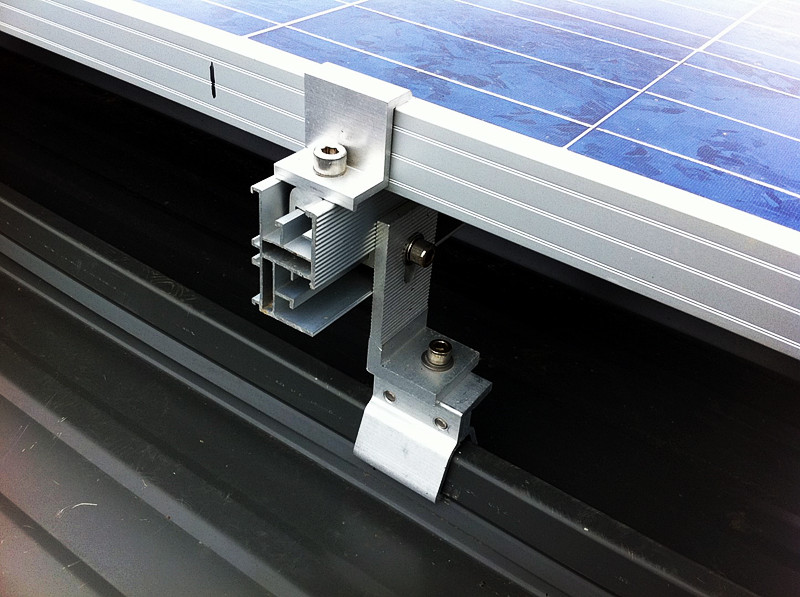

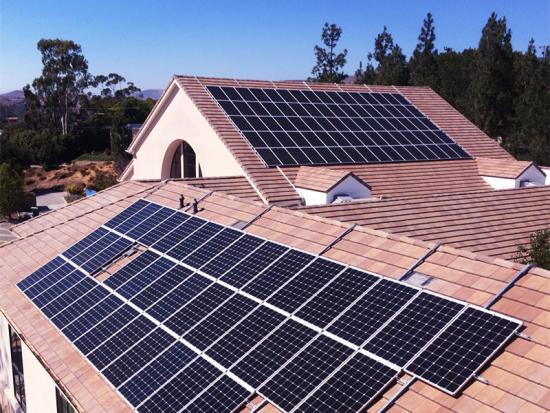

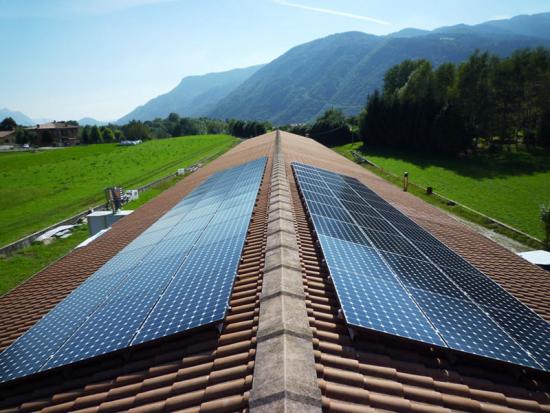

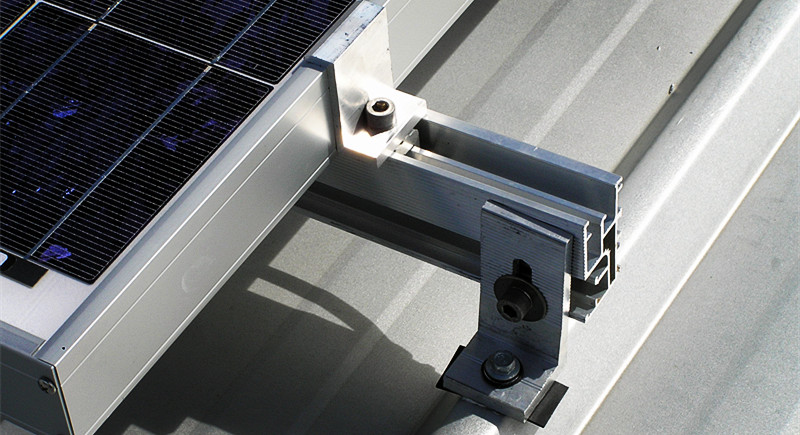

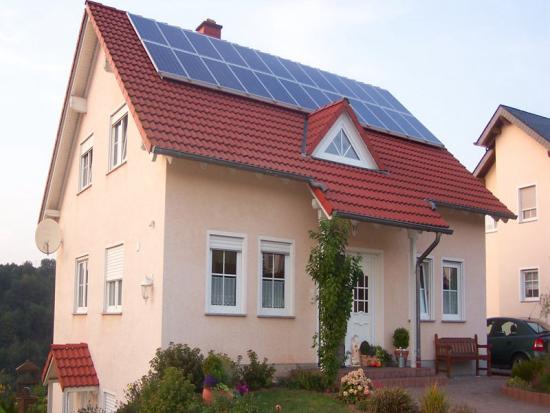

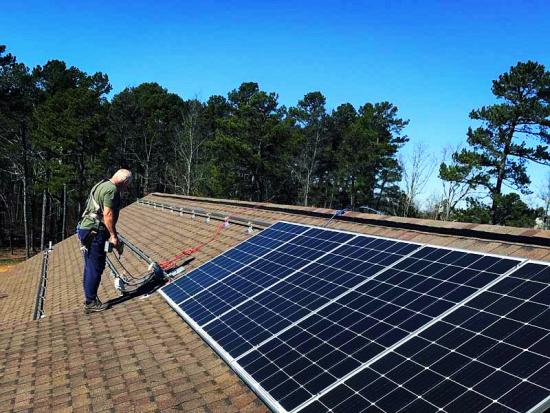

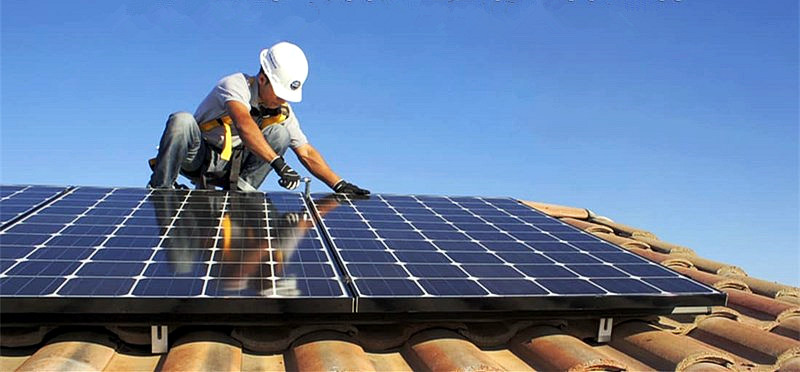

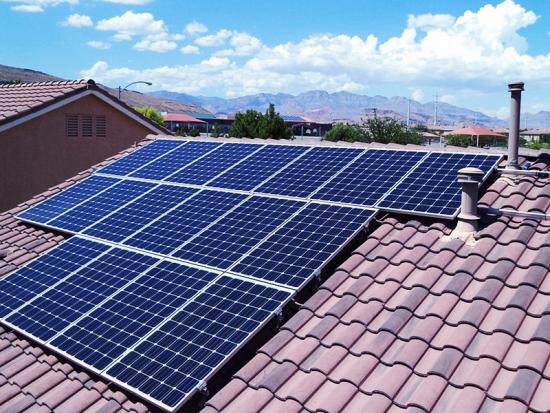

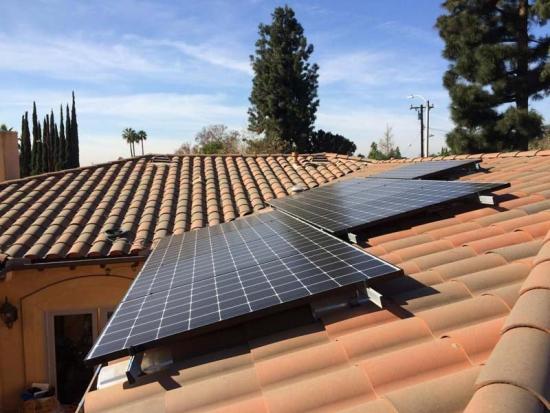

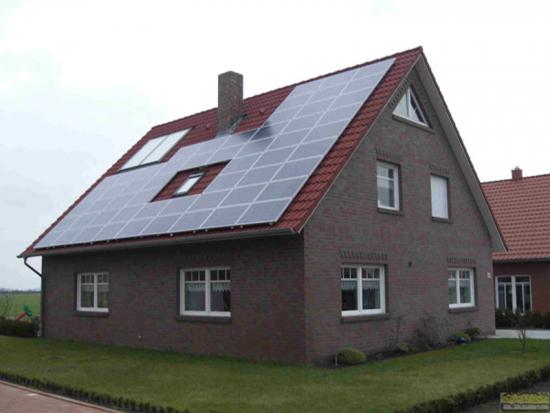

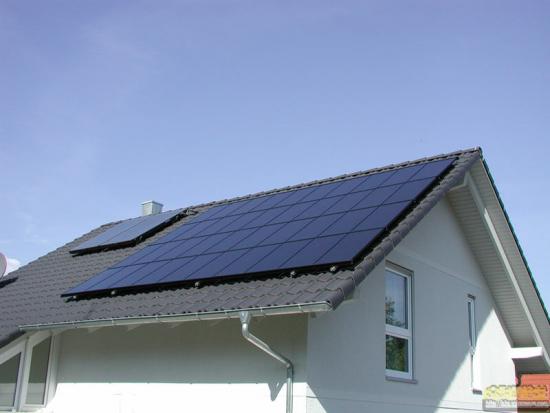

Exposição de produtos

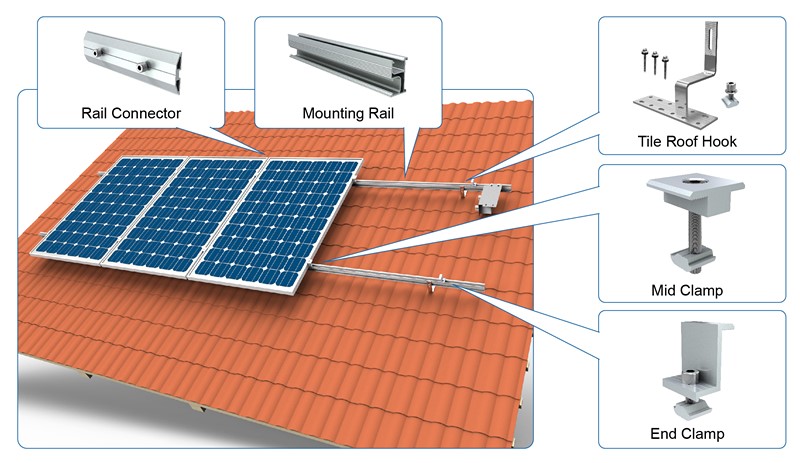

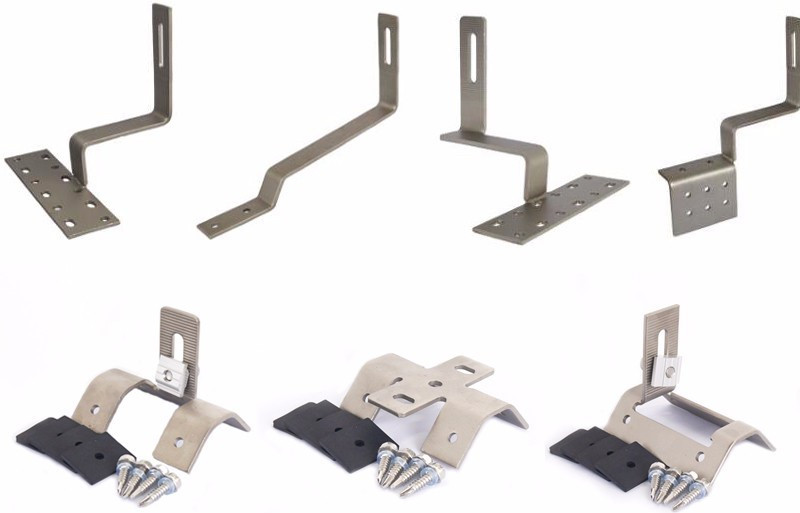

5. Componentes

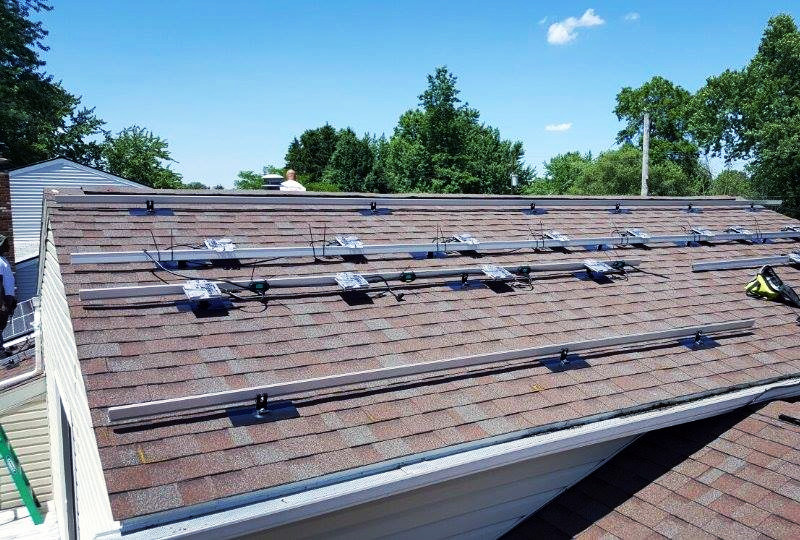

6. Como instalar
Com trilho e módulo inovadores, nossa montagem em telhado de telha permite uma instalação significativamente mais rápida e fácil do que outras.
Esta iluminação pública inteligente fotovoltaica converte energia solar em energia elétrica para iluminação, em comparação com a iluminação pública tradicional. Apresenta vantagens óbvias de proteção ambiental, economia de energia e alta eficiência. Combinado com funções inteligentes, este sistema de iluminação pública também fornece não apenas iluminação confortável e automática, mas também coleta, transmite e libera informações. Será uma abordagem importante e um terminal para comunidades e cidades inteligentes no futuro. Sistema inteligente + solar; um novo tipo de modelo de economia de energia; um símbolo da cidade inteligente.
Características ·Design de núcleo duplo MCU, excelente desempenho ·O modo de energia da rede elétrica/modo de economia de energia/modo de bateria pode ser alternado e a aplicação é flexível ·Saída CA de onda senoidal pura, que pode se adaptar a vários tipos de cargas ·Ampla faixa de tensão de entrada, saída de alta precisão, tensão totalmente automática função de estabilização ·O módulo LCD exibe os parâmetros operacionais do equipamento em tempo real, indicação clara do status da operação ·Função de proteção completa (sobrecarga da bateria, alta tensão, proteção de baixa tensão, proteção contra sobrecarga, proteção contra curto-circuito, proteção contra superaquecimento) Aplicativo ·Lar ·Escola ·Rua ·Defesa de fronteira ·Área pastoral ·Equipamentos industriais ·Equipamentos de comunicação via satélite ·Navios e outros novos campos de geração de energia Parâmetros do sistema Potência do sistema 1 kW 3 kW 5 kW 10 kW 15 kW 20 kW Energia do painel solar 335 W 420 W Número de painéis solares 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Caixa combinadora CC 1 CONJUNTO Controlador 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A Bateria de lítio/Bateria de chumbo-ácido (Gel) 24V 48V 96V 216V Capacidade da bateria 200 Ah 250 Ah 200 Ah 300 Ah 400 Ah Tensão de entrada CA do inversor 170-275 V Frequência lateral de entrada CA do inversor 45-65Hz Potência nominal de saída do inversor off-grid 0,8 kW 2. 4 kW 4 kW 8 kW 12 kW 16 kW Potência aparente máxima de saída no lado fora da rede 1KVA30S 3KVA30s 5KVA30s 10KVA10min 15KVA10min 20KVA10min Tensão de saída nominal no lado fora da rede 1/N/PE, 220V Frequência de saída nominal no lado fora da rede 50Hz Temperatura de trabalho 0 ~ +40 °C Método de resfriamento Resfriamento a ar Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de suporte fotovoltaico Suporte de alumínio/aço carbono (um conjunto) Cargas elétricas para sistema solar off-grid de 3 kW Equipamentos elétricos Não. Potência (W) Despesa diária (h) Consumo total de eletricidade (Wh) Ventilador de mesa 2 45 5 450 Luzes LED 4 2/3/5Z7 6 204 aparelho de TV 1 100 4 400 Forno de microondas 600 0,5 300 Espremedor 300 0,6 180 Frigorífico 150 24 150*24*0,8=2880 Ar condicionado 1100 6 1100*6*0,8=5280 Consumo total de eletricidade 9694
Local de instalação Teto Tipo Ajustável Tamanho Personalizado Cor Natureza Material SUS304 Certificação ISO9001 Garantia 10 anos e 20 anos de vida útil
Características · Tecnologia de controle inteligente de CPU dupla, com saída CA de onda senoidal pura, adaptada a vários tipos de cargas. · Modo de energia útil (modo de rede elétrica) O modo de economia de energia/modo de bateria pode ser definido. Aplicação flexível · Saída USB 5VDC, conveniente e prática · Fácil de transportar Aplicativo · Expedições · Acampamento ao ar livre · Iluminação do Mercado Noturno · Iluminação residencial · Áreas de pobreza Parâmetros do sistema Potência do sistema 0,3 kW 0,5 kW 1 kW Energia do painel solar 180 W 250 W 360 W Número de painéis solares 2 sim Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Controlador 12V30A 24V20A 24V30A Bateria de lítio/Bateria de chumbo-ácido (Gel) 12V 24V Capacidade da bateria 60 Ah 120 Ah Saída CC Saída USB 5V2A ×2 Tensão de entrada CA do inversor 170-275 V Frequência lateral de entrada CA do inversor 45-65 Hz Potência nominal de saída do inversor off-grid 0,3 kW 0,5 kW 1 kW Tensão de saída nominal no lado fora da rede 1/N/PE, 220V Frequência de saída nominal no lado fora da rede 50Hz Temperatura de trabalho 0~+40 ° C Método de resfriamento Refrigerado a ar Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
DRENAGEM DE ÁGUA EM CARTOR Detalhes técnicos Descrição do projeto: O suporte principal da garagem é feito de aço carbono de alta resistência, o trilho e a estrutura à prova d'água O sistema é projetado com liga de alumínio para atender aos requisitos dos clientes em termos de segurança, conveniência de instalação e estética. Seu design estrutural especial permite que vários carros sejam combinados livremente como uma unidade para maximizar o uso do espaço. Instalação Chão Fundação Concreto Carga de vento até 60m/s Carga de neve 1,4 kN/m² Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Material Aço anodizado AL6005-T5, galvanizado por imersão a quente ， Aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto
Estrutura de montagem de painel solar de aterramento de aço galvanizado/alumínio de alta qualidade
Local de instalação Teto Tipo Não ajustável Tamanho Personalizado Cor Natureza Material SUS304 Certificação ISO9001 Garantia 10 anos e 20 anos de vida útil
Características e recursos Alta Adaptabilidade Adapta-se a quase todos os terrenos Alta estabilidade Estrutura espinha de peixe, suporte multiponto, design de formato de malha quadrada Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo duplo Tensão do sistema 1000 V/1500 V Alcance de rastreamento Azimute ±120°, Elevação 0-60° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 35 m/s (ASCE 7-10) Módulos por Rastreador Módulos W40 (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-Al-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Fundação Independente Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Sistema de montagem flutuante Estrutura Sistema de Ancoragem Suporte para caixa combinadora, canaleta de cabos, corredor Tipos de Calhas Detalhes técnicos Descrição do projeto: 1. Reduz a evaporação da água e utiliza o efeito de resfriamento da água para aumentar a geração de energia. 2. O suporte é feito de liga de alumínio para proteção contra fogo. 3. Fácil de instalar sem equipamento pesado; seguro e conveniente de manter. Instalação Superfície da água Altura da onda de superfície ≤0,5m Taxa de fluxo de superfície ≤0,5 m/s Carga de vento ≤36m/s Carga de neve ≤0,45 kn/m² Ângulo de inclinação 0~25° Padrões GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017 Material HDPE, alumínio anodizado AL6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto
Sistema de montagem solar no solo É aplicado em grandes usinas solares comerciais para serviços públicos. Trata-se de um sistema montado em coluna única, adequado para módulos com e sem moldura.
Características e recursos Alta capacidade Cada dois rastreadores são conectados para até 4 sequências de módulos (120 peças) Compatibilidade Compatível com módulos solares de células de 182/210 mm Alta estabilidade Esteja equipado com amortecedor para reduzir a ressonância em ambientes extremos Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±50° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE7-10) Velocidade máxima do vento
