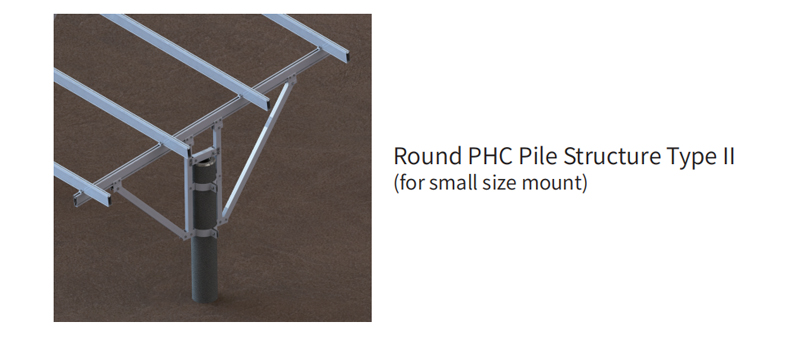

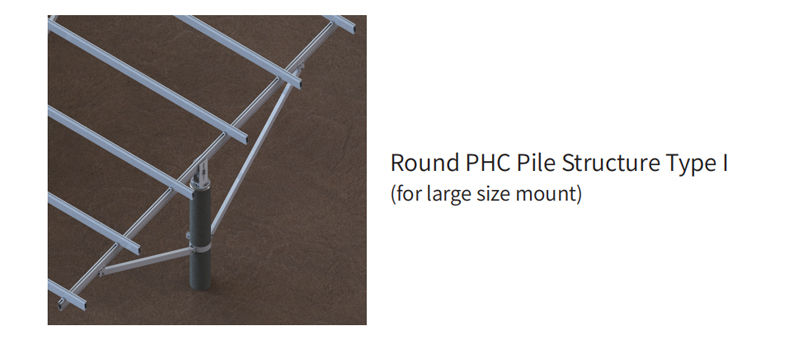

Tipos de pilhas PHC
Detalhes técnicos
Descrição do projeto: 1. Aplicável a piscinas, pântanos, áreas úmidas ou áreas de lama profunda.
2. Particularmente adequado para áreas propensas a inundações.
Instalação
Chão
Fundação
Estaca de concreto fiada / estaca de concreto alta (H
≥
600 mm)
Carga de vento
até 60m/s
Carga de neve
1,4 kN/m2
Padrões
AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006
Material
AL6005-T5 anodizado, aço galvanizado por imersão a quente, aço inoxidável SUS304
Garantia
10
Anos de garantia

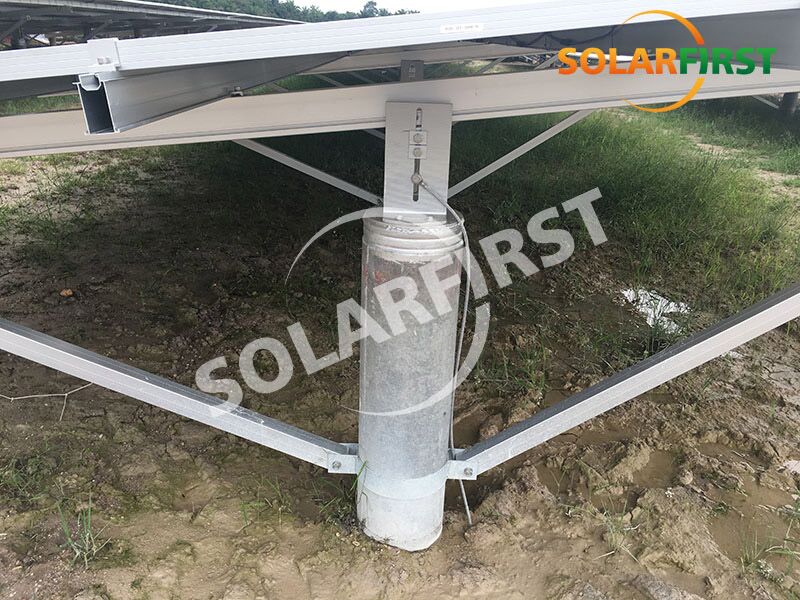

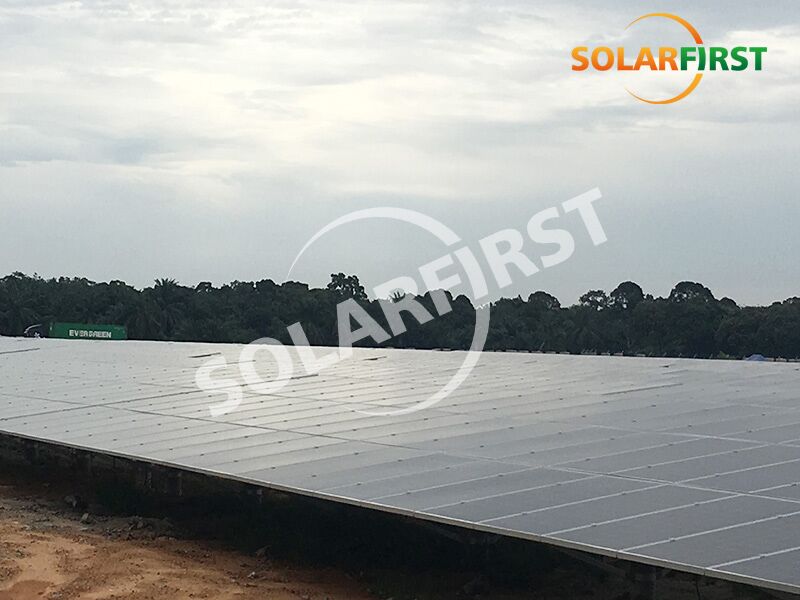

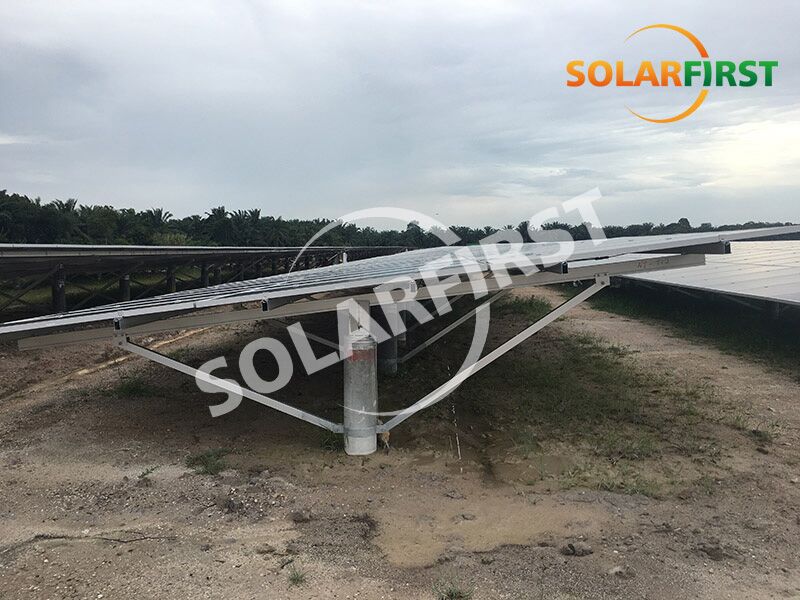

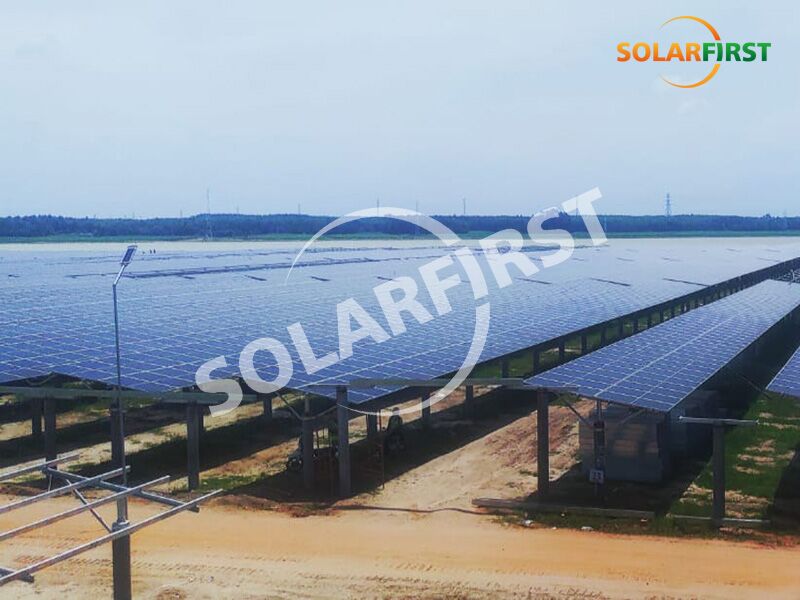

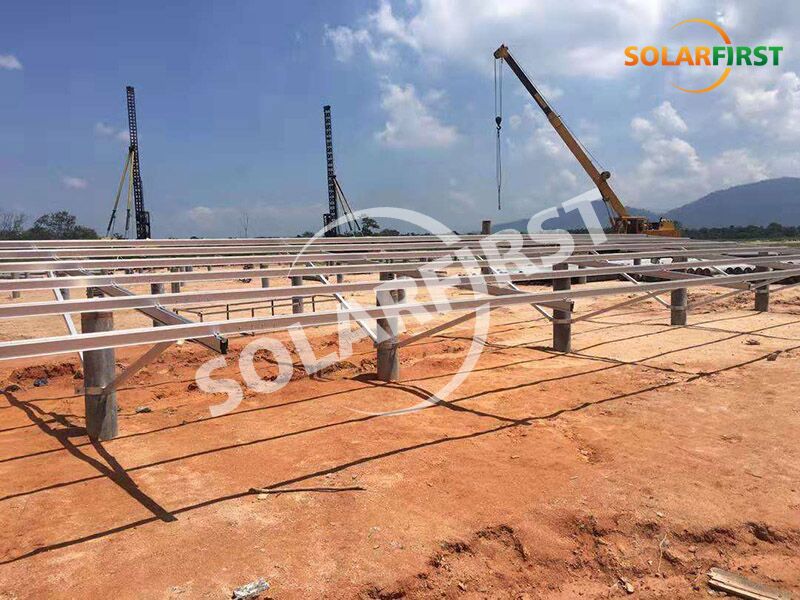

Referência do Projeto
Solar Primeiro Telhado de lastro Suporte de montagem Adequado para a maioria dos tipos de telhados, com diferentes ganchos. Com trilho e módulo inovadores, o suporte para telhado de telha permite uma instalação significativamente mais rápida e fácil.
O grampo de costura vertical para telhado SolFirsTech é amplamente aplicado em projetos de telhados comerciais e residenciais. O sistema foi projetado para telhados de metal, o que é muito popular entre os clientes. A ampla variedade de componentes diferentes torna possível fixar quase todos os tipos de módulos.
Local de instalação Teto Tipo Não ajustável Tamanho Personalizado Cor Natureza Material SUS304 Certificação ISO9001 Garantia 10 anos e 20 anos de vida útil
Sistema de montagem solar no solo É aplicado em grandes usinas solares comerciais para serviços públicos. Trata-se de um sistema montado em coluna única, adequado para módulos com e sem moldura.
Características e recursos Alta Adaptabilidade Adapta-se a quase todos os terrenos Alta estabilidade Estrutura espinha de peixe, suporte multiponto, design de formato de malha quadrada Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo duplo Tensão do sistema 1000 V/1500 V Alcance de rastreamento Azimute ±120°, Elevação 0-60° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 35 m/s (ASCE 7-10) Módulos por Rastreador Módulos W40 (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-Al-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Fundação Independente Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Detalhes técnicos Instalação Chão Fundação PHC/Pilha moldada no local Layout dos módulos Linha única em retrato Vão único ≤50m Carga de vento 0,45KN/㎡ (Ajustável de acordo com o projeto) Carga de neve 0,15 KN/㎡ (Ajustável de acordo com o projeto) Ângulo de inclinação ≤15° Padrões GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023 Material Alumínio anodizado AL6005-T5, aço galvanizado a quente, aço pré-revestido com Zn-Al-Mg, aço inoxidável SUS304 Garantia Garantia de 10 anos
Piscando no telhado Detalhes técnicos Descrição do projeto: Aplique o flashing para evitar vazamento de água de forma eficaz. Instalação Telhado de metal Carga de vento até 60m/s Carga de neve 1,4 kN/m² Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
Características ·Integração de edifícios fotovoltaicos, bela aparência ·Excelente combinação com módulos fotovoltaicos para garagem com boa geração de energia ·A geração de energia fotovoltaica economiza energia e é ecologicamente correta ·Sem emissões, sem ruído, sem poluição ·Pode fornecer energia à rede e ganhar contas com energia solar Aplicativo ·Fábrica ·Recorrer ·Edifício comercial ·Centro de conferências ·Prédio de escritórios ·Estacionamento ao ar livre ·Hotel Parâmetros do sistema Potência do sistema 21,45 kW Energia do painel solar 550 W Número de painéis solares 39 sim Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Potência nominal de saída do inversor 20 kW Potência aparente máxima de saída 22 kVA Tensão nominal da rede 3/N/PE, 400 V Frequência de rede nominal 50Hz Eficiência máxima 98,60% Proteção contra efeito ilha SIM Proteção de conexão reversa CC SIM Proteção contra curto-circuito CA SIM Proteção contra corrente de fuga SIM Nível de proteção de entrada IP66 Temperatura de trabalho -25~+60°C Método de resfriamento Resfriamento natural Altitude máxima de trabalho 4 km Comunicação 4G (opcional)/WiFi (opcional) Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Pilha de carregamento 2 conjuntos de pilhas de carregamento DC integradas de 120 kW Tensão de entrada e saída da pilha de carga Tensão de entrada: 380 Vca Tensão de saída: 200-1000 V Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
Características ·Instalação e manutenção integradas e simples, baixo custo operacional, alta eficiência e segurança, econômica e prática ·Bombeamento de água de poço profundo para irrigação de terras agrícolas ou para beber, resolvendo efetivamente o problema do abastecimento de água em áreas carentes de água e eletricidade ·A geração de energia fotovoltaica não gera ruído, nem outros riscos públicos, economizando energia, ecologicamente correto e com uma ampla gama de aplicações Aplicativo ·Áreas com escassez de água e energia ·Bombeado para águas profundas Especificações do sistema de bombeamento solar CA Energia do painel solar 1800 W 2400W 3400 W 4500W 6000W 8500W 13500W 22500W 31550W 40800W Tensão do painel solar 210-450V 350-800V Potência nominal da bomba de água 1100 W 1500W 220 0W 30 00W 4 000W 5500W 9000 W 15000W 22000W 30000W Tensão nominal da bomba de água CA 220 V CA 380 V Elevação máxima da bomba de água 120m 110m 235m 120m 105m 220m 100m 160m 210m 245m Fluxo máximo da bomba de água 3.8 3 /h 5m 3 /h 10 m 3 /h 18m 3 /h 10m 3 /h 53m 3 /h 75m 3 /h Diâmetro externo da bomba de água 3 polegadas 4 polegadas 6 polegadas Diâmetro de saída da bomba 1 polegada 1,25 polegadas 1,5 polegada 2 polegadas 1,5 polegadas 3 polegadas Material da bomba de água Aço inoxidável Meio de transporte de bomba Água Tipo de montagem fotovoltaica Montagem no solo
O grampo de costura vertical para telhado SolFirsTech é amplamente aplicado em projetos de telhados comerciais e residenciais. O sistema foi projetado para telhados de metal, o que é muito popular entre os clientes. A ampla variedade de componentes diferentes torna possível fixar quase todos os tipos de módulos.
Local de instalação Teto Tipo Não ajustável Tamanho Personalizado Cor Natureza Material SUS304 Certificação ISO9001 Garantia 10 anos e 20 anos de vida útil
Diferentes telhados de telha requerem diferentes ganchos de telha, com base no molde do telhado de telha, você pode escolher o gancho adequado de acordo com o tipo do seu telhado.
