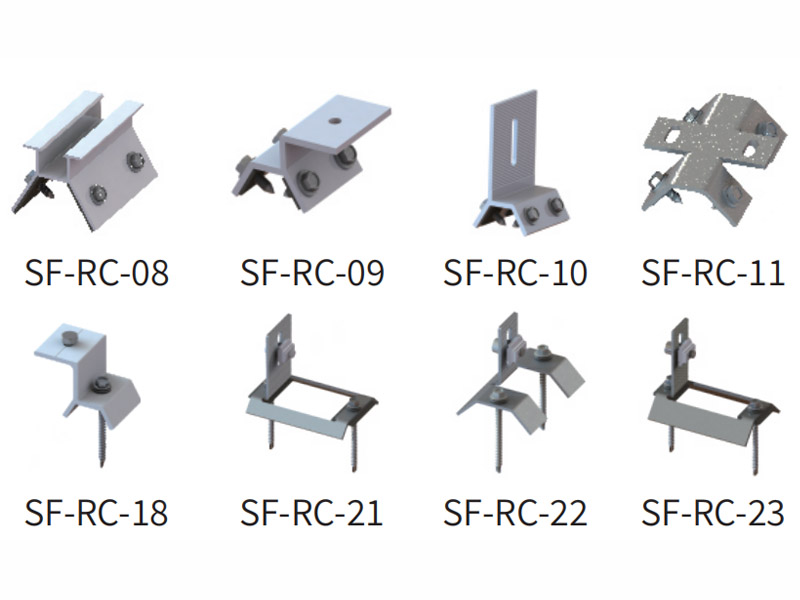

Série de braçadeiras de telhado SolFirsTech-RC
|

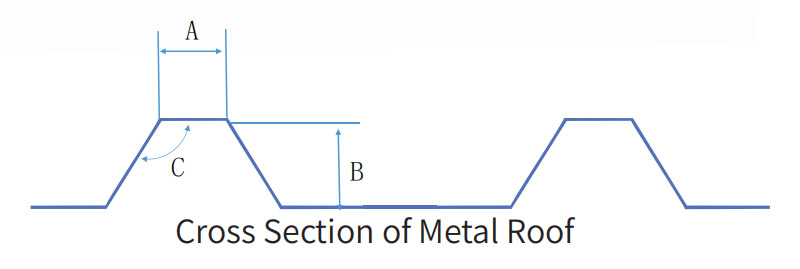

Dimensões (mm) |
UM |
B |
C(°) |
|
SolFirsTech-RC-08 |
28 |
34 |
122 |
|
SolFirsTech-RC-0 9 |
20 |
20 |
123 |
|
SolFirsTech-RC- 10 |
20 |
20 |
123 |
|
SolFirsTech-RC- 11 |
25 |
23,8 |
132 |
|
SolFirsTech-RC- 18 |
22 |
16 |
120 |
|
SolFirsTech-RC- 21 |
52 |
12 |
135 |
|
SolFirsTech-RC- 22 |
33,7 |
18 |
135 |
|
SolFirsTech-RC- 23 |
33,7 |
18 |
135 |
|
Detalhes técnicos |
|
|
Instalação |
Telhado de metal |
|
Carga de vento |
até 60m/s |
|
Carga de neve |
1,4 kN/m² |
|
Ângulo de inclinação |
Paralelo à superfície do telhado |
|
Padrões |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
Material |
Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 |
|
Garantia |
10 Anos de garantia |
Pés de alumínio em L da SolFirsTech usados em sistemas de montagem solar em telhados de metal. Podemos fornecer design e amostra gratuitos para teste.
Grampos para painéis solares de película fina, tamanhos 80 mm, 120 mm, 150 mm. Aplicação para módulo Módulo solar de película fina sem moldura de 6-9 mm.
Rastreador de eixo único horizontal
Sistema de montagem solar no solo É aplicado em grandes usinas solares comerciais para serviços públicos. Trata-se de um sistema montado em coluna única, adequado para módulos com e sem moldura.
Fácil instalação, todos os tipos de comprimentos de estacas de aterramento galvanizadas por imersão a quente.
Local de instalação Teto Tipo Ajustável Tamanho Personalizado Cor Natureza Material SUS304 Certificação ISO9001 Garantia 10 anos e 20 anos de vida útil
Detalhes técnicos Instalação Telhado de metal Carga de vento até 60m/s Carga de neve 1,4 kN/m² Ângulo de inclinação 5°~ 45° Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
Características e recursos Alta Adaptabilidade Adaptabilidade de diferença de gradiente a terrenos irregulares na direção NS de até 15% Menos pilha s O projeto do módulo 2P economiza fundações de estacas (até 140 peças/MW) e reduz significativamente o custo Compatibilidade Compatível com módulos solares de células de 182/210 mm Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigorosos testes em túnel de vento. Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45°/±60° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 35 m/s (ASCE 7-10) Módulos por Rastreador ≤60 Módulos (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-AI-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Transmissão de giro Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Pés de alumínio em L para sistema de montagem em telhado, conectam trilhos e painéis solares. O tamanho pode ser personalizado.
O grampo de costura vertical para telhado SolFirsTech é amplamente aplicado em projetos de telhados comerciais e residenciais. O sistema foi projetado para telhados de metal, o que é muito popular entre os clientes. A ampla variedade de componentes diferentes torna possível fixar quase todos os tipos de módulos.
Local de instalação Teto Tipo Não ajustável Tamanho Personalizado Cor Natureza Material SUS304 Certificação ISO9001 Garantia 10 anos e 20 anos de vida útil
Etapas de instalação Tipos de colunas disponíveis Detalhes técnicos Descrição do projeto: especialmente adequado para encostas e áreas de terreno irregular. Instalação Chão Carga de vento até 60m/s Carga de neve 1,4 kN/m2 Padrões AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006 Material AL6005-T5 anodizado, aço galvanizado por imersão a quente, aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto
