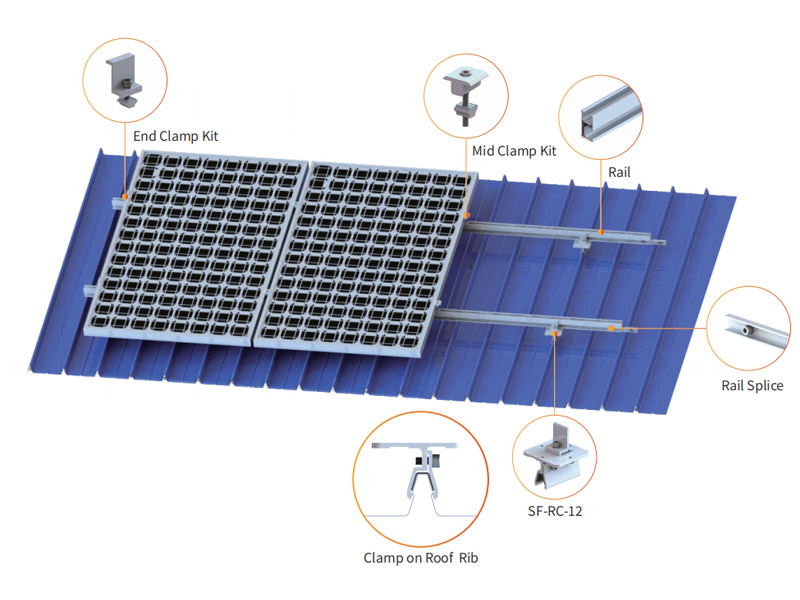

Sistema de montagem de painéis solares para telhas metálicas tipo klip lok.
Pagamento:
T/T, L/CPreço:
$0.029/WOrigem do produto:
ChinaCor:
SilverPorto de embarque:
Xiamen, ChinaTempo de espera:
15-20 working days
Descrição do produto
Esta série de soluções de montagem solar foi projetada para revestimento de telhado metálico klip lok Com esta solução, os painéis solares podem ser facilmente instalados com ferramentas simples, economizando tempo e mão de obra. Seu design estrutural simples, porém robusto, garante a vida útil do sistema solar.

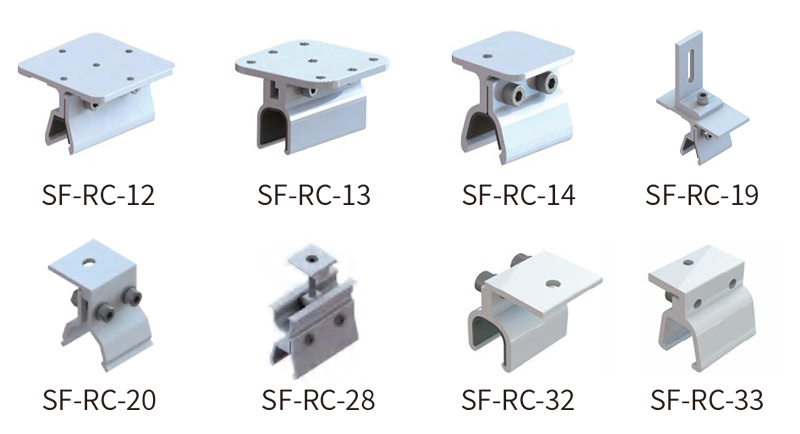

Série de braçadeiras de telhado SolFirsTech-RC

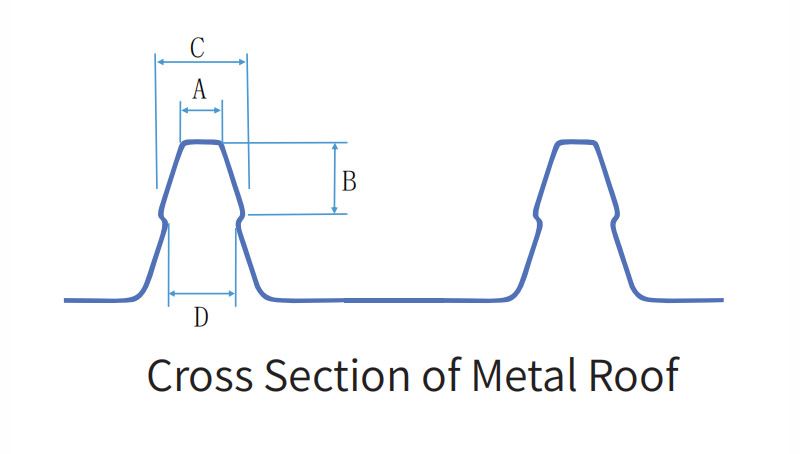

Dimensões (mm)
UM
B
C
D
SolFirsTech-RC-12
18
13,5
10,5
10,5
SolFirsTech-RC-1
3
26
29
26
21.3
SolFirsTech-RC-1
4
17,8
18,5
30,5
26
SolFirsTech-RC-1
9
13
20
24,8
20
SolFirsTech-RC-
20
31,6
13,5
41
36,8
SolFirsTech-RC-
28
22,4
19,6
35,5
31
SolFirsTech-RC-32
SolFirsTech-RC-33
2
22,9
18
10
7.4
24,8
30
22.1
Detalhes técnicos
Instalação
Telhado de metal
Carga de vento
até 60m/s
Carga de neve
1,4 kN/m²
Ângulo de inclinação
Paralelo à superfície do telhado
Padrões
GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50429-2007
Material
Alumínio anodizado AL 6005-T5, aço inoxidável SUS304
Garantia
10
Anos de garantia
Os pés em L são acessórios importantes da estrutura de montagem do teto de zinco. São feitos de alumínio, leves e de boa aparência.
Características ·Adote a tecnologia de detecção inteligente de radar de micro-ondas, ajuste o brilho da luz de acordo com o objeto em movimento, design humanizado e mais economia de energia ·Adotar tecnologia de regulação de energia inteligente ·Sistema de controle de microcomputador incorporado, controle inteligente de carga e descarga, vários modos de trabalho, operação eficiente do sistema e economia de energia ·O poste de luz destacável é fácil de instalar e transportar Aplicativo ·Jardim ·Praça ·Área residencial Parâmetros do sistema Energia do painel solar 48W±15% Tipo de Bateria Baterias de chumbo-ácido Capacidade da bateria I12V/80Ah Potência total da fonte de luz 21W Temperatura da cor da luz principal 3000 mil 〜 6000K Faixa de temperatura aplicável 20°C 〜 55°C Altura de toda a luminária 4,3 m Resistência à prova de vento 27m/s (Vento grau 10) Dias chuvosos 5 a 7 dias
Rastreador de eixo único horizontal
Iluminação pública solar LED, design simples, prática, fácil instalação, alimentada por energia solar, economiza energia e é ecologicamente correta.
DRENAGEM DE ÁGUA EM CARTOR Detalhes técnicos Descrição do projeto: O suporte principal da garagem é feito de aço carbono de alta resistência, o trilho e a estrutura à prova d'água O sistema é projetado com liga de alumínio para atender aos requisitos dos clientes em termos de segurança, conveniência de instalação e estética. Seu design estrutural especial permite que vários carros sejam combinados livremente como uma unidade para maximizar o uso do espaço. Instalação Chão Fundação Concreto Carga de vento até 60m/s Carga de neve 1,4 kN/m² Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Material Aço anodizado AL6005-T5, galvanizado por imersão a quente ， Aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto
Detalhes técnicos Instalação Telhado de metal Carga de vento até 60m/s Carga de neve 1,4 kN/m² Ângulo de inclinação 5°~ 45° Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
Etapas de instalação Detalhes técnicos Descrição do projeto: Esta solução permite que os painéis solares gerem energia a partir da luz solar, enquanto sua estrutura inferior fornece um ambiente de crescimento adequado para plantações, fungos comestíveis e gado. Instalação Chão Fundação Parafuso de aterramento / concreto Carga de vento até 60m/s Carga de neve 1,4 kN/m² Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto
Sistema de montagem flutuante Estrutura Sistema de Ancoragem Suporte para caixa combinadora, canaleta de cabos, corredor Tipos de Calhas Detalhes técnicos Descrição do projeto: 1. Reduz a evaporação da água e utiliza o efeito de resfriamento da água para aumentar a geração de energia. 2. O suporte é feito de liga de alumínio para proteção contra fogo. 3. Fácil de instalar sem equipamento pesado; seguro e conveniente de manter. Instalação Superfície da água Altura da onda de superfície ≤0,5m Taxa de fluxo de superfície ≤0,5 m/s Carga de vento ≤36m/s Carga de neve ≤0,45 kn/m² Ângulo de inclinação 0~25° Padrões GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017 Material HDPE, alumínio anodizado AL6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto
Características ·Tecnologia de inversor de controle inteligente DSP, com excelente desempenho ·Saída CA de onda senoidal pura, com forte adaptabilidade à carga ·Modo de exibição LCD+LED, com indicação clara do status operacional do equipamento ·Com proteção contra sobrecarga de saída, diversas proteções automáticas e alarmes ·Controle de carga inteligente, pontos de parâmetros de carga programáveis para atender aos requisitos especiais de diferentes ocasiões ·A bateria pode ser configurada com vários parâmetros de proteção, com função de proteção por senha Aplicativo ·Aplicações de geração de energia solar em larga escala, como indústria e mineração ·Defesa de fronteira ·Áreas pastorais ·Ilhas ·Estações base de telecomunicações Parâmetros do sistema Potência do sistema 10 kW 15 kW 20 kW 30 kW 50 kW Energia do painel solar 420 W Número de painéis solares 24 PCS 36 PCS 48 PCS 72 PCS 120 PCS Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Caixa combinadora CC 1 CONJUNTO Controlador 216V50A 216V75A 216V100A 216V150A 348V150A Bateria de lítio/Bateria de chumbo-ácido (Gel) 216V 348V Capacidade da bateria 200 Ah 300 Ah 400 Ah 600 AH Tensão de entrada CA do inversor 304-456V Frequência lateral de entrada CA do inversor 45-65Hz Potência nominal de saída do inversor off-grid 8 KW 12 kW 16 kW 24 kW 40 kW Potência aparente máxima de saída no lado fora da rede 10KVA10min 15KVA10min 20KVA10min 30KVA10min 50KVA10min Tensão de saída nominal no lado fora da rede 3/N/PE,380/400 Frequência de saída nominal no lado fora da rede 50Hz Temperatura de trabalho 0~+40°C Método de resfriamento Resfriamento a ar Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
Piscando no telhado Detalhes técnicos Descrição do projeto: Aplique o flashing para evitar vazamento de água de forma eficaz. Instalação Telhado de metal Carga de vento até 60m/s Carga de neve 1,4 kN/m² Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
Sistema solar de telhado de zinco, incluindo pés em L, trilhos, conectores de trilhos, etc. Podemos fornecer projeto gratuito do sistema de telhado completo.
Características e recursos Alta estabilidade Suportes triangulares e estrutura simples para maior estabilidade Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna, de acordo com o terreno e o clima Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único inclinado Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±45° Ângulo de inclinação Azimute 5-25° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 40 m/s (ASCE 7-10) Módulos por Rastreador Módulos W20 (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B com revestimento de Zn-Al-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Transmissão de giro Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
