Esta série de produtos são soluções de montagem para instalação de módulos solares fotovoltaicos, inversores, caixas combinadoras, transformadores de corrente, cabos em águas como represas, lagos, lagoas, reservatórios e áreas de subsidência de mineração de carvão.
Item número.:
SF-FLM-TGW02Pagamento:
T/TOrigem do produto:
ChinaCor:
NormalPorto de embarque:
Xiamen,ChinaTempo de espera:
within 20 working days

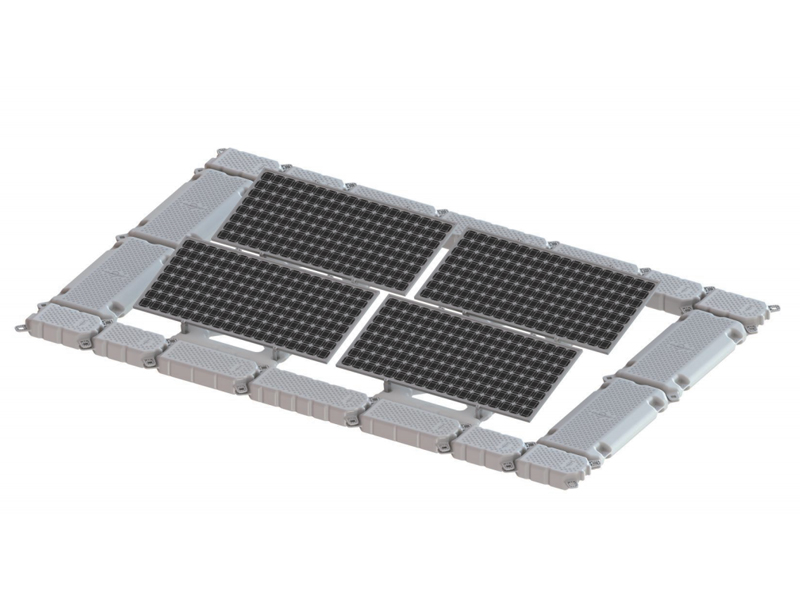

Sistema de montagem flutuante

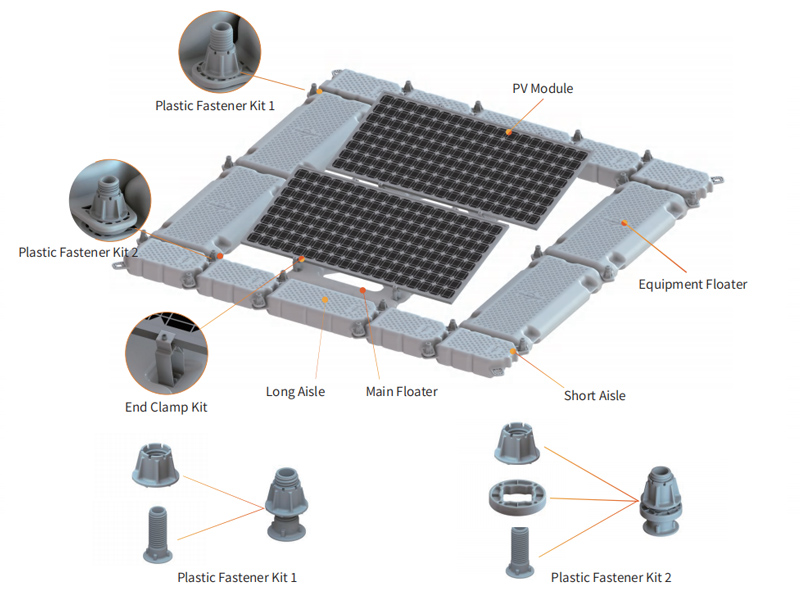

Estrutura

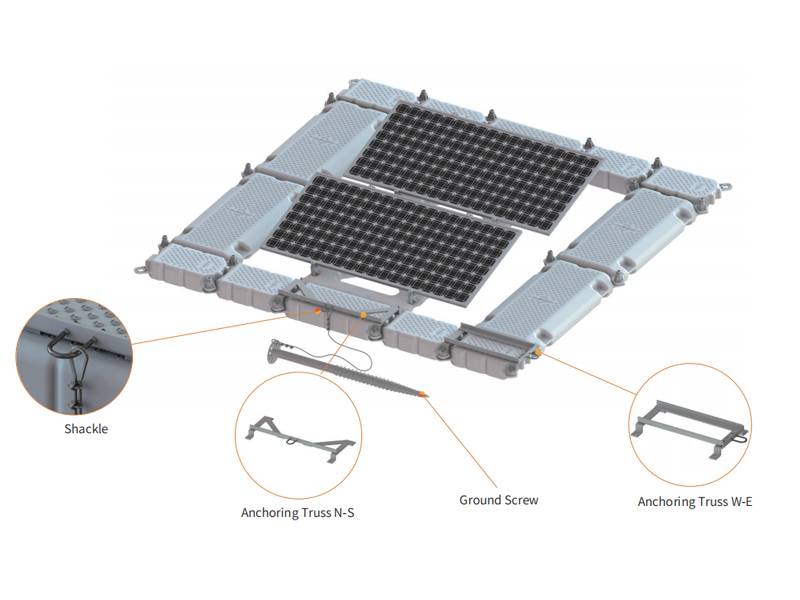

Sistema de Ancoragem

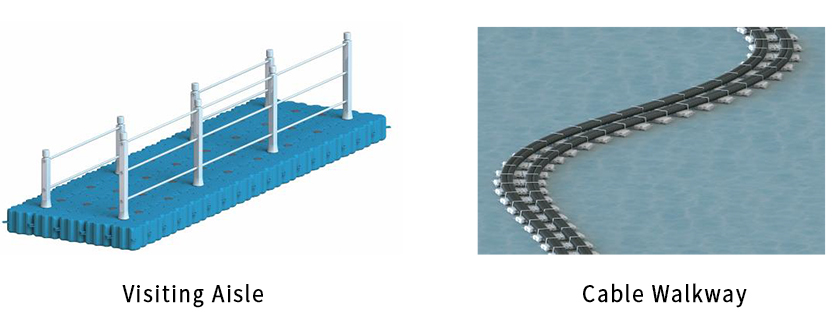

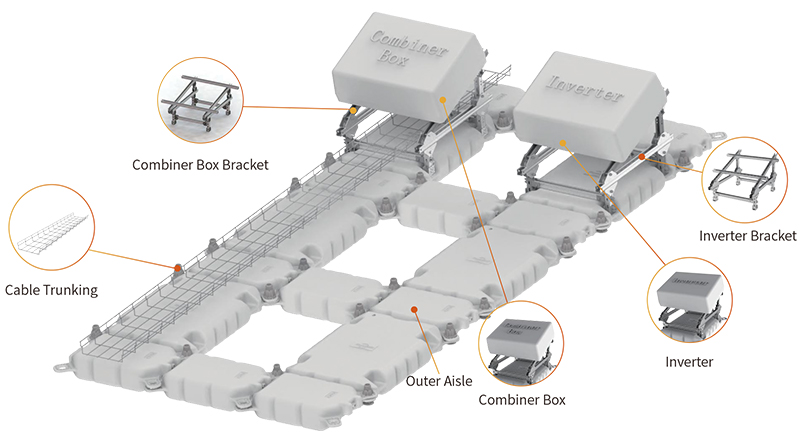

Suporte para caixa combinadora, canaleta de cabos, corredor
Tipos de Calhas
|
Detalhes técnicos |
|
|
Descrição do projeto: 1. Reduz a evaporação da água e utiliza o efeito de resfriamento da água para aumentar a geração de energia. 2. O suporte é feito de liga de alumínio para proteção contra fogo. 3. Fácil de instalar sem equipamento pesado; seguro e conveniente de manter. |
|
|
Instalação |
Superfície da água |
|
Altura da onda de superfície |
≤0,5m |
|
Taxa de fluxo de superfície |
≤0,5 m/s |
|
Carga de vento |
≤36m/s |
|
Carga de neve |
≤0,45 kn/m² |
|
Ângulo de inclinação |
0~25° |
|
Padrões |
GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017 |
|
Material |
HDPE, alumínio anodizado AL6005-T5, aço inoxidável SUS304 |
|
Garantia |
10 Anos de garantia |
Características:
1. Fácil instalação: cada fileira de módulos pode ser conectada em várias fileiras (2 a 5 fileiras), o que é conveniente para instalação.
2. Preço mais baixo: devido às características da fileira contínua, a quantidade de corpos flutuantes é reduzida e o custo é consequentemente reduzido.
Recomenda-se que o SolFirsTech-FLM-TGW02 seja instalado em condições de área de água limitada, pequena carga de vento e ambiente climático apropriado para economizar custos.
Vantagens
O sistema fotovoltaico flutuante na água é diferente dos projetos de geração de energia fotovoltaica no solo e no telhado.
Com o declínio do uso dos recursos terrestres, a disponibilidade de terrenos para a construção de usinas fotovoltaicas se tornará cada vez mais escassa no futuro. Ao mesmo tempo, as vantagens dos sistemas fotovoltaicos flutuantes na água estão lentamente ganhando atenção na indústria fotovoltaica.
Os produtos flutuantes desenvolvidos pela SolFirsTech apresentam as seguintes vantagens de acordo com o desenvolvimento do mercado:
1. Economize recursos terrestres e tenha menos impacto no ambiente ecológico aquático.
2. A cobertura de módulos fotovoltaicos pode reduzir a evaporação e a reprodução de algas.
3. Operação e manutenção convenientes, a estação de energia fotovoltaica é construída sobre a água, o que pode reduzir a poluição de poeira nos componentes e facilitar a limpeza dos componentes.
4. Economize custos.
5. Materiais recicláveis, fáceis de desmontar e montar.
6. Nenhuma poluição das fontes de água, água potável compatível com alimentos e recursos de água natural fresca.

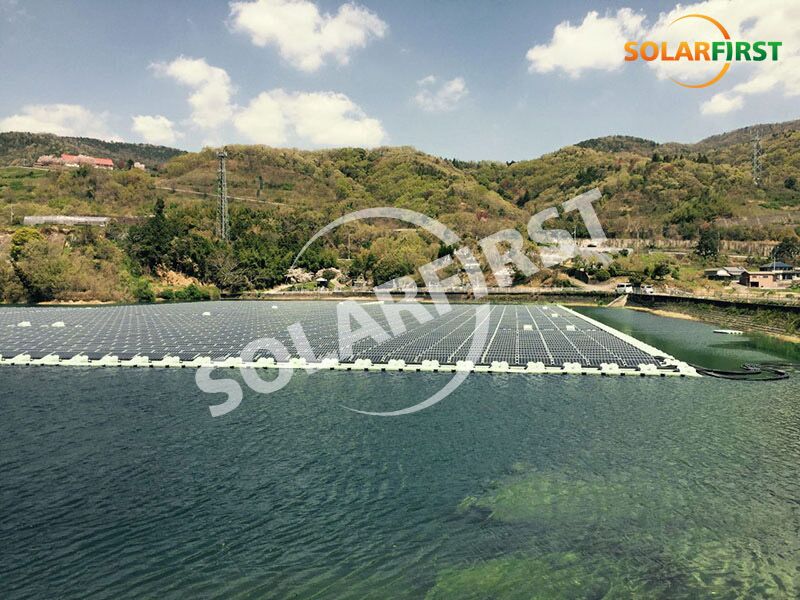

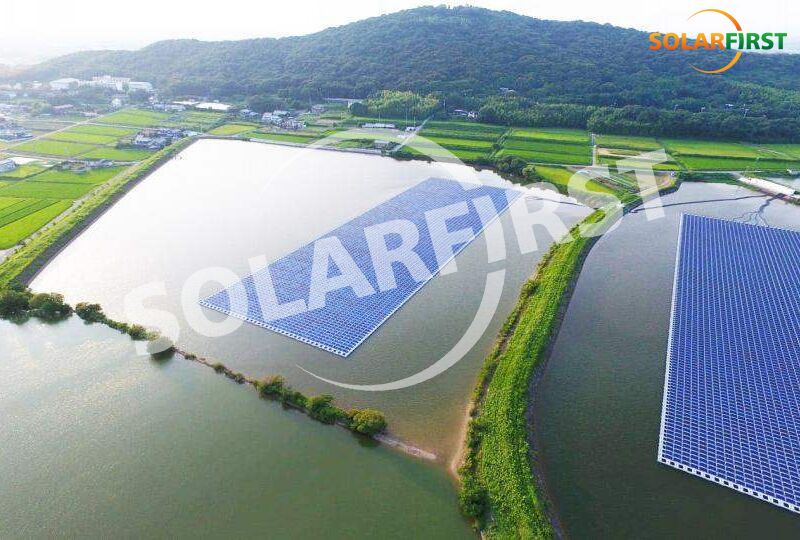

Referência do Projeto
O sistema fotovoltaico flutuante na água é diferente dos projetos de geração de energia fotovoltaica no solo e no telhado. Com o declínio do uso dos recursos terrestres, a disponibilidade de terrenos para a construção de usinas fotovoltaicas se tornará cada vez mais escassa no futuro. Ao mesmo tempo, as vantagens dos sistemas fotovoltaicos flutuantes na água estão lentamente ganhando atenção na indústria fotovoltaica.
