Características
·Integração de edifícios fotovoltaicos, bela aparência

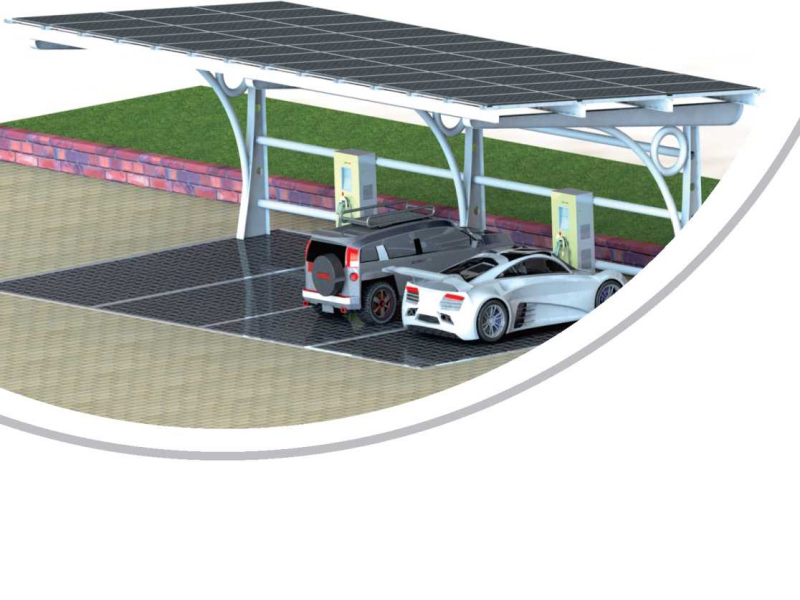

·Excelente combinação com módulos fotovoltaicos para garagem com boa geração de energia
·A geração de energia fotovoltaica economiza energia e é ecologicamente correta
·Sem emissões, sem ruído, sem poluição
·Pode fornecer energia à rede e ganhar contas com energia solar
Aplicativo
·Fábrica
·Recorrer
·Edifício comercial
·Centro de conferências
·Prédio de escritórios
·Estacionamento ao ar livre
·Hotel
Parâmetros do sistema
|
Potência do sistema |
21,45 kW |
|
Energia do painel solar |
550 W |
|
Número de painéis solares |
39 sim |
|
Cabo DC fotovoltaico |
1 CONJUNTO |
|
Conector MC4 |
1 CONJUNTO |
|
Potência nominal de saída do inversor |
20 kW |
|
Potência aparente máxima de saída |
22 kVA |
|
Tensão nominal da rede |
3/N/PE, 400 V |
|
Frequência de rede nominal |
50Hz |
|
Eficiência máxima |
98,60% |
|
Proteção contra efeito ilha |
SIM |
|
Proteção de conexão reversa CC |
SIM |
|
Proteção contra curto-circuito CA |
SIM |
|
Proteção contra corrente de fuga |
SIM |
|
Nível de proteção de entrada |
IP66 |
|
Temperatura de trabalho |
-25~+60°C |
|
Método de resfriamento |
Resfriamento natural |
|
Altitude máxima de trabalho |
4 km |
|
Comunicação |
4G (opcional)/WiFi (opcional) |
|
Cabo de núcleo de cobre com saída CA |
1 CONJUNTO |
|
Caixa de distribuição |
1 CONJUNTO |
|
Pilha de carregamento |
2 conjuntos de pilhas de carregamento DC integradas de 120 kW |
|
Tensão de entrada e saída da pilha de carga |
Tensão de entrada: 380 Vca Tensão de saída: 200-1000 V |
|
Material auxiliar |
1 CONJUNTO |
|
Tipo de montagem fotovoltaica |
Montagem em alumínio/aço carbono (um conjunto) |
Características ·Tecnologia de inversor de controle inteligente DSP, com excelente desempenho ·Saída CA de onda senoidal pura, com forte adaptabilidade à carga ·Modo de exibição LCD+LED, com indicação clara do status operacional do equipamento ·Com proteção contra sobrecarga de saída, diversas proteções automáticas e alarmes ·Controle de carga inteligente, pontos de parâmetros de carga programáveis para atender aos requisitos especiais de diferentes ocasiões ·A bateria pode ser configurada com vários parâmetros de proteção, com função de proteção por senha Aplicativo ·Aplicações de geração de energia solar em larga escala, como indústria e mineração ·Defesa de fronteira ·Áreas pastorais ·Ilhas ·Estações base de telecomunicações Parâmetros do sistema Potência do sistema 10 kW 15 kW 20 kW 30 kW 50 kW Energia do painel solar 420 W Número de painéis solares 24 PCS 36 PCS 48 PCS 72 PCS 120 PCS Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Caixa combinadora CC 1 CONJUNTO Controlador 216V50A 216V75A 216V100A 216V150A 348V150A Bateria de lítio/Bateria de chumbo-ácido (Gel) 216V 348V Capacidade da bateria 200 Ah 300 Ah 400 Ah 600 AH Tensão de entrada CA do inversor 304-456V Frequência lateral de entrada CA do inversor 45-65Hz Potência nominal de saída do inversor off-grid 8 KW 12 kW 16 kW 24 kW 40 kW Potência aparente máxima de saída no lado fora da rede 10KVA10min 15KVA10min 20KVA10min 30KVA10min 50KVA10min Tensão de saída nominal no lado fora da rede 3/N/PE,380/400 Frequência de saída nominal no lado fora da rede 50Hz Temperatura de trabalho 0~+40°C Método de resfriamento Resfriamento a ar Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
Características e recursos Alta capacidade Cada dois rastreadores são conectados para até 4 sequências de módulos (120 peças) Compatibilidade Compatível com módulos solares de células de 182/210 mm Alta estabilidade Esteja equipado com amortecedor para reduzir a ressonância em ambientes extremos Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±50° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE7-10) Velocidade máxima do vento
Esta solução também é aplicável em telhados de concreto ou de solo com pequena inclinação. Sua estrutura é leve, de alta resistência e boa flexibilidade.
Detalhes técnicos Descrição do projeto: Esta solução oferece instalação rápida com componentes mínimos . Sua estrutura é leve, de alta resistência e boa flexibilidade. Instalação Chão/Telhado de Concreto Carga de vento até 60m/s Carga de neve 1,4 nós/m 2 Ângulo de inclinação 10° , 15° , 20° Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 / Aço galvanizado por imersão a quente Garantia 10 Anos de garantia
O Sistema de Parafuso de Aterramento é um sistema de fundação moderno, que utiliza uma máquina de perfuração para instalação, o que o torna a solução de fundação mais eficiente e econômica. Pode ser amplamente aplicado em diferentes condições de solo. O parafuso de aterramento pode ser usado para diversos tipos de aplicações, como sistema solar; estrutura de temporizador.
Diferentes telhados de telha requerem diferentes ganchos de telha, com base no molde do telhado de telha, você pode escolher o gancho adequado de acordo com o tipo do seu telhado.
Sistema de montagem com lastro de alumínio, fácil de instalar---O design simples e os componentes pré-montados garantem uma instalação rápida e fácil.
Diferentes telhados de telha requerem diferentes ganchos de telha, com base no molde do telhado de telha, você pode escolher o gancho adequado de acordo com o tipo do seu telhado.
A excelente qualidade do aço inoxidável e do alumínio garante a montagem mais durável. Escolha o produto adequado para seu telhado. Ou simplesmente nos informe os detalhes do seu telhado e escolheremos o mais adequado para você.
Características ·Sistema híbrido eólico-solar estável e confiável ·Custo-efetivo ·Implantação flexível ·Múltipla gama de aplicações ·Baixo custo de manutenção ·Alta integração do sistema, pequena área de terra Aplicativo ·Demonstração de pesquisa científica ·Estação base de comunicação ·Fornecimento de energia residencial ·Monitoramento hidrológico ·Prevenção de incêndios florestais ·Posto de guarda de fronteira ·Fonte de alimentação da ilha Parâmetros do sistema Energia do painel solar 200 W 250 W 250 W Número de painéis solares 2 PCS 4 peças 6 peças Turbina eólica de eixo horizontal 1 kW 2 kW 3 kW Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Controlador híbrido eólico e solar 1 kW 2 kW 3 kW Bateria de lítio/Bateria de chumbo-ácido (Gel) 24V 48V Capacidade da bateria 200 Ah 200 Ah 300 Ah Tensão de entrada CA do inversor 170-275 V Frequência lateral de entrada CA do inversor 45-65Hz Potência nominal de saída do inversor off-grid 1 kW 2 kW 3 kW Potência aparente máxima de saída no lado fora da rede 1,2 KVA, 30 S 2. 4KVA, 30S 3. 6KVA, 30S Tensão de saída nominal no lado fora da rede 1/N/PE, 220V Frequência de saída nominal no lado fora da rede 50Hz Tempo de comutação
Características e recursos Alta Adaptabilidade Adapta-se a quase todos os terrenos Alta estabilidade Estrutura espinha de peixe, suporte multiponto, design de formato de malha quadrada Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção Confiabilidade Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo duplo Tensão do sistema 1000 V/1500 V Alcance de rastreamento Azimute ±120°, Elevação 0-60° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 35 m/s (ASCE 7-10) Módulos por Rastreador Módulos W40 (Personalizáveis) Materiais Principais Aço galvanizado a quente Q235B/Q355B, revestido com Zn-Al-Mg Espessura média do revestimento ≥65 mícrons Sistema de acionamento Fundação Independente Tipo de fundação PHC / Estaca Moldada no Local / Estaca de Aço Sistema de controle Sistema de controle MCU Modo de rastreamento Controle de tempo em malha fechada + GPS Precisão de rastreamento
Características ·Lente patenteada, distribuição de luz em forma de asa de morcego, a luz é bem distribuída ·Sistema de controle inteligente para reduzir o consumo de energia de toda a lâmpada ·Toda a lâmpada é fácil de montar e fácil de manter · Altos tempos de ciclo, econômicos e práticos Aplicativo ·Iluminação rodoviária ·Iluminação paisagística ·Escolas ·Campo remoto ·Agricultura e pecuária Especificações de iluminação pública híbrida eólica-solar Energia do painel solar 120 W±15% 1 50 W±15% 240 W±15% 300 W±15% Turbina eólica de eixo horizontal 200 W 300 W 400 W 500 W Controlador híbrido eólico e solar 1 CONJUNTO Capacidade da bateria 12V/1 50 Ah 12V/1 00 Ahx2 12V/1 50 Ahx2 12V/ 200 Ahx2 Tipo de Bateria Baterias de chumbo-ácido (Gel) Potência da luz principal 40W 50W 80 W 100 W Temperatura de cor 400 0 K Altura de toda a luminária 7,0 m 8,0 m 9,0 m 10,0 m Temperatura de operação -20°C~55°C Resistência à prova de vento 27 m/s （ Vento Grau 10 ) Dias chuvosos 5 〜 7 dias
