Com a implementação de políticas locais de armazenamento de energia e incentivos ao armazenamento de energia na China, os profissionais de energia fotovoltaica têm gradualmente começado a discutir a combinação de sistemas de armazenamento óptico + sistemas fotovoltaicos +. Este artigo apresenta vários tipos comuns de sistemas fotovoltaicos +.

1. Armazenamento fotovoltaico + pilha de carregamento

Com a aplicação de sistemas de armazenamento de energia fotovoltaica e a popularidade dos veículos elétricos, a combinação desses dois tem recebido muita atenção.

① Armazenamento óptico doméstico + pilha de carregamento

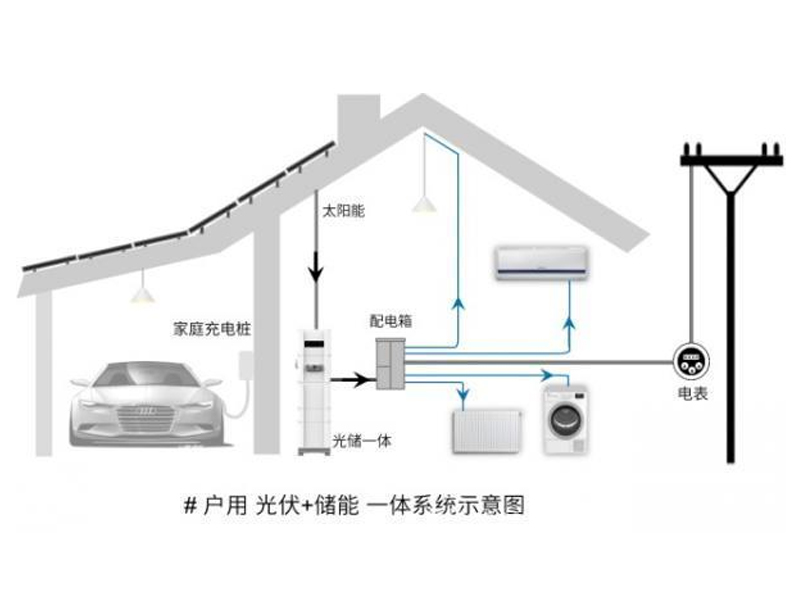

Diagrama do sistema de armazenamento óptico doméstico + sistema de posto de carregamento

Lógica de funcionamento: O sistema fotovoltaico prioriza a carga da casa. Em caso de excesso de energia, ele carrega o carro quando conectado a um carro elétrico e a bateria de armazenamento quando não conectado a um carro. Quando totalmente carregada, a eletricidade pode ser vendida para a rede ou, caso não seja permitida a venda, pode ser configurada no aplicativo para não vender eletricidade. À noite, a bateria de armazenamento é descarregada para uso pela carga da casa. Em caso de falta de energia, o sistema fotovoltaico e as baterias são fornecidos apenas para a carga final fora da rede.

② Garagem Fotovoltaica

Projeto de integração fotovoltaica da casa de azulejos Suzhou Zhengrong Guoling Sunrise

O projeto tem uma área de cobertura de 108 m², com 41 telhas Sunrise instaladas nas encostas norte e sul, e um sistema fotovoltaico de 3,7 kW; materiais de construção fotovoltaicos da série Goodway Sunrise + máquina multifuncional de armazenamento de energia monofásica GW5048-ESA + plataforma de gerenciamento de energia inteligente - o projeto usa Goodway O projeto adota a solução de energia total da Goodway, o sistema é autogerado e autoutilizável e está integrado ao sistema de distribuição original.

2. Armazenamento Fotovoltaico + Energia Fotovoltaica Comunitária

A energia fotovoltaica comunitária está sendo usada atualmente em muitas aplicações no exterior. O exemplo a seguir é um projeto de armazenamento fotovoltaico comunitário no Alabama, EUA.

O projeto envolveu 62 residências, com um total de 800 kWp de energia fotovoltaica e 1,5 MWh de baterias instaladas. As residências têm prioridade na Sistema de armazenamento fotovoltaico para seu uso, com o excedente de energia compartilhado (vendido) e o déficit absorvido pelo barramento CC. O sistema é despachado pelo sistema EMS.

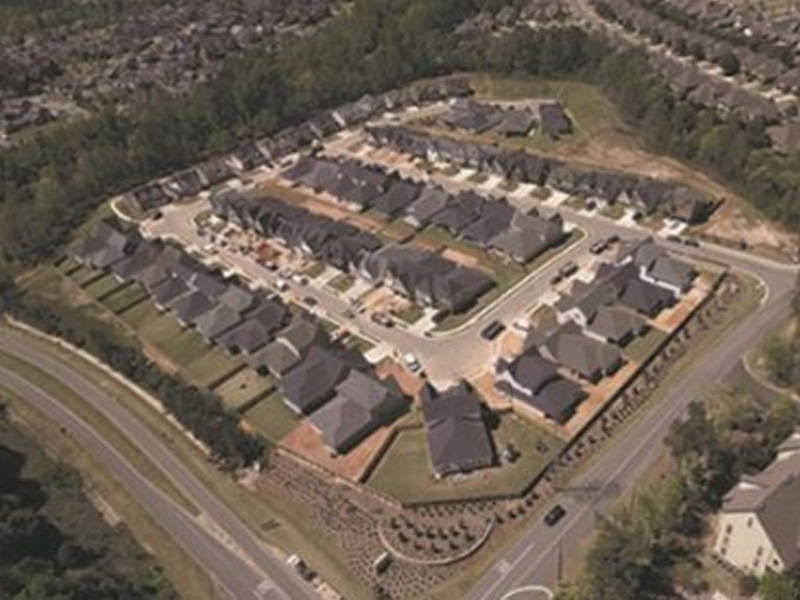

Exemplo de um projeto fotovoltaico comunitário no Alabama, EUA

3. Armazenamento leve + promoção de todo o condado

A promoção em todo o condado, a todo vapor, não se limita à venda de eletricidade; cada vez mais províncias estão solicitando a inclusão do armazenamento de energia na promoção em todo o condado. Por exemplo, em terminais de ônibus, escolas e repartições públicas, onde há muitos telhados e alto consumo de eletricidade.

O exemplo a seguir mostra uma solução de iluminação e armazenamento para um terminal de ônibus. O sistema inclui módulos fotovoltaicos, inversores conectados à rede, inversores acoplados em CA, baterias, sistemas EMS, etc., que podem reduzir efetivamente o consumo de energia da rede, o corte de carga e garantir a segurança do consumo de eletricidade.

A lógica de funcionamento é que o sistema fotovoltaico fornece energia para o carregamento diurno dos ônibus e para o escritório, com o restante do carregamento da bateria e o déficit sendo complementados pela rede. O carregamento rápido de ônibus elétricos pode ser suportado. À noite, a bateria carrega o ônibus (carregamento lento) e o déficit é reposto pela rede. O EMS monitora o status da pilha de carregamento, do sistema de armazenamento fotovoltaico e da rede de forma unificada e aloca a energia em conjunto com o cronograma de viagens do ônibus. Em circunstâncias especiais, o ATS alterna para uma fonte de alimentação fora da rede para garantir o fornecimento normal de energia para o ônibus. sistema de controle de estação e instalações de segurança.

Solução de armazenamento leve para o terminal de ônibus

Além do armazenamento fotovoltaico + sistema acima, também há cenários de aplicação como armazenamento fotovoltaico + microrrede, armazenamento fotovoltaico + edifício CC, armazenamento fotovoltaico + sala de estar, etc. O armazenamento óptico + sistema pode se tornar um novo ponto de crescimento para a energia fotovoltaica doméstica, vamos esperar para ver.
