Características
· Forte capacidade de compensação de potência reativa, faixa ajustável do fator de potência ± 0,8
· Vários métodos de comunicação são flexíveis e opcionais (RS485, Ethernet, GPRS/Wi-Fi)
· Suporte para atualização remota
· Com o reparo do PID, melhore o desempenho do módulo
· Equipado com interruptor CA e CC, a manutenção é mais segura e conveniente
· Seleção de 100% de componentes de renome mundial, longa vida útil
Aplicativo
·Distribuído

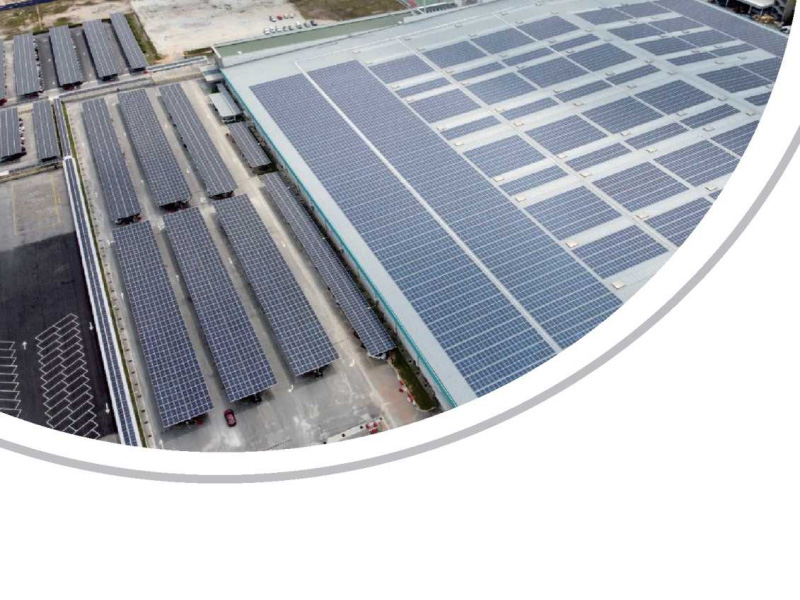

· R oofs
· Hotéis
· Fábricas
· Resorts
· Edifícios comerciais
· Centros de conferências
· Edifícios de escritórios
|
Potência do sistema |
40 KW |
50 KW |
60 KW |
80 kW |
100 kW |
|
Energia do painel solar |
400 C |
420 C |
450 C |
450 W |
450 W |
|
Número de painéis solares |
100 peças |
120 peças |
134 peças |
178 peças |
222 peças |
|
Cabo DC fotovoltaico |
1 CONJUNTO |
||||
|
Conector MC4 |
1 CONJUNTO |
||||
|
Potência nominal de saída do inversor |
33 kW |
40 kW |
50 kW |
70 kW |
80 kW |
|
Potência aparente máxima de saída |
36,3 KVA |
44 kVA |
55 kVA |
77 KVA |
88 kVA |
|
Tensão nominal da rede |
3/N/PE,400V |
||||
|
Faixa de tensão da rede |
2 70- 480 V corrente alternada |
||||
|
Frequência de rede nominal |
50 Hz |
||||
|
Faixa de frequência da rede |
45-65 Hz |
||||
|
Eficiência máxima |
98. 60% |
||||
|
Proteção contra efeito ilha |
SIM |
||||
|
Proteção de conexão reversa CC |
SIM |
||||
|
Proteção contra curto-circuito CA |
SIM |
||||
|
Proteção contra corrente de fuga |
SIM |
||||
|
Nível de proteção de entrada |
IP66 |
||||
|
Temperatura de trabalho |
Sistema |
||||
|
Método de resfriamento |
Resfriamento natural |
||||
|
Altitude máxima de trabalho |
-25 a +60 ℃ |
||||
|
Comunicação |
4G (opcional)/WiFi (opcional) |
||||
|
Cabo de núcleo de cobre com saída CA |
1 CONJUNTO |
||||
|
Caixa de distribuição |
1 CONJUNTO |
||||
|
Material auxiliar |
1 CONJUNTO |
||||
|
Tipo de montagem fotovoltaica |
Montagem em alumínio/aço carbono (um conjunto) |
||||
Características ·Tensão de partida ultrabaixa, faixa de tensão ultra ampla ·Suporte à função antirrefluxo ·Suporta RS485, Wi-Fi, GPRS, vários métodos de comunicação ·Tecnologia de estabilização automática de tensão, adaptável a redes complexas ·AFCI integrado, pode prevenir 99% de risco de incêndio (opcional) ·Fácil de instalar e manter Aplicativo ·Casa ·Estufa de vegetais ·Lago de peixes Potência do sistema 3,6 kW 6 kW 10 kW 15 kW 20W 30 kW Energia do painel solar 450 W 430 W 420 W Número de painéis solares 8 PCS 14 peças 24 peças 36 peças 48 peças 72 peças Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Potência nominal de saída do inversor 3 kW 5 kW 8 kW 12 kW 17 kW 25 kW Potência aparente máxima de saída 3,3 KVA 5,5 kVA 8,8 KVA 13,2 KVA 18,7 KVA 27,5 kVA Tensão nominal da rede 1/N/PE.220V 3/N/PE,400V Faixa de tensão da rede 180~276 VCA 270 〜 480 Vca Frequência de rede nominal 50Hz Faixa de frequência da rede 45~55Hz Eficiência máxima 98,20% 98,50% Proteção contra efeito ilha SIM Proteção de conexão reversa CC SIM Proteção contra curto-circuito CA SIM Proteção contra corrente de fuga SIM Nível de proteção IP65 Temperatura de trabalho -25 〜 +60°C Método de resfriamento Resfriamento natural Altitude máxima de trabalho 4 km Comunicação 4G (opcional)/WiFi (opcional) Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
Sistema de montagem flutuante Estrutura Sistema de Ancoragem Suporte para caixa combinadora, canaleta de cabos, corredor Tipos de Calhas Detalhes técnicos Descrição do projeto: 1. Reduz a evaporação da água e utiliza o efeito de resfriamento da água para aumentar a geração de energia. 2. O suporte é feito de liga de alumínio para proteção contra fogo. 3. Fácil de instalar sem equipamento pesado; seguro e conveniente de manter. Instalação Superfície da água Altura da onda de superfície ≤0,5m Taxa de fluxo de superfície ≤0,5 m/s Carga de vento ≤36m/s Carga de neve ≤0,45 kn/m² Ângulo de inclinação 0~25° Padrões GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017 Material HDPE, alumínio anodizado AL6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto
Etapas de instalação Detalhes técnicos Descrição do projeto: Esta solução permite que os painéis solares gerem energia a partir da luz solar, enquanto sua estrutura inferior fornece um ambiente de crescimento adequado para plantações, fungos comestíveis e gado. Instalação Chão Fundação Parafuso de aterramento / concreto Carga de vento até 60m/s Carga de neve 1,4 kN/m² Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia Referência do Projeto
Etapas de instalação Tipos de pilhas PHC Detalhes técnicos Descrição do projeto: 1. Aplicável a piscinas, pântanos, áreas úmidas ou áreas de lama profunda. 2, Particularmente adequado para áreas propensas a inundações. Ins talação G redondo Fundação Montagem de estaca / estaca alta de concreto (H≥600mm) Carga de vento até 60 EM Carga de neve 1.4 kn /m² Padrões GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50017-2017 Material Alumínio anodizado AL6005-T5, aço galvanizado a quente, aço pré-revestido com Zn-Al-Mg, aço inoxidável SUS304 Garantia Garantia de 10 anos Referência do Projeto
O Sistema de Parafuso de Aterramento é um sistema de fundação moderno, que utiliza uma máquina de perfuração para instalação, o que o torna a solução de fundação mais eficiente e econômica. Pode ser amplamente aplicado em diferentes condições de solo. O parafuso de aterramento pode ser usado para diversos tipos de aplicações, como sistema solar; estrutura de temporizador.
Estrutura de montagem de painel solar de aterramento de aço galvanizado/alumínio de alta qualidade
Estrutura do tipo multi-linha O projeto de instalação do módulo de múltiplas fileiras pode aumentar a taxa de utilização do solo, melhorar a eficiência da geração de energia e aumentar os benefícios econômicos. Ângulo de inclinação recomendado: menos de 15° Ambiente recomendado: Alta carga de neve e carga de vento. Estrutura do tipo l A estrutura é fixada por duas aberturas postagens. É estável e conveniente na instalação. Ambiente recomendado: Baixo carga de neve e vento. Tecnologia Detalhes técnicos Instalação Chão d Carga de vento até 60m/s Carga de neve 1 .4kn/m² Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Ano d izado A alumínio AL 6005-T5 , Aço galvanizado por imersão a quente, S Aço inoxidável SUS304 Garantia 1 0 Anos de garantia
Suportes em L para montagem de painéis solares em telhados de zinco, instalação muito fácil.
Esta solução também é aplicável em telhados de concreto ou de solo com pequena inclinação. Sua estrutura é leve, de alta resistência e boa flexibilidade.
Rastreador de eixo único horizontal
Características ·Design de núcleo duplo MCU, excelente desempenho ·O modo de energia da rede elétrica/modo de economia de energia/modo de bateria pode ser alternado e a aplicação é flexível ·Saída CA de onda senoidal pura, que pode se adaptar a vários tipos de cargas ·Ampla faixa de tensão de entrada, saída de alta precisão, tensão totalmente automática função de estabilização ·O módulo LCD exibe os parâmetros operacionais do equipamento em tempo real, indicação clara do status da operação ·Função de proteção completa (sobrecarga da bateria, alta tensão, proteção de baixa tensão, proteção contra sobrecarga, proteção contra curto-circuito, proteção contra superaquecimento) Aplicativo ·Lar ·Escola ·Rua ·Defesa de fronteira ·Área pastoral ·Equipamentos industriais ·Equipamentos de comunicação via satélite ·Navios e outros novos campos de geração de energia Parâmetros do sistema Potência do sistema 1 kW 3 kW 5 kW 10 kW 15 kW 20 kW Energia do painel solar 335 W 420 W Número de painéis solares 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Caixa combinadora CC 1 CONJUNTO Controlador 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A Bateria de lítio/Bateria de chumbo-ácido (Gel) 24V 48V 96V 216V Capacidade da bateria 200 Ah 250 Ah 200 Ah 300 Ah 400 Ah Tensão de entrada CA do inversor 170-275 V Frequência lateral de entrada CA do inversor 45-65Hz Potência nominal de saída do inversor off-grid 0,8 kW 2. 4 kW 4 kW 8 kW 12 kW 16 kW Potência aparente máxima de saída no lado fora da rede 1KVA30S 3KVA30s 5KVA30s 10KVA10min 15KVA10min 20KVA10min Tensão de saída nominal no lado fora da rede 1/N/PE, 220V Frequência de saída nominal no lado fora da rede 50Hz Temperatura de trabalho 0 ~ +40 °C Método de resfriamento Resfriamento a ar Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de suporte fotovoltaico Suporte de alumínio/aço carbono (um conjunto) Cargas elétricas para sistema solar off-grid de 3 kW Equipamentos elétricos Não. Potência (W) Despesa diária (h) Consumo total de eletricidade (Wh) Ventilador de mesa 2 45 5 450 Luzes LED 4 2/3/5Z7 6 204 aparelho de TV 1 100 4 400 Forno de microondas 600 0,5 300 Espremedor 300 0,6 180 Frigorífico 150 24 150*24*0,8=2880 Ar condicionado 1100 6 1100*6*0,8=5280 Consumo total de eletricidade 9694
Grampos para painéis solares de película fina, tamanhos 80 mm, 120 mm, 150 mm. Aplicação para módulo Módulo solar de película fina sem moldura de 6-9 mm.
