/Sistemas de rastreamento solar de eixo único com acionamento multiponto da série Horizon D+
Pagamento:
T/TOrigem do produto:
ChinaTempo de espera:
30days
Características e Características Alta Adaptabilidade

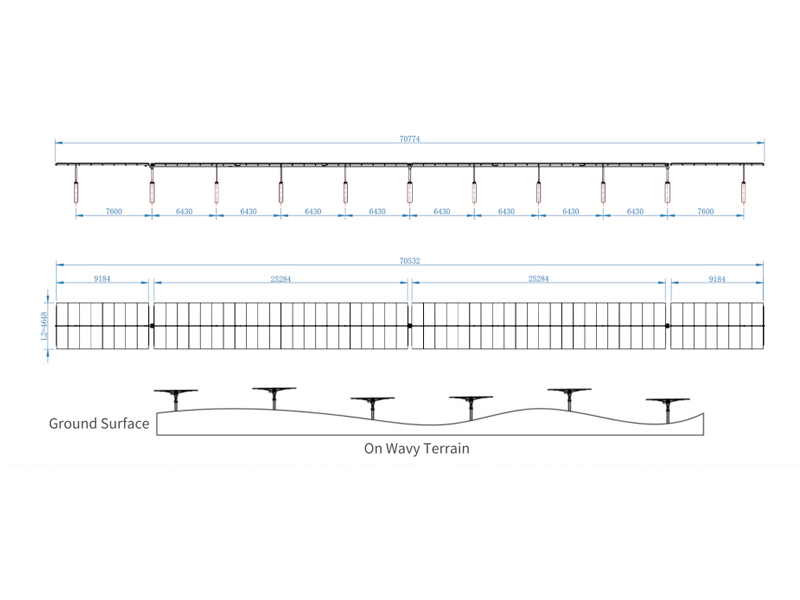

Alta Adaptabilidade Adaptabilidade de diferença de gradiente a terrenos irregulares na direção NS de até 15%
Alta estabilidade O acionamento multiponto aumenta significativamente a resistência à torção do vento e a velocidade crítica do vento
Compatibilidade Compatível com módulos solares de células de 182/210 mm
Acessibilidade Sem obstáculos entre rastreadores independentes, fácil para construção e manutenção
Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída
Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída
Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento
|

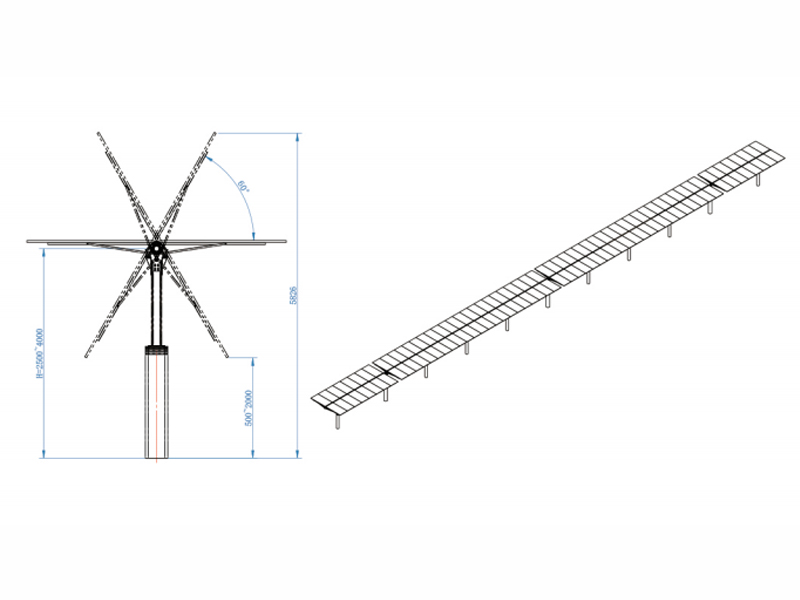

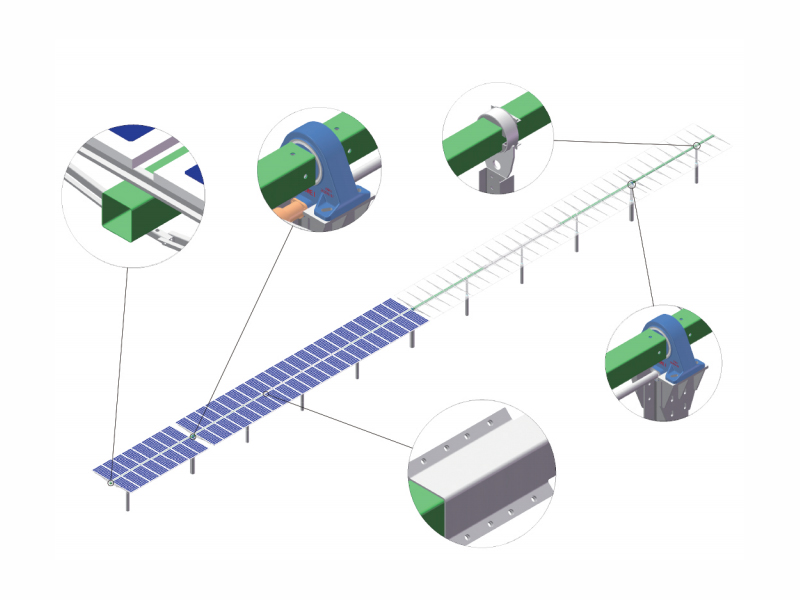

Estrutura do rastreador |
|
|
Tecnologia de rastreamento |
Rastreador de eixo único horizontal |
|
Tensão do sistema |
1000 V/1500 V |
|
Alcance de rastreamento |
±45° |
|
Velocidade do vento de trabalho |
18 m/s (Personalizável) |
|
Velocidade máxima do vento |
45 m/s (ASCE 7-10) |
|
Módulos por Rastreador |
≤120 Módulos (Personalizáveis) |
|
Materiais Principais |
Aço galvanizado a quente Q235B/Q355B, revestido com Zn-AI-Mg |
|
Espessura média do revestimento |
≥65 mícrons |
|
Sistema de acionamento |
Acionamento giratório / atuador linear |
|
Tipo de fundação |
PHC / Estaca Moldada no Local / Estaca de Aço |
|
Sistema de controle |
|
|
Sistema de controle |
MCU |
|
Modo de rastreamento |
Controle de tempo em malha fechada + GPS |
|
Precisão de rastreamento |
<2° |
|
Comunicação |
Sem fio (ZigBee, LoRa); Com fio (RS485) |
|
Aquisição de Pólvora |
Fonte externa / Fonte de alimentação de string / Autoalimentado |
|
Armazenamento automático à noite |
Sim |
|
Armazenamento automático durante ventos fortes |
Sim |
|
Retrocesso otimizado |
Sim |
|
Grau de Proteção |
IP65 |
|
Temperatura de trabalho |
-30°C-65°C |
|
Anemômetro |
Sim |
|
Consumo de energia |
0,3 kWh por dia |
