Características

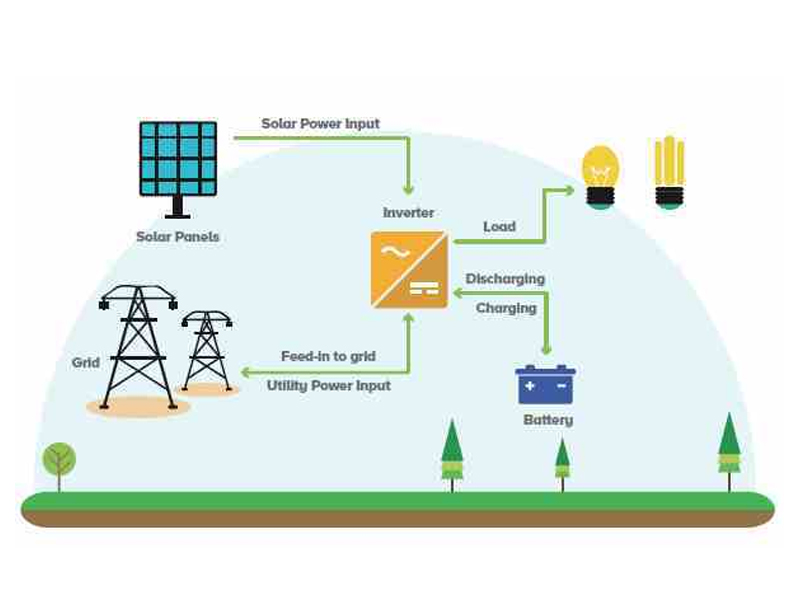

· Fonte de alimentação ininterrupta, comutação em 20 ms, redução de picos e preenchimento de vales
· Vários modos de trabalho, para que a taxa de autoutilização atinja 95%
· Alta eficiência de carga e descarga, melhorando os benefícios econômicos do sistema
· Compatível com baterias de chumbo-ácido e lítio, podendo corresponder a soluções econômicas em diferentes mercados
·Função de gerenciamento BMS inteligente para melhorar a confiabilidade da bateria
·Usando tecnologia de isolamento de alta frequência para tornar o sistema mais seguro e com maior vida útil
· 24- gerenciamento inteligente de energia por hora, controle remoto de um botão e função de atualização, compreensão em tempo real do estado das usinas fotovoltaicas
Aplicativo
·Locais onde não há energia disponível devido a cortes de energia ou autoconsumo fotovoltaico
·Locais onde o preço da eletricidade para uso próprio é mais alto do que o preço da rede
·Locais onde o preço de pico da eletricidade é mais alto do que o preço normal da eletricidade
Parâmetros do sistema
|
Energia do painel solar |
400 W |
||||||
|
Tensão do painel solar |
41V |
||||||
|
Número de painéis solares |
12 PCS |
14 peças |
20 PCS |
||||
|
Cabo DC fotovoltaico |
1 CONJUNTO |
||||||
|
Conector MC4 |
1 CONJUNTO |
||||||
|
Voltagem da bateria |
48V |
||||||
|
Capacidade da bateria |
100A h |
200 Ah |
|||||
|
Método de comunicação da bateria |
CAN/RS485 |
||||||
|
Potência nominal de saída do inversor off-grid |
3 kW |
5 kW |
|||||
|
Potência aparente máxima de saída no lado fora da rede |
4,5 KVA, 10S |
7KVA,10S |
|||||
|
Tensão de saída nominal no lado fora da rede |
1/N/PE, 220V |
||||||
|
Frequência de saída nominal no lado fora da rede |
50Hz |
||||||
|
Tempo de comutação fora da rede |
<20 ms |
||||||
|
Potência nominal de saída do inversor conectado à rede |
3 kW |
3,6 kW |
4,6 kW |
5 kW |
6 kW |
||
|
Potência aparente máxima de saída no lado da conexão à rede |
3,3 KVA |
4 kVA |
4,6 KVA |
5,5 kVA |
6 kVA |
||
|
Tensão de saída nominal no lado da rede |
1/N/PE,220V |
||||||
|
Frequência de saída nominal no lado da rede |
50Hz |
||||||
|
Temperatura de trabalho |
-25 ~ +60°C |
||||||
|
Método de resfriamento |
Resfriamento natural |
||||||
|
Altitude máxima de trabalho |
3 kW |
||||||
|
Cabo de núcleo de cobre com saída CA |
1 CONJUNTO |
||||||
|
Caixa de distribuição |
1 CONJUNTO |
||||||
|
Material auxiliar |
1 CONJUNTO |
||||||
|
Tipo de montagem fotovoltaica |
Montagem em alumínio/aço carbono （ um conjunto ） |
||||||
Rastreador de eixo único horizontal
Nós projetamos o Sistema de montagem ajustável instalação surpreendentemente rápida e fácil para qualquer telhado, com excelente qualidade de aço inoxidável e alumínio, garantindo os suportes mais duráveis.
SolFirsTech Sistemas de montagem de garagem de alumínio é especializada na fabricação e design para atender às necessidades de diversas instalações de montagem em postes.
Local de instalação Teto Tipo Não ajustável Tamanho Personalizado Cor Natureza Material SUS304 Certificação ISO9001 Garantia 10 anos e 20 anos de vida útil
Características ·Integração de edifícios fotovoltaicos, bela aparência ·Excelente combinação com módulos fotovoltaicos para garagem com boa geração de energia ·A geração de energia fotovoltaica economiza energia e é ecologicamente correta ·Sem emissões, sem ruído, sem poluição ·Pode fornecer energia à rede e ganhar contas com energia solar Aplicativo ·Fábrica ·Recorrer ·Edifício comercial ·Centro de conferências ·Prédio de escritórios ·Estacionamento ao ar livre ·Hotel Parâmetros do sistema Potência do sistema 21,45 kW Energia do painel solar 550 W Número de painéis solares 39 sim Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Potência nominal de saída do inversor 20 kW Potência aparente máxima de saída 22 kVA Tensão nominal da rede 3/N/PE, 400 V Frequência de rede nominal 50Hz Eficiência máxima 98,60% Proteção contra efeito ilha SIM Proteção de conexão reversa CC SIM Proteção contra curto-circuito CA SIM Proteção contra corrente de fuga SIM Nível de proteção de entrada IP66 Temperatura de trabalho -25~+60°C Método de resfriamento Resfriamento natural Altitude máxima de trabalho 4 km Comunicação 4G (opcional)/WiFi (opcional) Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Pilha de carregamento 2 conjuntos de pilhas de carregamento DC integradas de 120 kW Tensão de entrada e saída da pilha de carga Tensão de entrada: 380 Vca Tensão de saída: 200-1000 V Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
Características e recursos Alta capacidade Cada dois rastreadores são conectados para até 4 sequências de módulos (120 peças) Compatibilidade Compatível com módulos solares de células de 182/210 mm Alta estabilidade Esteja equipado com amortecedor para reduzir a ressonância em ambientes extremos Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±50° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE7-10) Velocidade máxima do vento
Suporte solar para telhado inclinado SolFirsTech Adequado para instalação de módulos com e sem moldura, embutidos no telhado inclinado. O design profissional torna a instalação mais fácil e rápida. Peças de pré-montagem de alta qualidade e soluções personalizadas economizam tempo e dinheiro na instalação.
Detalhes técnicos Descrição do projeto: Esta solução oferece instalação rápida com componentes mínimos . Sua estrutura é leve, de alta resistência e boa flexibilidade. Instalação Chão/Telhado de Concreto Carga de vento até 60m/s Carga de neve 1,4 nós/m 2 Ângulo de inclinação 10° , 15° , 20° Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 / Aço galvanizado por imersão a quente Garantia 10 Anos de garantia
Estrutura de montagem de painel solar de aterramento de aço galvanizado/alumínio de alta qualidade
Grampos para painéis solares de película fina, tamanhos 80 mm, 120 mm, 150 mm. Aplicação para módulo Módulo solar de película fina sem moldura de 6-9 mm.
Série de braçadeiras de telhado SolFirsTech-RC Dimensões (mm) UM B SolFirsTech-RC-0 6 8,5 18 SolFirsTech-RC-0 7 21 18 Detalhes técnicos Instalação Telhado de metal Carga de vento até 60m/s Carga de neve 1,4 kN/m² Ângulo de inclinação Paralelo à superfície do telhado Padrões GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 Garantia 10 Anos de garantia
Triângulo Sistema de montagem no telhado Suporte solar ajustável serve para a maioria dos painéis solares disponíveis e pode ser facilmente dimensionado para instalações pequenas ou grandes. A SolFirsTech possui um rigoroso processo de controle para garantir a resistência estrutural da montagem e a vida útil do sistema.
