Item número.:
SF-GM-004Pagamento:
L/C, D/A, D/P, T/T, Western Union, MoneyGram.Preço:
$0.06/wOrigem do produto:
Xiamen ChinaPorto de embarque:
XiamenTempo de espera:
2 weeksDescrição do produto SolFirsTech:
1. Visão geral
Sistema de montagem solar no solo foi desenvolvido para a montagem de sistemas de painéis fotovoltaicos em campos abertos. A estabilidade e a segurança deste produto estão em conformidade com as normas internacionais de mecânica estrutural e construção. O sistema de montagem no solo pode ser instalado em diferentes soluções de fundação. como concreto com parafuso pré-enterrado, parafuso enterrado diretamente e parafuso de aterramento . Este produto é fabricado em aço galvanizado a quente e liga de alumínio anodizado, com excelente resistência à corrosão, adequado para uso externo. De acordo com os requisitos práticos, o sistema pode ser planejado e personalizado na fábrica para evitar soldagem e corte no local, economizando tempo e dinheiro.
2. Características
1). Fácil instalação:
Planejamento e usinagem na fábrica economizando tempo e custos.
2). Grande flexibilidade:
O conjunto de aterramento pode ser planejado de quilowatt a megawatt.
3). Estável e seguro:
Projetar e verificar a estrutura de acordo com a mecânica estrutural e leis de construção.
4). Excelente duração:
Para uso externo, todo o material selecionado possui proteção anticorrosiva de alta classe.
3. Parâmetro Técnico Principal
| Local de instalação: | Campo aberto |
| Ângulo de inclinação: | 10-60 graus |
| Altura do edifício: | até 20m |
| Resistência máxima ao vento: | até 60m/s |
| Carga de neve: | até 1,4 KN/m2 |
| Padrões: | AS/NZS 1170 e outras normas internacionais |
| Material: | Liga de alumínio de alta qualidade, aço inoxidável, aço galvanizado |
| Solução de Fundação: | Concreto com parafuso pré-enterrado, enterrado diretamente, parafuso de aterramento etc. |
| Cor: | Natural ou opcional |
| Anticorrosivo: | Anodizado, galvanizado a quente |
| Garantia: | 10 anos |
| Duração: | Mais de 20 anos |
4. Aplicação

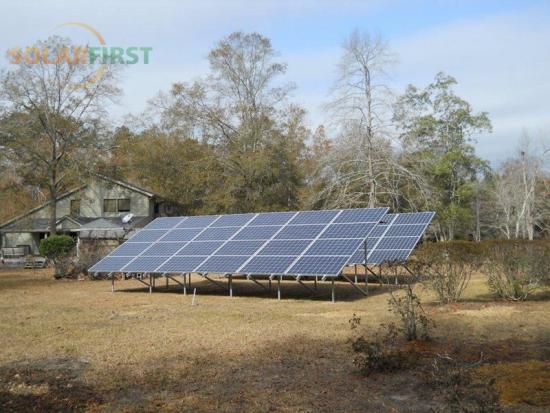

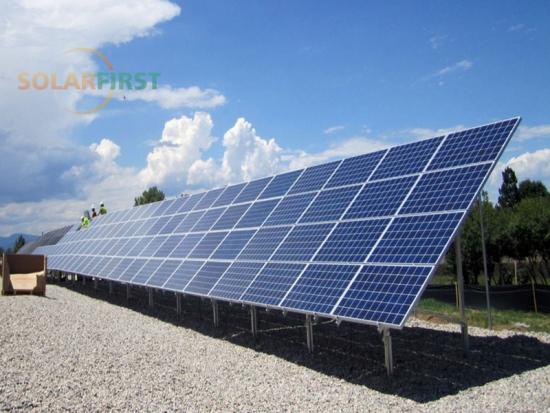

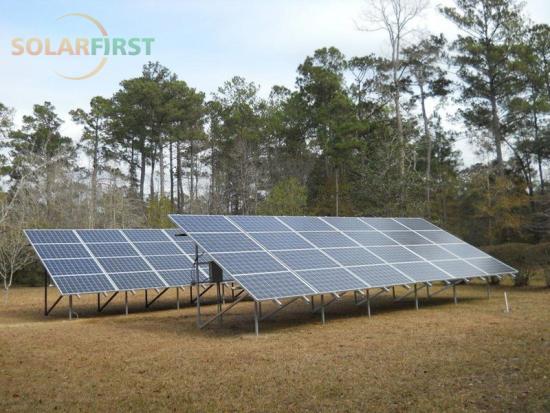

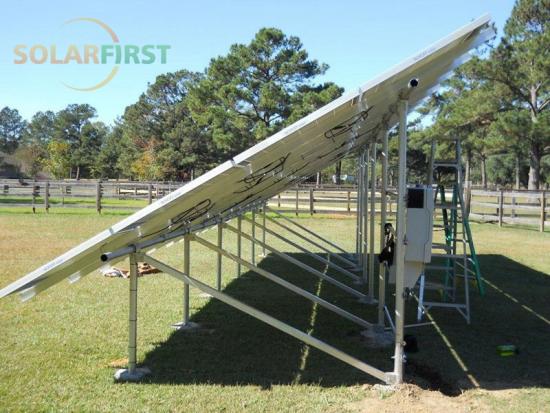

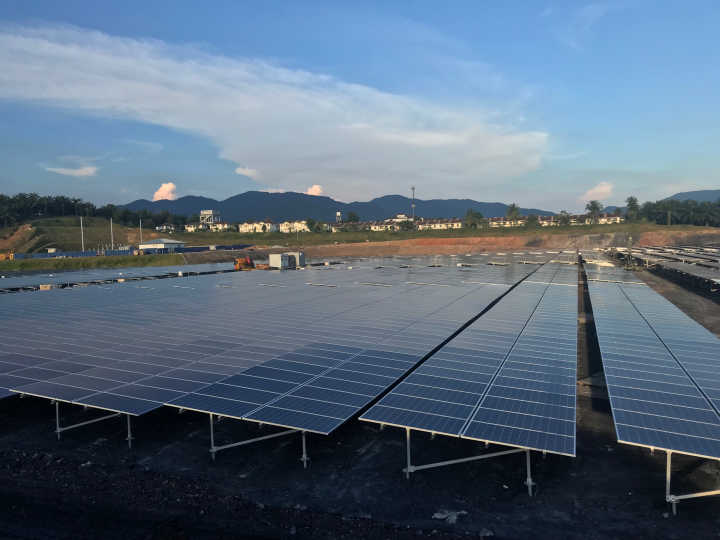

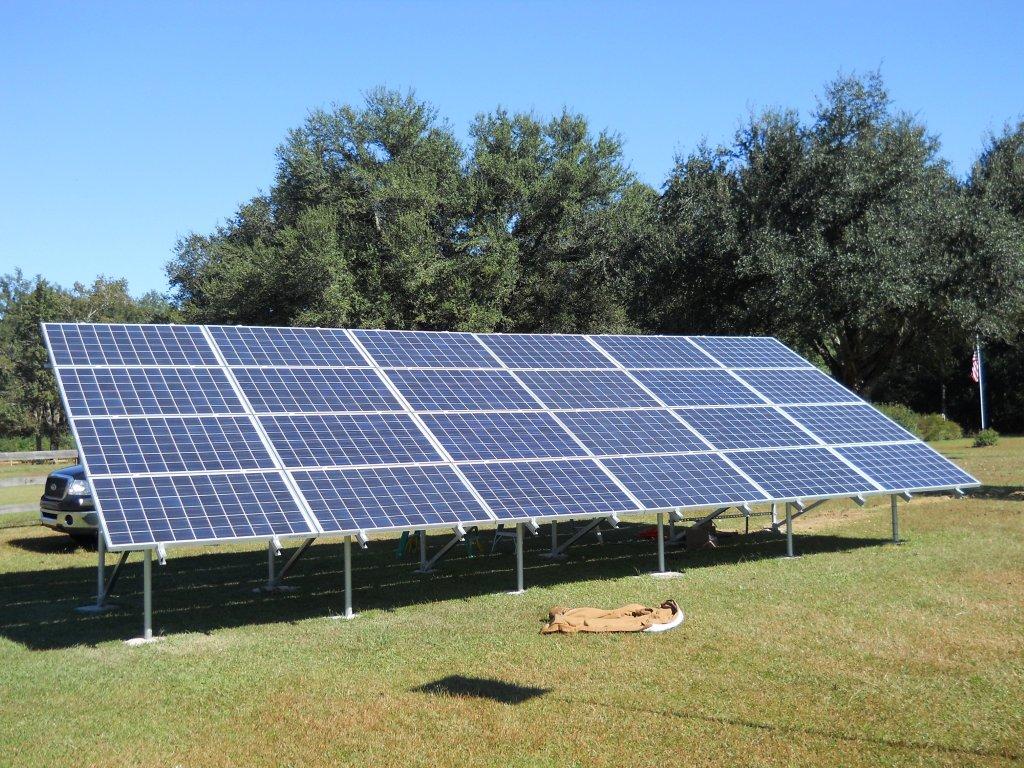

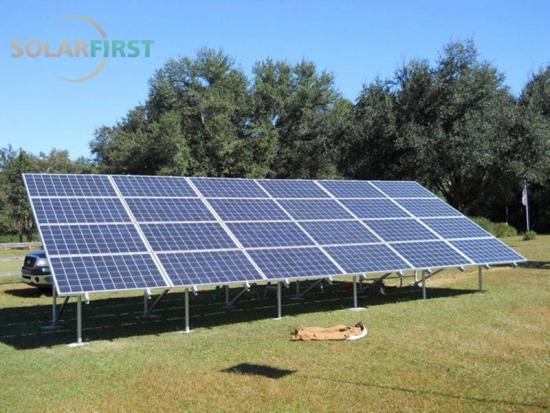

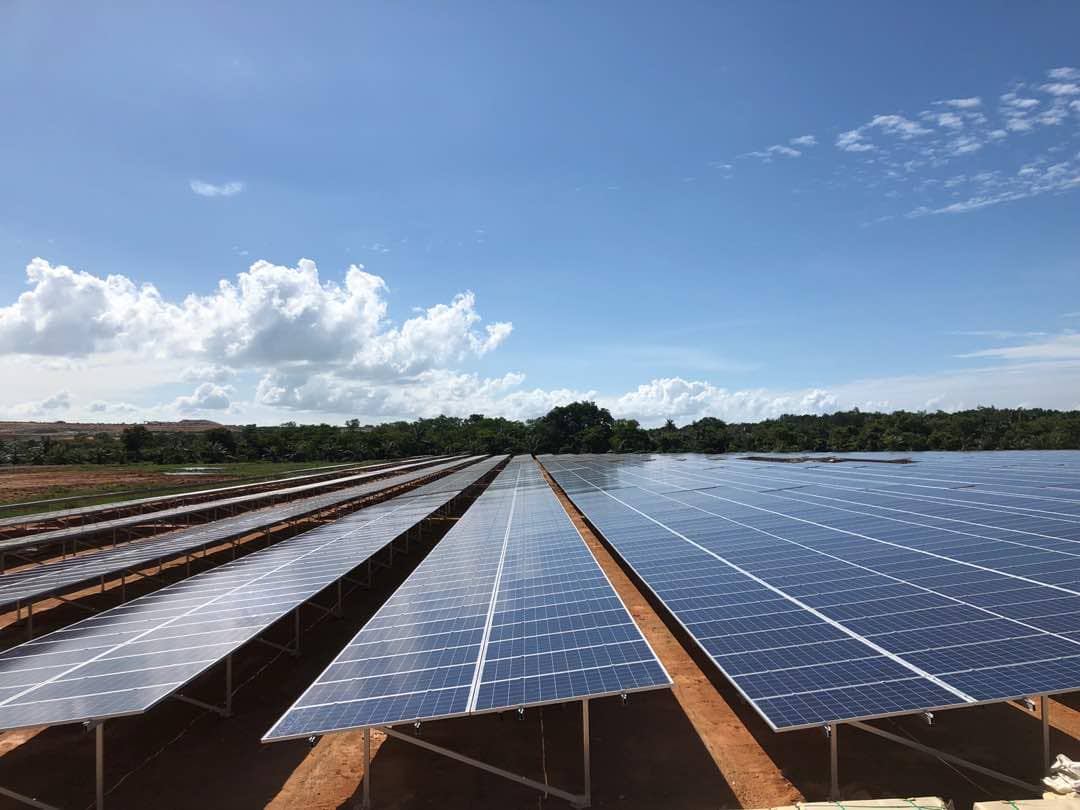

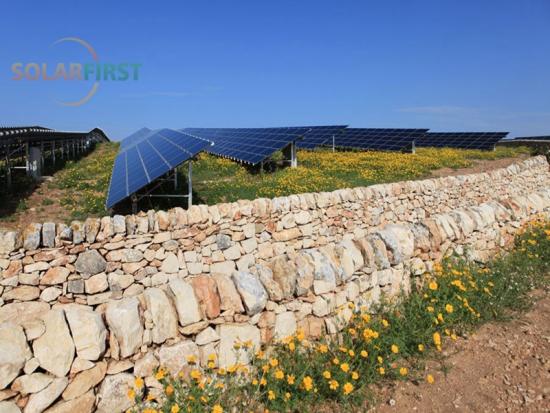

Sistema de montagem solar no solo É aplicado em grandes usinas solares comerciais para serviços públicos. Trata-se de um sistema montado em coluna única, adequado para módulos com e sem moldura.
Sistema de montagem de painéis solares para telhas metálicas tipo klip lok.
Características · Forte capacidade de compensação de potência reativa, faixa ajustável do fator de potência ± 0,8 · Vários métodos de comunicação são flexíveis e opcionais (RS485, Ethernet, GPRS/Wi-Fi) · Suporte para atualização remota · Com o reparo do PID, melhore o desempenho do módulo · Equipado com interruptor CA e CC, a manutenção é mais segura e conveniente · Seleção de 100% de componentes de renome mundial, longa vida útil Aplicativo ·Distribuído · R oofs · Hotéis · Fábricas · Resorts · Edifícios comerciais · Centros de conferências · Edifícios de escritórios Potência do sistema 40 KW 50 KW 60 KW 80 kW 100 kW Energia do painel solar 400 C 420 C 450 C 450 W 450 W Número de painéis solares 100 peças 120 peças 134 peças 178 peças 222 peças Cabo DC fotovoltaico 1 CONJUNTO Conector MC4 1 CONJUNTO Potência nominal de saída do inversor 33 kW 40 kW 50 kW 70 kW 80 kW Potência aparente máxima de saída 36,3 KVA 44 kVA 55 kVA 77 KVA 88 kVA Tensão nominal da rede 3/N/PE,400V Faixa de tensão da rede 2 70- 480 V corrente alternada Frequência de rede nominal 50 Hz Faixa de frequência da rede 45-65 Hz Eficiência máxima 98. 60% Proteção contra efeito ilha SIM Proteção de conexão reversa CC SIM Proteção contra curto-circuito CA SIM Proteção contra corrente de fuga SIM Nível de proteção de entrada IP66 Temperatura de trabalho Sistema Método de resfriamento Resfriamento natural Altitude máxima de trabalho -25 a +60 ℃ Comunicação 4G (opcional)/WiFi (opcional) Cabo de núcleo de cobre com saída CA 1 CONJUNTO Caixa de distribuição 1 CONJUNTO Material auxiliar 1 CONJUNTO Tipo de montagem fotovoltaica Montagem em alumínio/aço carbono (um conjunto)
Características e recursos Alta capacidade Cada dois rastreadores são conectados para até 4 sequências de módulos (120 peças) Compatibilidade Compatível com módulos solares de células de 182/210 mm Alta estabilidade Esteja equipado com amortecedor para reduzir a ressonância em ambientes extremos Confiabilidade O sistema de controle independente ajuda a monitorar a operação, encontrar pontos de falha a tempo e reduzir a perda de potência de saída Rastreamento Inteligente Ajuste o ângulo de inclinação de forma inteligente e oportuna de acordo com os dados do terreno e do clima para aumentar a potência de saída Design Razoável A estabilidade é garantida por meio de design estrutural exclusivo e rigoroso teste em túnel de vento Estrutura do rastreador Tecnologia de rastreamento Rastreador de eixo único horizontal Tensão do sistema 1000 V/1500 V Alcance de rastreamento ±50° Velocidade do vento de trabalho 18 m/s (Personalizável) Velocidade máxima do vento 45 m/s (ASCE7-10) Velocidade máxima do vento
Por que cercar ·Para proteger eficazmente a segurança do pessoal, dentro e fora do local do projeto. ·Para evitar roubo.
Etapas de instalação Acessórios Detalhes técnicos Instalação G redondo Fundação Estaca de parafuso / Concr ete Carga de vento até 60 EM Carga de neve 1.4 kn /m² Padrões GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50017-2017 Material Alumínio anodizado AL6005-T5, aço galvanizado a quente, aço pré-revestido com Zn-Al-Mg, aço inoxidável SUS304 Garantia Garantia de 10 anos
Grampos para painéis solares de película fina, tamanhos 80 mm, 120 mm, 150 mm. Aplicação para módulo Módulo solar de película fina sem moldura de 6-9 mm.
Características ·Lente patenteada, distribuição de luz em forma de asa de morcego, a luz é bem distribuída ·Sistema de controle inteligente para reduzir o consumo de energia de toda a lâmpada ·Toda a lâmpada é fácil de montar e fácil de manter · Altos tempos de ciclo, econômicos e práticos Aplicativo ·Iluminação rodoviária ·Iluminação paisagística ·Escolas ·Campo remoto ·Agricultura e pecuária Especificações de iluminação pública híbrida eólica-solar Energia do painel solar 120 W±15% 1 50 W±15% 240 W±15% 300 W±15% Turbina eólica de eixo horizontal 200 W 300 W 400 W 500 W Controlador híbrido eólico e solar 1 CONJUNTO Capacidade da bateria 12V/1 50 Ah 12V/1 00 Ahx2 12V/1 50 Ahx2 12V/ 200 Ahx2 Tipo de Bateria Baterias de chumbo-ácido (Gel) Potência da luz principal 40W 50W 80 W 100 W Temperatura de cor 400 0 K Altura de toda a luminária 7,0 m 8,0 m 9,0 m 10,0 m Temperatura de operação -20°C~55°C Resistência à prova de vento 27 m/s （ Vento Grau 10 ) Dias chuvosos 5 〜 7 dias
O parafuso de aterramento inteiro pode ser usado para muitos tipos de aplicação, como sistema solar; construção de quadros de temporizadores; sistemas de publicidade e tráfego; construção de jardins urbanos e paisagens; mastros de bandeiras e assim por diante.
Estrutura de montagem de painel solar de aterramento de aço galvanizado/alumínio de alta qualidade
Rastreador de eixo único horizontal
SolFirsTech Sistemas de montagem de garagem de alumínio é especializada na fabricação e design para atender às necessidades de diversas instalações de montagem em postes.
