1. O suporte flexível solar fotovoltaico é instalar painéis fotovoltaicos em fileiras de cabos de aço, e as duas extremidades dos cabos de aço são conectadas por suportes rígidos. Ao mesmo tempo, a fim de reduzir o momento de flexão dos suportes superiores em ambas as extremidades, cabos de tensão externos ou suportes diagonais rígidos internos são usados principalmente em ambas as extremidades dos suportes. Como um elemento de suporte de carga principal, o cabo (cordão de aço) tem grande flexibilidade, peso leve e alta rigidez. A protensão fornece rigidez suficiente. A estrutura do cabo tem as seguintes características. 1) Ele pode suportar apenas tração, não pressão. 2) A rigidez do cabo vem principalmente da rigidez geométrica, que é fornecida principalmente pela protensão. 3) O estado de tração exibe características lineares, enquanto os estados restantes exibem características não lineares. 4) O cabo produzirá relaxamento e perda de tensão.

2. Vantagens dos suportes flexíveis Devido às características da tensão principal do cabo, sua resistência material pode ser totalmente exercida, e a energia solar fotovoltaica flexível O suporte tornou-se a primeira escolha dos projetistas. 1) O vão é amplo e a faixa de vão é flexível e ajustável. 2) Maximiza a utilização do espaço do terreno. 3) O modo de operação é flexível, o desempenho da ventilação é bom e a eficiência de geração de energia é alta. 4) Comparado ao suporte fotovoltaico tradicional, o suporte fotovoltaico flexível apresenta melhor resistência a rachaduras. 5) A quantidade de aço utilizada é pequena, a capacidade de carga é pequena e o custo é baixo. 6) Os requisitos de fundação do local são pequenos e a pré-instalação é robusta, o que reduz significativamente o período de construção.

3. Âmbito de aplicação do suporte flexível. O suporte flexível solar é flexível e ajustável, ocupando pouco espaço, o que o torna adequado para uma ampla gama de aplicações. Terrenos complexos, como planícies de maré, lagoas de pesca, estações de tratamento de esgoto, montanhas complexas, encostas áridas e piscinas naturais, podem ser utilizados. Considerando que o país defende vigorosamente a complementaridade entre pesca e energia fotovoltaica, agricultura e energia fotovoltaica, os suportes fotovoltaicos flexíveis têm amplas perspectivas de aplicação.

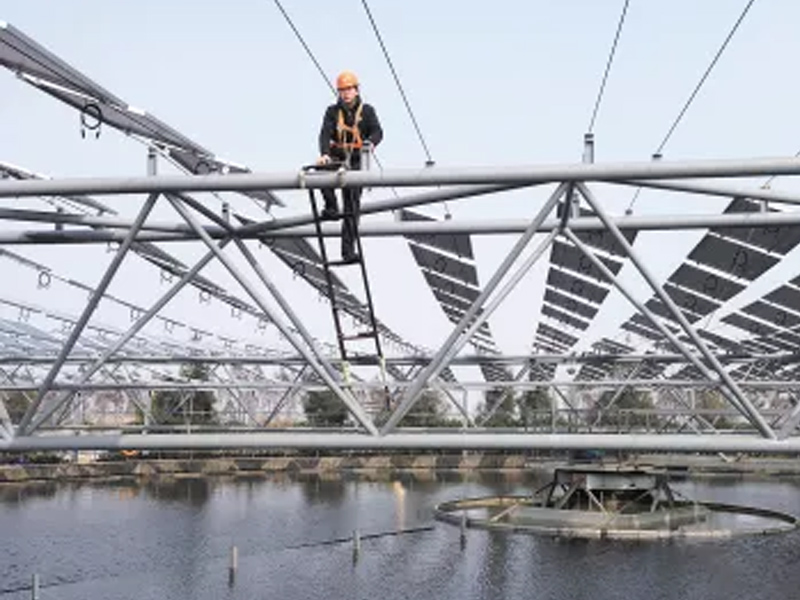

4. Sistema de Estrutura de Suporte Flexível O sistema de estrutura de suporte fotovoltaico flexível é dividido em duas partes: sistema flexível e sistema de suporte. O sistema flexível consiste em cabos de suspensão protendidos, cabos de estabilização, dispositivos de fixação de componentes, módulos fotovoltaicos, etc.; o sistema de suporte consiste em fundações (incluindo fundações independentes e fundações de estacas), colunas de aço, vigas de aço e sistemas de suporte (incluindo cabos de sustentação e suportes diagonais), etc. De acordo com as características de força do suporte solar fotovoltaico, hastes de sustentação diagonais (cabos) e suportes diagonais são geralmente colocados em ambos os lados. Quando os módulos fotovoltaicos são submetidos à carga de vento ou neve, o cabo é deformado pela força, a coluna de aço resiste à força vertical e o cabo de sustentação ou suporte diagonal resiste à força horizontal. Para a usina fotovoltaica da estação de tratamento de esgoto, devido ao vão relativamente grande, uma treliça de aço é geralmente colocada entre a coluna de aço e a coluna do meio para reduzir o vão e, assim, reduzir a deflexão. Para terrenos complexos em encostas, cabos de sustentação (fios de aço) são geralmente instalados de acordo com a inclinação da montanha e, em seguida, são colocados módulos fotovoltaicos, o que não apenas utiliza as condições topográficas naturais, mas também obtém efeitos estéticos.
